Imprimante 3D Modix BIG-120Z V5 - Volume d'impression : 600x600x1200mm - Une tête d'extrusion - en kit.
GEN5 : Ethernet de série, Wi-Fi désactivable par retrait du dongle, nouvel écran tactile et nouvelle interface de contrôle.
Frais de port depuis l'usine Modix jusqu'en France inclus.
Nous consulter pour une prestation d'assemblage, mise en service et tests fonctionnels.
L'impression 3D grand format pour fabriquer des pièces de grande hauteur en un seul tenant.

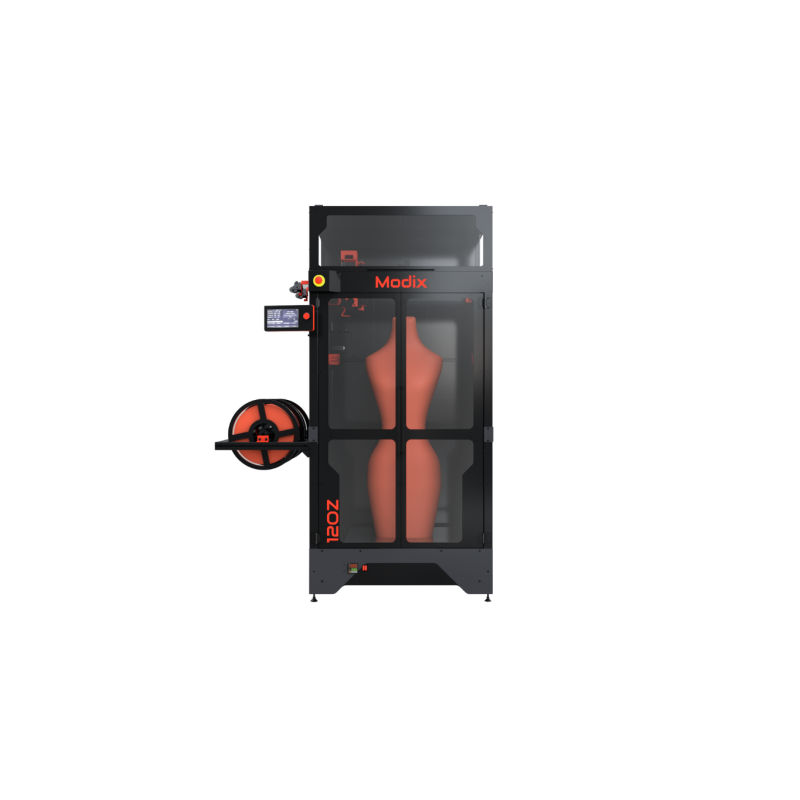

La Modix BIG-120Z est une imprimante 3D FDM grand format professionnelle, spécialement conçue pour la fabrication de pièces de grande hauteur. Son volume d'impression vertical permet de réaliser des objets imposants en une seule pièce, limitant les opérations d'assemblage et de post-traitement tout en préservant leur résistance mécanique.
Particulièrement adaptée à la communication visuelle, au design, à la création artistique, aux mannequins et aux applications industrielles, elle répond aux besoins des professionnels souhaitant produire des pièces volumineuses sans multiplier les assemblages.
Robuste, modulaire et évolutive, la BIG-120Z propose différentes possibilités de configuration, notamment avec la tête d'impression haut débit Griffin Ultra et le système de double extrusion indépendante IDEX, disponibles en option.

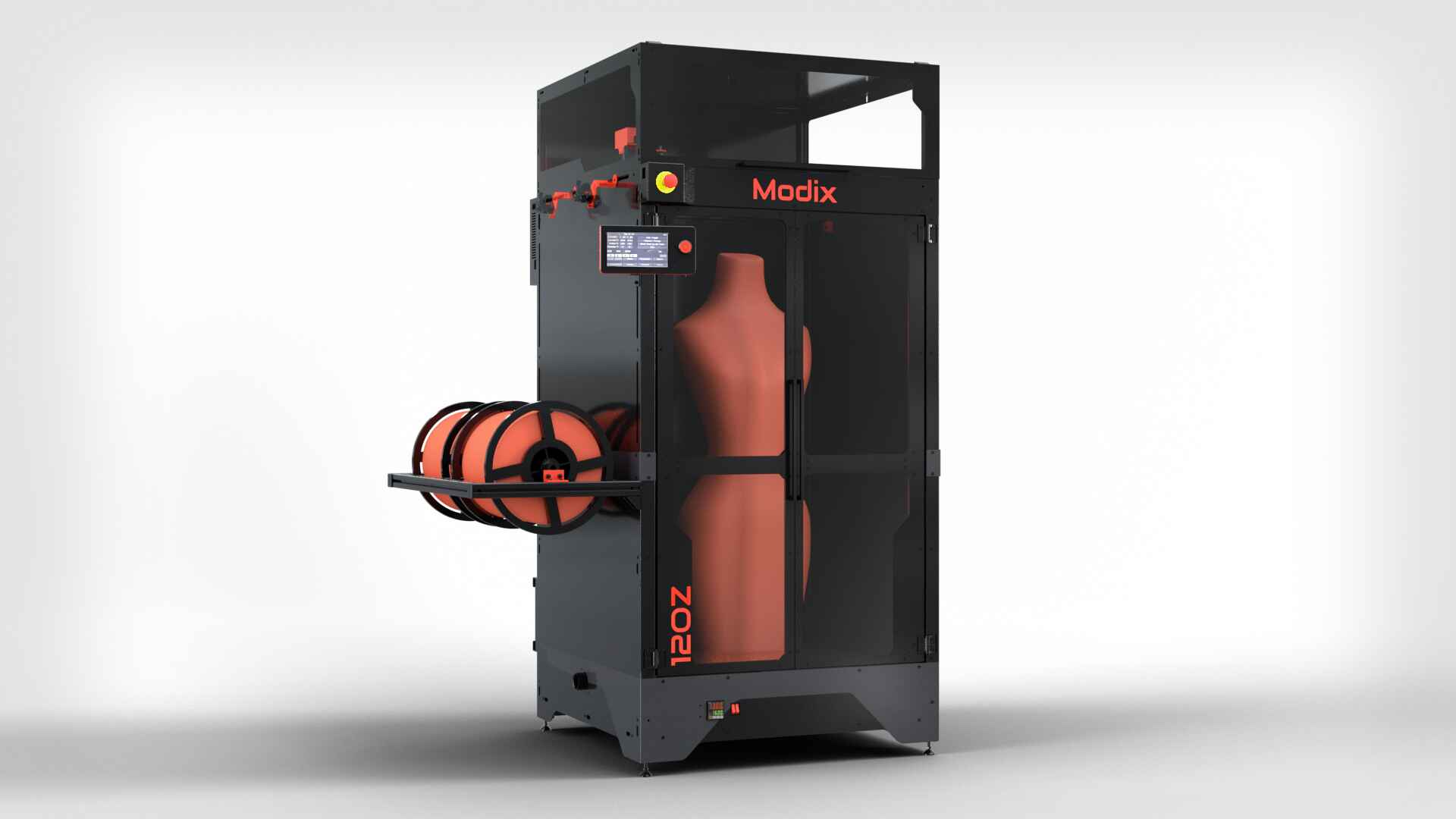

Avec son volume d'impression de 600x600x1200mm, soit 432 litres, la Modix BIG-120Z se distingue par sa capacité à produire des pièces particulièrement hautes, tout en conservant une surface de fabrication de 60x60cm.
Cette configuration est particulièrement intéressante pour la réalisation de sculptures, mannequins, éléments de décoration, accessoires de scénographie ou pièces techniques de grande hauteur.
En permettant l'impression de grandes pièces d'un seul tenant, la BIG-120Z limite les opérations de découpe, de collage et d'assemblage. Les pièces obtenues présentent ainsi une meilleure continuité des surfaces, tout en réduisant les interventions de post-traitement et les risques de fragilité au niveau des jonctions.

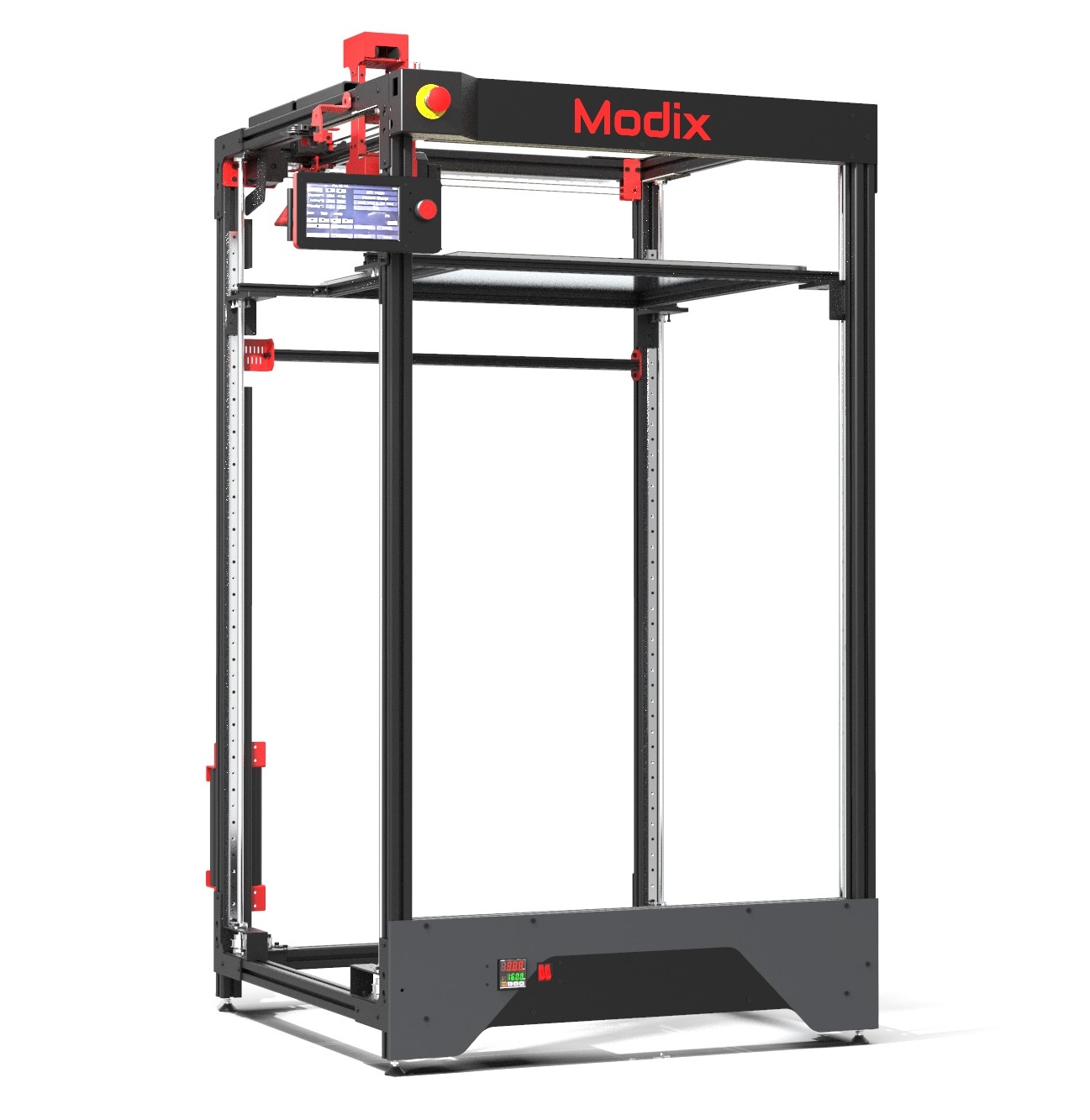

La Modix BIG-120Z repose sur un châssis rigide constitué de profilés en aluminium, conçu pour assurer la stabilité de la machine et la régularité des mouvements sur toute sa hauteur d'impression.

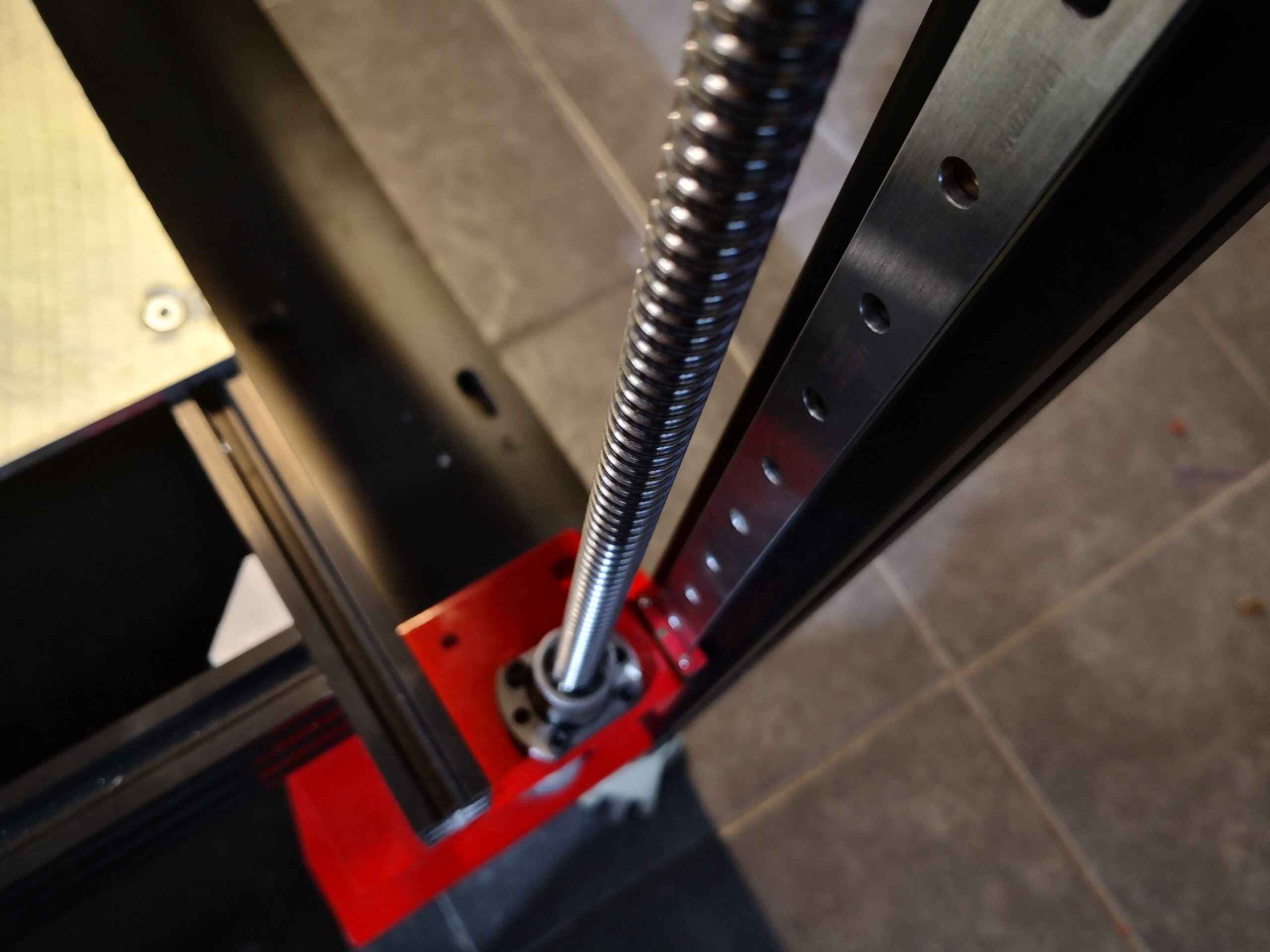

Son système de déplacement intègre des rails linéaires HIWIN de qualité industrielle sur les axes X et Y. L'axe Z bénéficie également de rails HIWIN MGW inclus de série, assurant un guidage précis du plateau pendant ses déplacements verticaux.
Cette architecture mécanique contribue à limiter les vibrations et les mouvements indésirables, favorisant ainsi une meilleure régularité des couches et une qualité de surface homogène, particulièrement importante lors de la fabrication de pièces hautes et des impressions de longue durée.
CHÂSSIS RIGIDE EN ALUMINIUM
RAILS HIWIN SUR LES AXES X, Y ET Z
La Modix BIG-120Z dispose d'un plateau chauffant en aluminium usiné Alcoa Mic-6, conçu pour offrir une surface de fabrication stable et homogène. Capable d'atteindre 120°C, il favorise l'adhérence des premières couches et permet l'impression de nombreux matériaux techniques.
Le plateau est entraîné par quatre moteurs Z indépendants, permettant d'ajuster automatiquement son inclinaison. Cette architecture contribue à maintenir un positionnement précis du plateau, indispensable pour les impressions de grande hauteur.

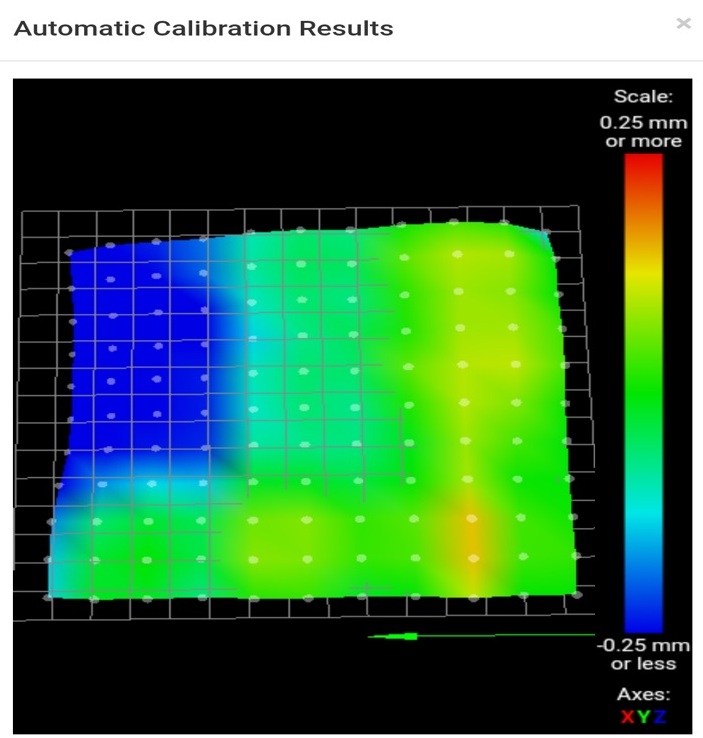

La calibration automatique s'appuie sur une sonde BLTouch qui mesure la géométrie du plateau en de nombreux points. Le système corrige les irrégularités détectées et ajuste la hauteur d'impression afin d'assurer une première couche régulière, sans nécessiter de réglages manuels fastidieux.
L'ensemble contribue à améliorer la fiabilité des impressions longue durée et à limiter les risques d'échec liés à un mauvais nivellement du plateau.
PLATEAU CHAUFFANT JUSQU'À 120°C
4 MOTEURS Z INDÉPENDANTS
La Modix BIG-120Z est équipée de série d'une tête Griffin Standard, polyvalente et adaptée à la majorité des impressions.
Pour répondre aux besoins spécifiques, trois configurations sont disponibles en option : Griffin High-Flow pour augmenter le débit, Griffin High-Resolution pour privilégier les détails fins et Griffin Ultra pour réduire fortement les temps de fabrication des pièces volumineuses.
Cette modularité permet d'adapter la BIG-120Z au niveau de précision, au débit d'extrusion et au type de pièce recherché.
Griffin Standard – Incluse de série

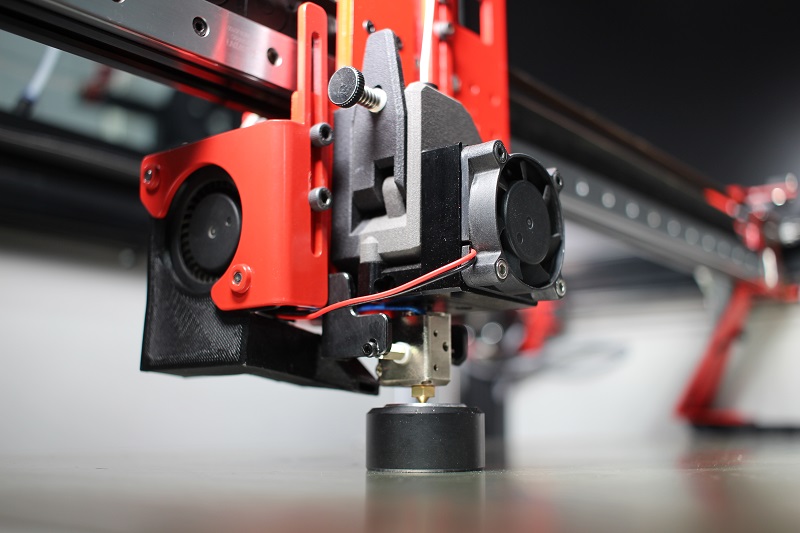

La tête Griffin Standard associe un extrudeur à entraînement direct Bondtech, un bloc chauffant rigide et une rupture thermique bimétallique pour assurer une extrusion régulière.
Livrée avec des buses de 0,4, 0,6 et 0,8mm, elle permet d'adapter le niveau de détail et le débit de matière aux pièces à réaliser.
Sa conception modulaire facilite l'entretien et le remplacement du hotend.
Griffin Ultra – Option haut débit recommandée
Conçue pour accélérer l'impression 3D grand format, la Griffin Ultra dispose d'une zone de fusion étendue permettant d'atteindre jusqu'à 500g de matière extrudée par heure.
Avec sa buse de 1,6mm et sa température maximale de 450°C, elle convient particulièrement à la fabrication rapide de pièces volumineuses et à certains matériaux techniques compatibles.
Elle peut réduire considérablement la durée des impressions, avec des performances annoncées jusqu'à 6 fois supérieures selon les conditions d'utilisation.
Griffin High-Flow – Option
Ce hotend haut débit est destiné aux pièces volumineuses, aux prototypes de grande taille et aux impressions nécessitant une extrusion plus importante.
■ Buse fournie : 1,0mm
■ Puissance de chauffe : 80W
■ Capteur de température : PT-1000
■ Bloc chauffant allongé pour augmenter le débit de matière
Griffin High-Resolution – Option
Conçu pour les détails fins, les petites pièces techniques et les applications nécessitant une précision élevée.
■ Débit : jusqu'à 15mm³/s
■ Buses compatibles : 0,2 à 0,8mm
■ Hauteur de couche minimale : 0,05mm (50µm)
■ Température maximale : 340°C
| Buse | Griffin High Resolution | Griffin Standard | Griffin High-Flow | Griffin Ultra | ||||
|---|---|---|---|---|---|---|---|---|
| Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | |
| 0,2 mm | 0,05 | 0,15 | — | — | — | — | — | — |
| 0,4 mm | 0,05 | 0,32 | 0,15 | 0,32 | — | — | — | — |
| 0,6 mm | 0,15 | 0,45 | 0,15 | 0,45 | — | — | — | — |
| 0,8 mm | 0,20 | 0,60 | 0,20 | 0,60 | 0,32 | 0,60 | 0,32 | 0,60 |
| 1,0 mm | — | — | 0,32 | 0,75 | 0,32 | 0,75 | 0,32 | 0,75 |
| 1,2 mm | — | — | 0,32 | 0,90 | 0,32 | 0,90 | 0,32 | 0,90 |
| 1,4 mm | — | — | 0,32 | 1,00 | 0,32 | 1,00 | 0,32 | 1,00 |
| 1,6 mm | — | — | 0,32 | 1,20 | 0,32 | 1,20 | 0,32 | 1,20 |
Hauteur de couche minimale testée : 50 µm. À titre indicatif, la hauteur maximale de couche correspond généralement à environ 75 % du diamètre de la buse.

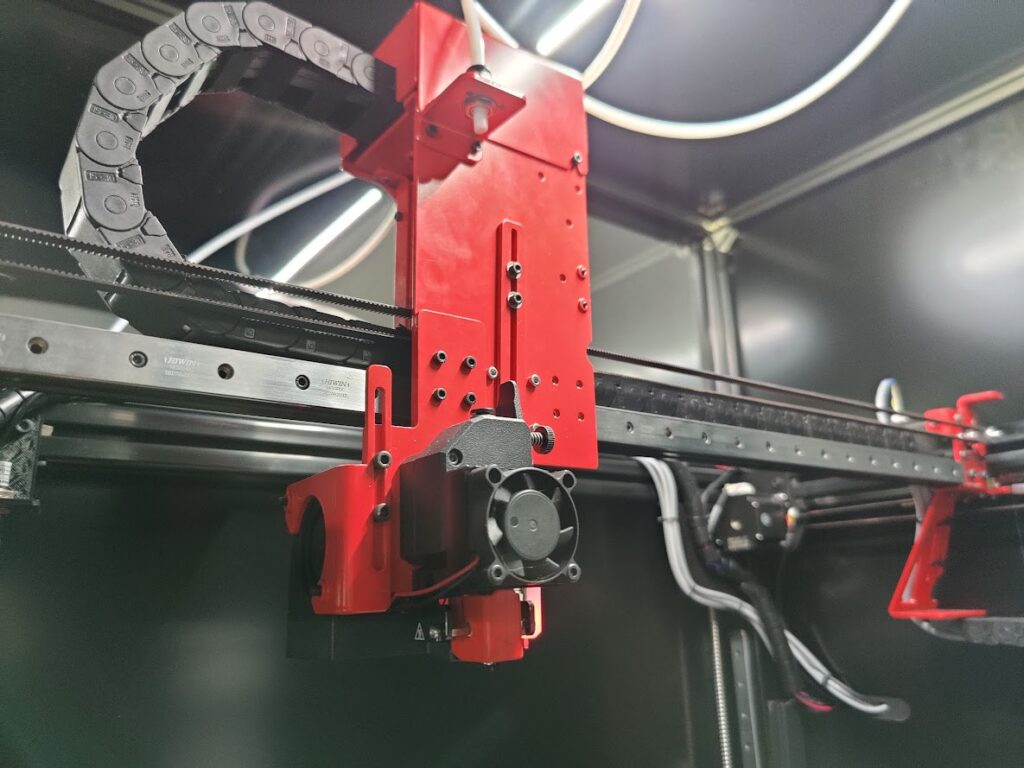

La Modix BIG-120Z peut être équipée en option du système IDEX (Independent Dual Extrusion), qui ajoute une seconde tête d'impression indépendante. Chaque extrudeur dispose de son propre système de déplacement, permettant à la tête inactive de se positionner en dehors de la zone d'impression.
Cette technologie permet notamment d'associer deux matériaux ou deux couleurs au cours d'une même impression. Elle est particulièrement intéressante pour fabriquer des pièces complexes nécessitant des supports solubles, notamment des géométries internes, des cavités ou des porte-à-faux difficiles d'accès.
L'utilisation de matériaux de support solubles ou détachables facilite leur retrait, améliore la qualité des surfaces en contact avec les supports et réduit les opérations de post-traitement.
Le système IDEX propose également des modes de duplication et d'impression miroir, permettant de produire simultanément deux pièces identiques ou symétriques, lorsque leurs dimensions le permettent.
Deux têtes d’impression pilotées indépendamment
Deux matériaux au cours d’une même impression
Pour simplifier les géométries complexes et réduire le post-traitement
Deux pièces identiques ou symétriques produites simultanément
La Modix BIG-120Z utilise du filament standard de 1,75mm et repose sur une plateforme ouverte, permettant de choisir librement ses matériaux selon les propriétés recherchées, l'application et le fournisseur.
Cette liberté est particulièrement intéressante pour les projets d'impression 3D grand format et de grande hauteur, où le choix du matériau influence directement le coût, le temps d'impression et les performances de la pièce finale.

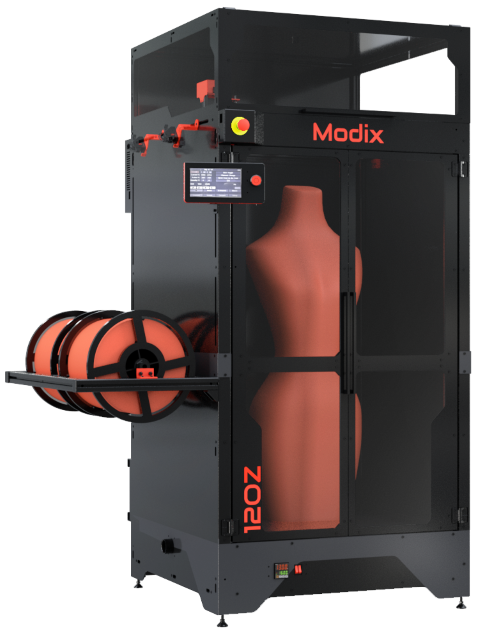

La BIG-120Z peut recevoir une enceinte fermée en option, particulièrement utile pour les matériaux sensibles aux variations thermiques comme l'ABS, l'ASA ou le PC.
Pour les filaments sensibles à l'humidité, un système de séchage adapté permet de préserver de bonnes conditions d'impression. Les matériaux abrasifs ou renforcés nécessitent quant à eux des buses en acier trempé.
PLA, PETG et autres filaments courants
ABS, ASA, Nylon, PC, TPU et autres polymères techniques
Liberté de choisir son fabricant de filament
Fibres de carbone ou de verre avec buse adaptée
La BIG-120Z peut recevoir une **enceinte fermée en option**, particulièrement utile pour les matériaux sensibles aux variations thermiques comme l'ABS, l'ASA ou le PC. Pour les filaments sensibles à l'humidité, un système de séchage adapté permet de préserver de bonnes conditions d'impression. Les matériaux abrasifs ou renforcés nécessitent quant à eux des **buses en acier trempé**.

Choisissez le filament et la configuration adaptés aux contraintes de votre application.

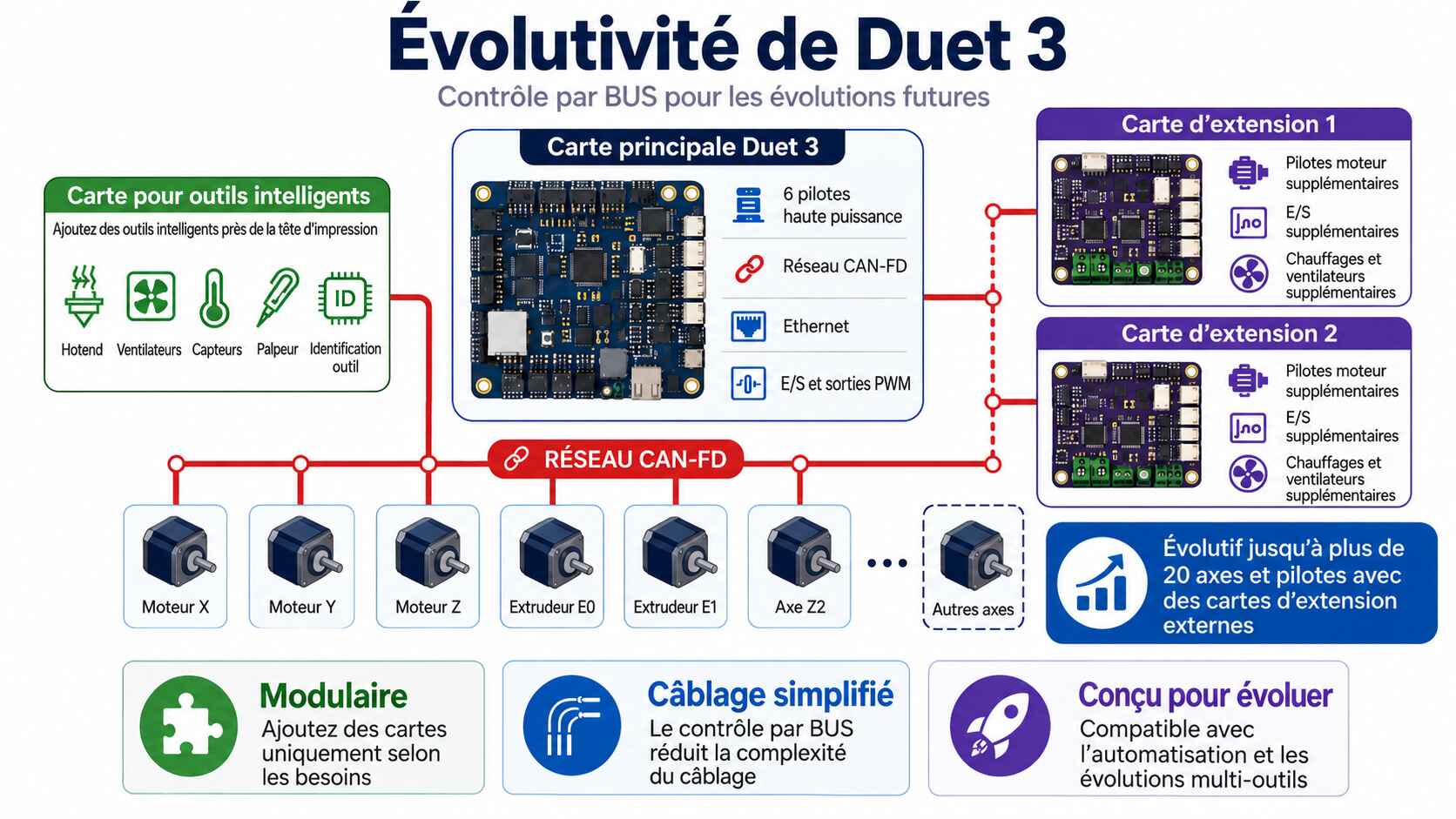

La Modix BIG-120Z GEN5 bénéficie d'une nouvelle architecture électronique articulée autour du contrôleur Duet 3 6HC. Cette évolution modernise le pilotage de l'imprimante, améliore la fiabilité des communications et facilite l'intégration de futures fonctionnalités.
La nouvelle architecture Duet 3 utilise un réseau CAN-FD pour assurer la communication entre le contrôleur principal et les cartes électroniques réparties dans la machine.
Une carte dédiée, située au niveau de la tête d'impression, regroupe la gestion des éléments chauffants, des ventilateurs et des capteurs. Elle intègre également un accéléromètre destiné à optimiser les réglages des mouvements.
Cette électronique distribuée simplifie le câblage et facilite les futures évolutions de la BIG-120Z grâce à l'ajout de cartes d'extension pour de nouveaux moteurs, capteurs ou équipements.
La Modix BIG-120Z GEN5 dispose d'un nouvel écran tactile offrant une interface modernisée pour le contrôle et le suivi des impressions. Le système Duet Web Control permet également de piloter la machine depuis un navigateur sur un ordinateur, une tablette ou un téléphone connecté au réseau.
La connexion Ethernet est intégrée de série pour assurer une communication filaire stable. Le Wi-Fi repose sur un module amovible, qui peut être retiré lorsque l'environnement de travail impose des restrictions de connectivité sans fil.
Cette architecture facilite l'intégration de l'imprimante dans un environnement professionnel tout en offrant davantage de souplesse pour son exploitation quotidienne.
La MODIX BIG-120X peut être configurée avec différents équipements complémentaires afin d’adapter la machine aux matériaux utilisés, aux dimensions des pièces, aux conditions d’impression et à l’environnement de production.
L'enceinte fermée permet de stabiliser la température autour des pièces imprimées et de limiter les risques de déformation, notamment avec l'ABS, l'ASA et le PC.

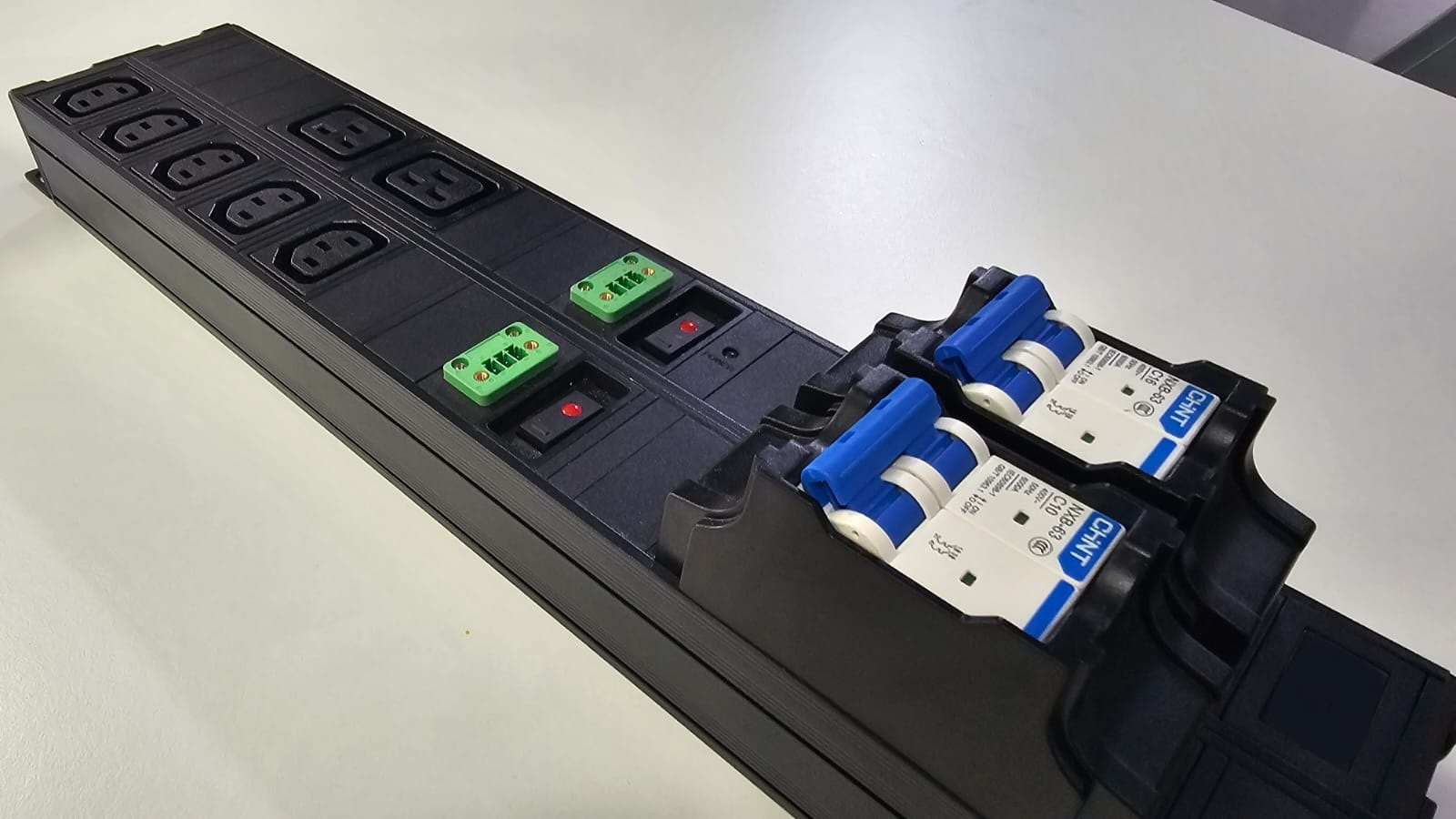

L'unité de distribution électrique centralise les câbles d'alimentation des différents équipements de la BIG-120Z, pour une installation plus propre et une meilleure organisation électrique.
Le plateau magnétique amovible, équipé d'une surface flexible en PEI, facilite le retrait des pièces imprimées et accélère la préparation de la machine pour l'impression suivante.
Les roulettes facilitent le déplacement de la BIG-120Z lors de son installation, du nettoyage ou de la maintenance. Leurs pieds réglables permettent ensuite de stabiliser la machine et de limiter les vibrations pendant l'impression.
Le sécheur de filament permet de réduire l'humidité des matériaux sensibles et de préserver leur qualité d'extrusion, particulièrement lors des impressions de longue durée.
Le système de filtration d'air actif associe un filtre HEPA et du charbon actif pour contribuer à réduire les particules et certaines émissions générées pendant l'impression.

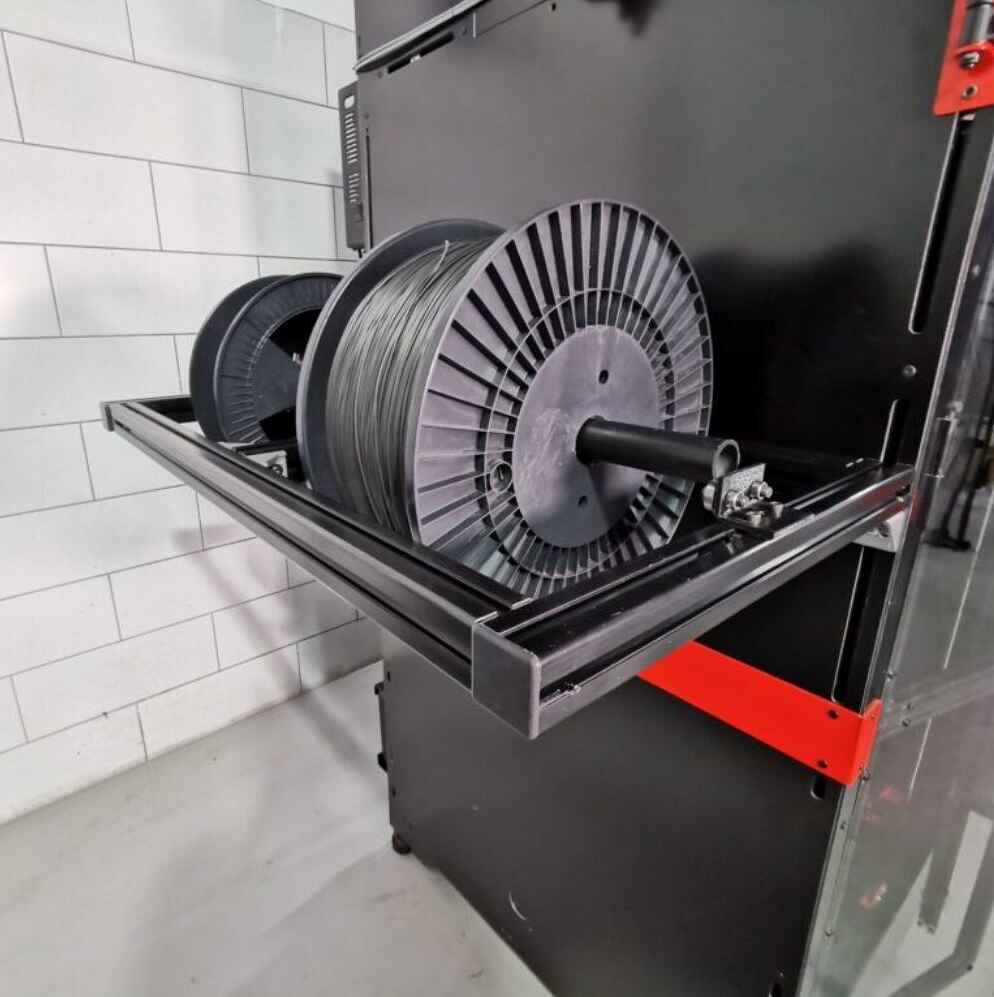

Le support pour grandes bobines, jusqu'à 8kg, permet d'utiliser davantage de filament sans interruption et de limiter les changements de bobine pendant les longues impressions.

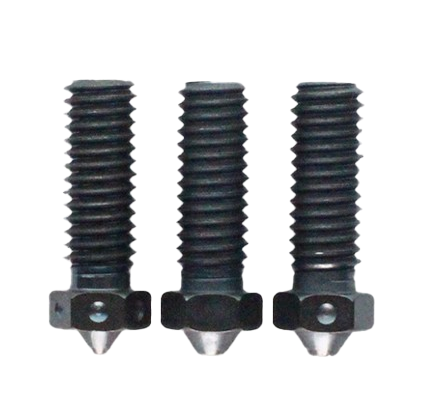

Les buses en acier trempé offrent une meilleure résistance à l'usure lors de l'impression de filaments abrasifs, notamment ceux chargés en fibres de carbone ou de verre.
La Modix BIG-120Z s'appuie sur un environnement logiciel ouvert permettant de préparer, lancer et superviser les impressions 3D grand format. Compatible avec les principaux logiciels de tranchage et équipée du système de contrôle Duet, elle offre une grande liberté dans l'organisation du travail, de la préparation des modèles jusqu'au suivi de leur fabrication.
L'interface Duet Web Control permet de piloter et de surveiller la BIG-120Z depuis un ordinateur, une tablette ou un smartphone connecté au réseau. Les principaux paramètres de la machine peuvent être suivis en temps réel et les fichiers d'impression transférés directement depuis le navigateur.
La BIG-120Z fonctionne avec RepRapFirmware, un firmware open source particulièrement flexible. Son système de macros permet d'automatiser certaines opérations et d'adapter les routines de fonctionnement aux besoins de production ou aux évolutions de la machine.
Modix met à disposition des profils testés pour PrusaSlicer et Cura afin de faciliter la préparation des impressions. La plateforme reste ouverte : tout logiciel de tranchage capable de générer un G-code compatible peut être utilisé avec la BIG-120Z.
Cette architecture ouverte facilite l'intégration de la BIG-120Z dans différents flux de travail professionnels, sans imposer un logiciel de tranchage propriétaire unique, tout en conservant l'accès aux profils et aux outils recommandés par Modix.

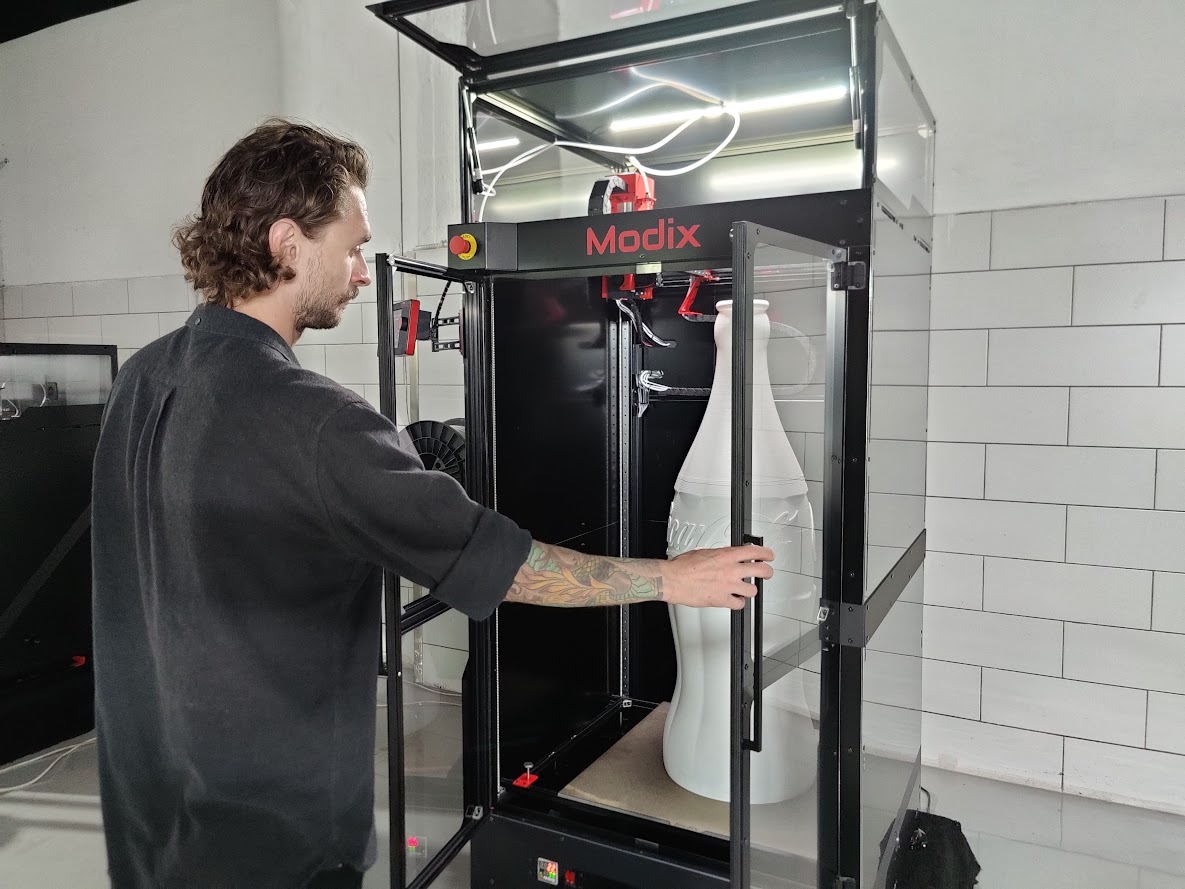

Pour fabriquer des pièces de plus d'un mètre de hauteur en une seule impression, il faut choisir une imprimante 3D grand format disposant d'un axe Z suffisamment long. Cette configuration permet d'éviter les découpes et les assemblages, tout en améliorant la continuité des surfaces.
La Modix BIG-120Z dispose d'un volume d'impression de 600x600x1200mm, soit 432 litres. Elle permet de produire des pièces verticales jusqu'à 1,20m de hauteur, particulièrement adaptées à la communication visuelle, aux sculptures, aux mannequins et aux applications industrielles.
Oui, l'impression 3D grand format est particulièrement adaptée à la fabrication de mannequins, bustes, sculptures, éléments de décoration et accessoires de scénographie. Elle permet de réaliser des formes complexes et personnalisées directement à partir d'un modèle numérique.
Grâce à sa hauteur d'impression de 1,20m, la Modix BIG-120Z peut fabriquer de nombreux objets verticaux en une seule pièce. Pour les réalisations dépassant son volume d'impression, les modèles peuvent être divisés en plusieurs éléments destinés à être assemblés.
La principale différence réside dans les dimensions du volume d'impression. Une imprimante 3D verticale privilégie la hauteur de fabrication, tandis qu'un modèle horizontal dispose d'une surface plus longue pour produire des pièces étendues.
Chez Modix, la BIG-120Z offre un volume de 600x600x1200mm, particulièrement adapté aux sculptures, mannequins et pièces hautes. La BIG-120X, avec ses 1200x600x640mm, convient davantage aux pièces allongées, aux grands prototypes et aux outillages industriels.
Le choix dépend donc principalement de la géométrie des pièces à produire.
Le choix du filament dépend de l'utilisation de la pièce, de ses contraintes mécaniques, de sa résistance thermique et de son environnement. Le PLA et le PETG conviennent à de nombreuses applications de prototypage, tandis que l'ABS, l'ASA, le Nylon (PA) ou le polycarbonate (PC) permettent de répondre à des besoins techniques plus exigeants.
La Modix BIG-120Z utilise du filament de 1,75mm et dispose d'un système ouvert compatible avec différentes marques de matériaux. Elle peut également travailler avec des filaments flexibles ou chargés en fibres de carbone ou de verre, sous réserve d'utiliser les équipements et les buses adaptés.
Une enceinte fermée est fortement recommandée pour l'impression de grandes pièces en ABS, ASA ou polycarbonate. Ces matériaux sont sensibles aux variations de température et peuvent présenter des déformations, des fissures ou un décollement du plateau lorsque leur refroidissement est trop rapide.
La Modix BIG-120Z peut recevoir une enceinte fermée en option. Celle-ci permet de conserver une température plus stable autour de la pièce imprimée et contribue à améliorer la fiabilité des impressions réalisées avec ces matériaux techniques.
Pour réduire la durée d'une impression 3D grand format, il est possible d'utiliser une buse de plus grand diamètre, une hauteur de couche plus importante et une tête d'impression à haut débit. Ces réglages doivent être adaptés au matériau, à la géométrie et au niveau de détail recherché.
La Modix BIG-120Z peut recevoir la tête Griffin Ultra en option, capable d'extruder jusqu'à 500g de matière par heure. Modix annonce des temps d'impression pouvant être jusqu'à six fois plus courts selon les conditions de fabrication. Cette solution est particulièrement intéressante pour les pièces volumineuses.
Le système IDEX (Independent Dual Extrusion) utilise deux têtes d'impression capables de se déplacer indépendamment. Il permet notamment d'imprimer avec deux matériaux différents, par exemple un matériau principal et un filament de support soluble.
Cette technologie facilite la fabrication de pièces complexes comportant des cavités, des porte-à-faux ou des géométries internes difficiles à nettoyer.
Disponible en option sur la Modix BIG-120Z, le système IDEX permet également de réaliser des impressions en duplication ou en miroir, lorsque les dimensions des pièces le permettent.
La réussite de la première couche dépend principalement du nivellement du plateau, du réglage de la hauteur de buse, de la température et de l'adhérence du matériau. Sur une imprimante 3D grand format, la calibration est particulièrement importante en raison de la surface de fabrication.
La Modix BIG-120Z dispose d'une calibration automatique utilisant une sonde de mesure et quatre moteurs Z indépendants. Ce système permet d'ajuster le positionnement du plateau et de compenser certaines irrégularités afin de favoriser une première couche homogène et de réduire les risques d'échec d'impression.
Une imprimante 3D FDM grand format utilise généralement un logiciel de tranchage (slicer) pour transformer un modèle 3D en instructions d'impression. Des logiciels comme PrusaSlicer ou UltiMaker Cura permettent de régler les paramètres de fabrication, notamment les supports, le remplissage, les températures et les vitesses.
La Modix BIG-120Z est compatible avec ces solutions et bénéficie de profils proposés par Modix. Le pilotage et la surveillance de la machine s'effectuent également avec Duet Web Control, accessible depuis un navigateur sur le réseau.
Le prix d'une Modix BIG-120Z dépend de la configuration retenue, des têtes d'impression, des options et équipements complémentaires, ainsi que des prestations de montage et de mise en service.
Le plus pertinent est de consulter ERM Fab&Test afin de définir la configuration adaptée à votre application et d'obtenir une proposition personnalisée.
