L'USINAGE XXL GRAND FORMAT

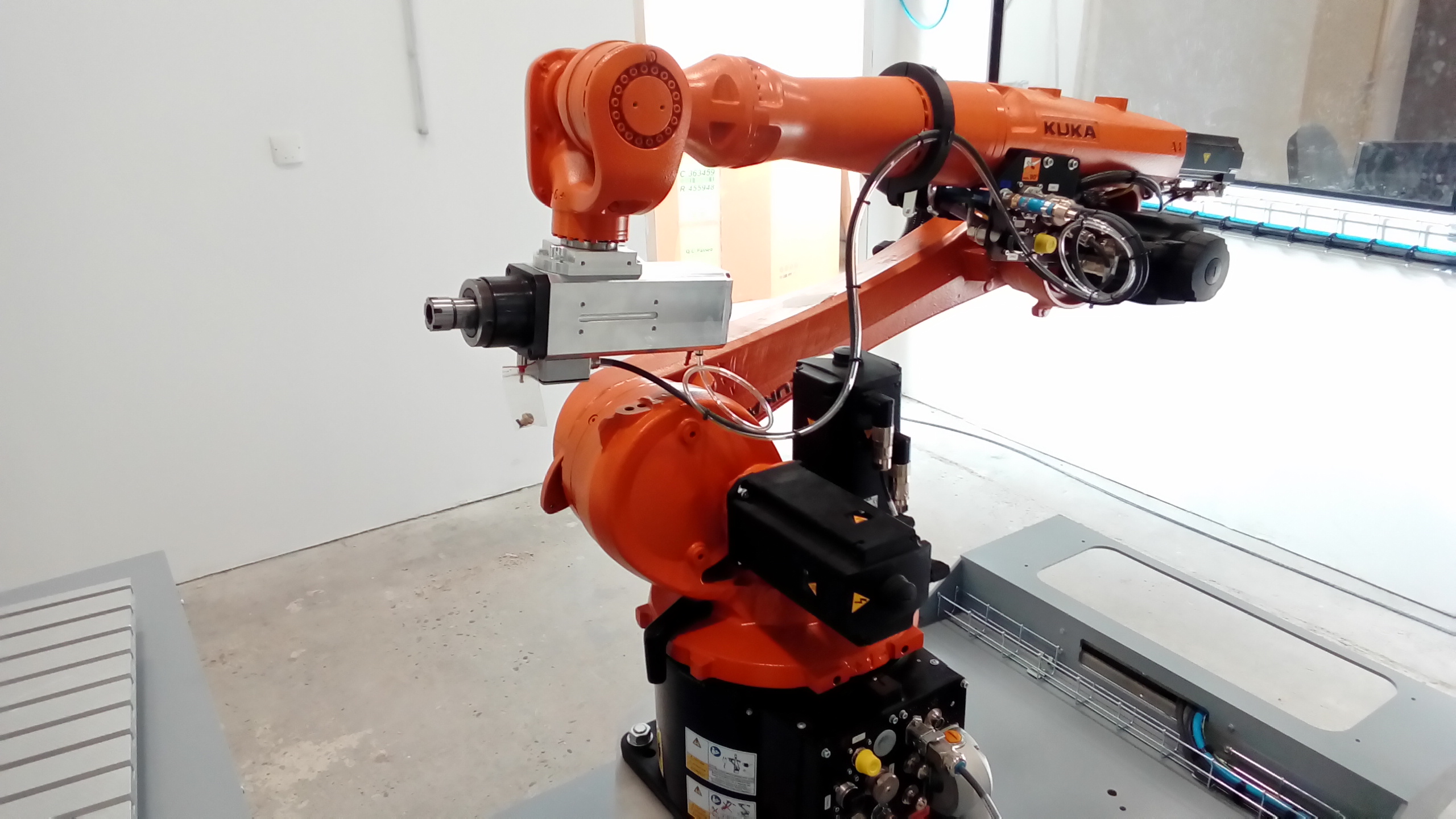

Vulcain U est une solution d’usinage innovante et sur mesure, développée autour d’un bras robotique 6 axes. Offrant une précision inégalée et une rapidité d’exécution, Vulcain U est idéal pour les pièces de très grandes dimensions.

Le changement d’outil, manuel ou automatique, est simple ce qui permet de réaliser de nombreuses tâches comme le fraisage, le perçage, la découpe, l'ébavurage, le meulage, le ponçage, le polissage etc.

Vulcain U pris de dos

LE GÉANT DE LA SOLUTION CNC

Orthoprothèses
Fabrication de moules
Décors & sculptures
Menuiseries & charpentes

DÉCOUVREZ EN ENCORE PLUS SUR VULCAIN U

La cellule robotisée d'usinage CNC d'ERM a été mise au point en partenariat avec ses divisions ERM FabTest et ERM Robotique, avec un focus particulier sur le domaine de la santé et du handicap.

Dans cette vidéo, découvrez comment, grâce à un robot KUKA, des prothèses, des statues et des décors sont fabriqués chez Ortho-Impulse.

Pour en savoir plus sur Vulcain u et échanger sur votre projet de fabrication, nos experts sont à votre disposition.

DES CARACTÉRISTIQUES AVANTAGEUSES

Cellule de sécurité

■ Coffret électrique de puissance et sécurité
■ Table d'usinage dès 650x650mm en acier rainurée ou aluminium

Grande précision et vitesse de déplacement

■ KUKA Cybertech • Rayon de 1612 à 2013mm, charge utile de 8 à 22kg
■ KUKA Iontec • Rayon 2101 à 3101 mm, charge utile de 20 à 70kg
■ KUKA Quantec • Rayon 2671 à 3904mm, charge utile 120 à 300Kg
■ Electrobroche et Variateur • 2,2kW à 11kW • 18000tr/min à 60000tr/min
■ Cône HSK ou ISO

Axe linéaire de 15m

■ Pouvant usiner sur de grandes surfaces et très grands volumes

Sécurisation de l'enceinte

ERM peut sécuriser l'accès à la pièce d'installation de Vulcain U ou créer un carter de sécurité sur mesure.

PERSONNALISATIONS

Capteurs

Nous proposons des capteurs de mesure d’outils, des palpeurs de pièces avec montage sur cône ISO ou HSK et intégration au changeur automatique d’outil, ainsi que des intégrations de capteurs de force pour des applications spécifiques

Logiciels

Nous proposons une enceinte sécurisée en profilés aluminium et parois polycarbonate, un kit de sécurité pour l'intégration de robots d'usinage dans un local existant, un système d'aspiration des copeaux d'usinage avec filtration, ainsi qu'un jeu de tables horizontale et verticale pour l'extension du temps d'usinage.

Autres

Nous proposons le logiciel de retouche CAO Geomagic Sculpt, le PostPro sur demande (compatible avec Autodesk, Powermill Robot Pro, Sprutcam, etc.), ainsi qu'une compatibilité avec tous les logiciels KUKA pour des applications spéciales.

PLUSIEURS PROCÉDÉS DE FABRICATION

Vulcain peut être équipé de n'importe quel outil selon vos besoins. Grâce à leur interchangeabilité, vous pouvez explorer tous les domaines de fabrication avec une seule solution.

Ponçage

Perçage

Modelage

Sciage

Cas client

SWISS ART GENEVE

Swiss Art Edition Genève, société de fonderie d’art basée à Jussy, près de Genève, utilise une robot d’usinage 6 axes pour sa production.
M. David Chojnacki intègre les techniques de fabrication liées à la robotique et à la fabrication numérique. Le robot d’usinage 6 axes de Swiss Art bénéficie d’une fonction de changement d’outils automatique.

GAIN DE TEMPS PRÉCIEUX

  • Fabrication de très grande pièces
  • Fabrication de moules de fonderie
  • Gain de temps sur ces étapes
  • Automatisation de la production

CONTACTS

Vulcain U est conçu en France par ERM Robotique&IoT et distribué par ERM Fab&Test, deux marques de ERM Automatismes Industriels.

ERM Robotique&IoT est intégrateur de solutions robotiques depuis 2013, avec plus de 150 cellules  installées.

ERM Fab&Test accompagne les professionnels dans le choix, l'intégration, l'utilisation et la maintenance de leurs équipements de fabrication numérique.

■ Site web : www.erm-fabtest.com

■ Mail : contact@erm-fabtest.com

■ Téléphone : 04 90 60 80 35
