MODIX Big 120X
Imprimante 3D Modix BIG-120X V5 - Volume d'impression : 1200x600x640mm - Une tête d'extrusion - en kit.
GEN5 : Ethernet de série, Wi-Fi désactivable par retrait du dongle, nouvel écran tactile et nouvelle interface de contrôle.
Frais de port depuis l'usine Modix jusqu'en France inclus.
Nous consulter pour une prestation d'assemblage, mise en service et tests fonctionnels.
MODIX BIG-120X
L’impression 3D grand format conçue pour produire de grandes pièces en une seule fois
La MODIX BIG-120X GEN5 est une imprimante 3D FFF grand format conçue pour la fabrication de pièces larges et continues. Son format particulièrement étendu permet de produire en une seule impression des prototypes à l’échelle, des pièces automobiles, des éléments architecturaux ou encore de grands composants industriels, en limitant les opérations d’assemblage et de post-traitement.
Pensée pour les besoins professionnels, la BIG-120X associe une conception robuste à l’architecture modulaire propre à Modix. Elle peut ainsi évoluer selon les applications grâce aux différentes têtes d’impression Griffin, à la technologie IDEX et à de nombreux équipements optionnels. La génération GEN5 bénéficie également de la nouvelle électronique Duet 3 pour moderniser le pilotage et la connectivité de la machine.
.png)
Grand format pour les pièces larges
Un volume d’impression de 1 200 × 600 × 640 mm pour produire de grandes pièces en une seule fois, limiter les assemblages et réduire les opérations de post-traitement.
Une machine modulaire et évolutive
Tête Griffin de série, IDEX en option, choix de têtes d’impression, enceinte, rails Hiwin et nombreux équipements complémentaires : la BIG-120X peut évoluer selon les applications et les besoins.
Découvrez la MODIX BIG 120-X en vidéo
Point forts de la Modix BIG 120X
Un grand volume pour imprimer de grandes pièces en une seule fois
Avec son volume d’impression de 1200×600×640mm, la MODIX BIG-120X est conçue pour produire des pièces particulièrement larges et continues sans avoir à les fractionner en plusieurs éléments.
Ce format est notamment adapté aux prototypes surdimensionnés, aux pièces automobiles, aux éléments architecturaux et aux composants industriels de grande dimension. L’impression en une seule pièce réduit les opérations d’assemblage et peut également limiter le temps consacré au post-traitement, tout en simplifiant la fabrication des projets grand format.
0
Litres de volume de fabrication
Une architecture mécanique robuste pour le grand format
La MODIX BIG-120X s’appuie sur une architecture mécanique conçue pour assurer stabilité et précision sur un grand volume d’impression. Son système de mouvement associe des rails linéaires HIWIN, un axe Z entraîné par vis à billes et quatre moteurs Z indépendants.
Le plateau en aluminium coulé usiné bénéficie d’un nivellement automatique de l’inclinaison et d’un maillage de la surface d’impression. Cette conception permet de compenser les écarts du plateau et de conserver une géométrie maîtrisée sur toute la zone de fabrication, un point particulièrement important pour les pièces de grande dimension.
4 MOTEURS Z INDEPENDANTS
RAILS HIWIN SUR LES AXES X ET Y
MODIX BIG-120X GEN5 : une plateforme connectée et évolutive
La MODIX BIG-120X GEN5 adopte une nouvelle architecture électronique articulée autour du contrôleur Duet 3 6HC. Elle modernise le pilotage de la machine tout en préparant la plateforme à de futures évolutions.
Duet 3 et communication CAN-FD
Le réseau CAN-FD assure la communication numérique entre le contrôleur principal et l’électronique située au niveau de la tête d’impression. Cette architecture distribuée regroupe au plus près de la tête la gestion des éléments chauffants, des ventilateurs, des capteurs et du palpeur, tout en intégrant un accéléromètre.
Cette conception simplifie le câblage et facilite l’évolution de la machine grâce à l’ajout de cartes d’extension pour de futurs pilotes, capteurs, axes ou outils.
Nouvelle interface et connectivité complète
La BIG-120X GEN5 bénéficie d’un nouvel écran tactile et d’une interface modernisée. Duet Web Control permet également de piloter et de surveiller la machine depuis un navigateur sur un ordinateur, une tablette ou un téléphone connecté au réseau.
L’Ethernet est intégré de série pour assurer une connexion filaire stable. Le Wi-Fi repose sur un dongle amovible, qui peut être physiquement retiré lorsque l’environnement de travail impose des exigences particulières en matière de cybersécurité.
Une gamme de têtes Griffin pour adapter précision et débit
La MODIX BIG-120X est équipée de série de la tête Griffin Standard, une solution polyvalente adaptée à la majorité des impressions grand format. Selon les besoins, plusieurs têtes Griffin sont disponibles en option afin de privilégier la finesse des détails, d’augmenter le débit ou d’accélérer fortement la fabrication des pièces volumineuses.
Cette gamme permet ainsi d’adapter la BIG-120X à des applications très différentes, depuis les impressions nécessitant précision et qualité de surface jusqu’aux grandes pièces pour lesquelles la réduction du temps d’impression devient prioritaire.
Griffin Standard • Incluse
La solution polyvalente fournie de série avec la BIG-120X, offrant un bon équilibre entre niveau de détail, qualité de surface et débit pour l’impression grand format.
■ Débit maximal : 40 mm³/s
■ Buses incluses : 0,4 / 0,6 / 0,8 mm
■ Large choix de hauteurs de couche selon la buse utilisée
Griffin Ultra • Option
La solution destinée aux très grandes pièces et aux impressions à haut débit. Griffin Ultra permet d’augmenter fortement la quantité de matière déposée afin de réduire le temps de fabrication des pièces volumineuses.
■ Débit maximal : 160 mm³/s
■ Extrusion : plus de 500 g/h
■ Buse jusqu’à 1,6 mm
■ Hauteur de couche jusqu’à 1,2 mm
Griffin High-Flow • Option
Une tête conçue pour augmenter le débit d’extrusion et réduire les temps d’impression, tout en conservant davantage de finesse que Griffin Ultra.
■ Débit maximal : 90 mm³/s
■ Buses compatibles jusqu’à 1,6 mm
■ Hauteur de couche jusqu’à 1,2 mm selon la buse
Griffin High Resolution • Option
La tête dédiée aux détails fins, aux petites pièces et aux applications nécessitant une résolution élevée sur le grand plateau de la BIG-120X.
■ Débit maximal : 15 mm³/s
■ Buses de 0,2 à 0,8 mm
■ Hauteur de couche minimale : 0,05 mm (50 µm)
Voir les épaisseurs de couches en fonction de la buse et de l'extrudeur (mm)
| Buse | Griffin High Resolution | Griffin Standard | Griffin High-Flow | Griffin Ultra | ||||
|---|---|---|---|---|---|---|---|---|
| Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | |
| 0,2 mm | 0,05 | 0,15 | — | — | — | — | — | — |
| 0,4 mm | 0,05 | 0,32 | 0,15 | 0,32 | — | — | — | — |
| 0,6 mm | 0,15 | 0,45 | 0,15 | 0,45 | — | — | — | — |
| 0,8 mm | 0,20 | 0,60 | 0,20 | 0,60 | 0,32 | 0,60 | 0,32 | 0,60 |
| 1,0 mm | — | — | 0,32 | 0,75 | 0,32 | 0,75 | 0,32 | 0,75 |
| 1,2 mm | — | — | 0,32 | 0,90 | 0,32 | 0,90 | 0,32 | 0,90 |
| 1,4 mm | — | — | 0,32 | 1,00 | 0,32 | 1,00 | 0,32 | 1,00 |
| 1,6 mm | — | — | 0,32 | 1,20 | 0,32 | 1,20 | 0,32 | 1,20 |
Hauteur de couche minimale testée : 50 µm. À titre indicatif, la hauteur maximale de couche correspond généralement à environ 75 % du diamètre de la buse.

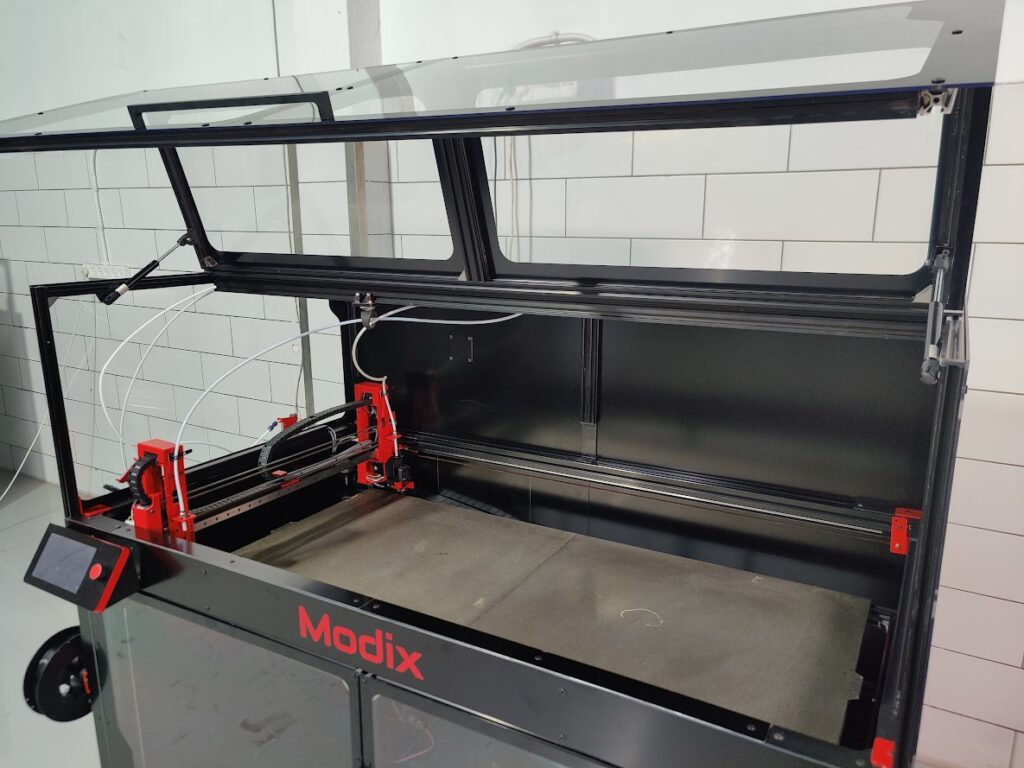

IDEX : impression bi-matière et supports solubles
La MODIX BIG-120X peut recevoir en option un système IDEX avec deux têtes d’impression indépendantes. Cette configuration permet d’associer deux matériaux au cours d’une même impression, notamment un matériau principal et un support soluble, afin de faciliter la fabrication de géométries complexes.
Deux têtes indépendantes pour les géométries complexes
Avec l’IDEX, les deux têtes d’impression se déplacent indépendamment l’une de l’autre. Pendant qu’une tête imprime la pièce, la seconde peut déposer un matériau de support soluble, tandis que la tête inactive se positionne hors de la zone d’impression.
Cette configuration facilite la réalisation de cavités, contre-dépouilles, canaux internes et autres zones difficiles d’accès. Après impression, le support peut être dissous afin de limiter les opérations manuelles de retrait et de finition, tout en améliorant la qualité des surfaces supportées.
Modes duplication et miroir
L’IDEX ne se limite pas à l’impression avec supports solubles. Le mode Duplication permet d’imprimer deux pièces identiques simultanément, tandis que le mode Miroir permet de produire en une seule tâche deux pièces symétriques gauche / droite.
La BIG-120X peut également fonctionner en mode simple lorsque la seconde tête n’est pas nécessaire.
2 têtes indépendantes
Deux têtes d’impression pilotées indépendamment
Multi-matériaux
Deux matériaux au cours d’une même impression
Supports solubles
Pour simplifier les géométries complexes
Duplication et miroir
Deux pièces identiques ou symétriques en une seule tâche
Un système ouvert pour choisir ses matériaux
La MODIX BIG-120X utilise du filament standard de 1,75 mm et repose sur une plateforme ouverte, permettant de choisir ses matériaux selon les propriétés recherchées, l’application et le fournisseur.
Cette liberté est particulièrement intéressante pour les projets grand format, où le choix du matériau influence directement le coût, le temps d’impression et les performances de la pièce finale.
Des matériaux pour le prototypage comme pour les pièces fonctionnelles
La BIG-120X peut travailler avec les thermoplastiques couramment utilisés en impression 3D professionnelle, notamment le PLA, le PETG, l’ABS, l’ASA, le Nylon, le polypropylène ou encore les matériaux flexibles TPU/TPE.
Elle peut également utiliser des matériaux chargés en fibres de carbone ou de verre, ainsi que des matériaux de support solubles avec la configuration IDEX. Le choix de la tête, de la buse et des équipements complémentaires doit alors être adapté au matériau utilisé.
Matériaux standards
PLA, PETG et autres filaments courants
Matériaux techniques
ABS, ASA, Nylon, PC, TPU et autres polymères techniques
Filaments multi-marques
Liberté de choisir son fabricant de filament
Matériaux chargés
Fibres de carbone ou de verre avec buse adaptée
Adapter la configuration au matériau
La BIG-120X peut recevoir une enceinte fermée en option, particulièrement utile pour les matériaux sensibles aux variations thermiques. Pour les filaments sensibles à l’humidité, un système de séchage peut également être utilisé afin de conserver de bonnes conditions d’impression. Les matériaux abrasifs ou renforcés nécessitent quant à eux une buse en acier trempé.
Une large compatibilité matière pour vos projets grand format
Choisissez le filament et la configuration adaptés aux contraintes de votre application.
Équipements et options de la MODIX BIG-120X
La MODIX BIG-120X peut être configurée avec différents équipements complémentaires afin d’adapter la machine aux matériaux utilisés, aux dimensions des pièces, aux conditions d’impression et à l’environnement de production.

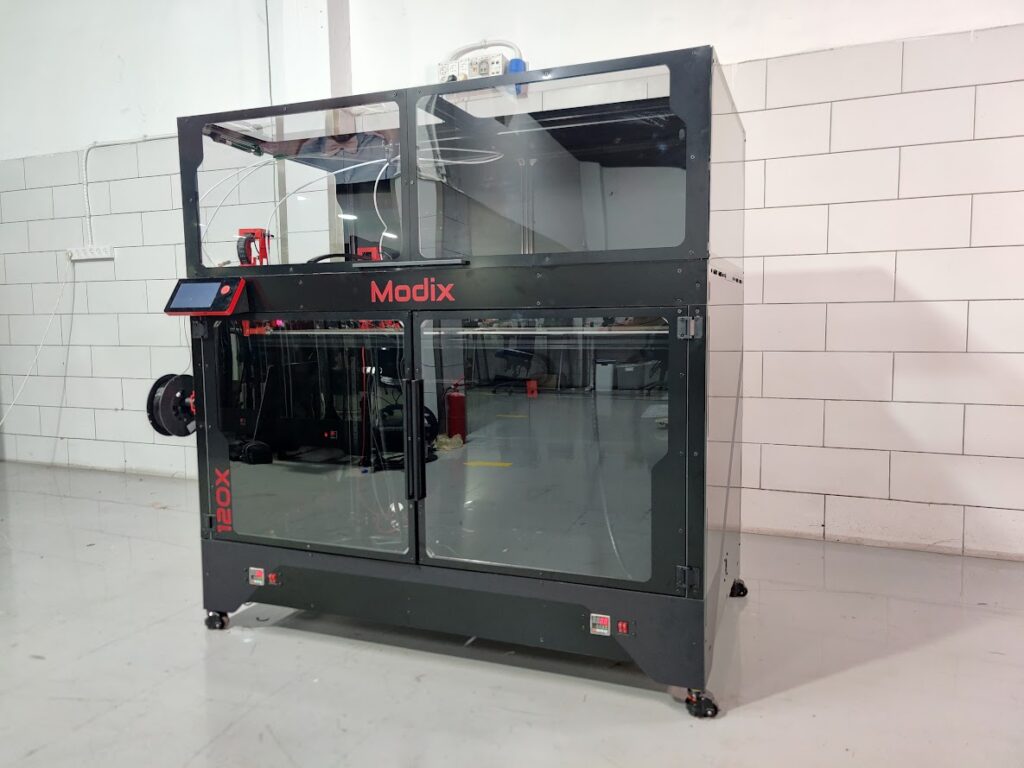

Enceinte fermée
L’enceinte permet de conserver davantage la chaleur autour de la pièce et de stabiliser l’environnement d’impression. Elle est particulièrement intéressante avec les matériaux sensibles aux variations thermiques comme l’ABS, l’ASA, le Polycarbonate ou le Nylon.
Rails HIWIN sur l’axe Z
Les rails linéaires HIWIN remplacent les guidages standards de l’axe Z afin d’améliorer la précision du déplacement vertical et la qualité de surface, notamment sur les pièces de grande hauteur.
Plateau magnétique
Le plateau magnétique facilite le retrait des pièces imprimées grâce à une surface flexible amovible. Il propose une face PEI texturée et une face PEI lisse afin d’adapter l’état de surface inférieur de la pièce.
Roulettes avec pieds réglables
Les roulettes facilitent le déplacement de la BIG-120X pour l’installation, le nettoyage ou la maintenance. Les pieds réglables permettent ensuite de stabiliser la machine et de limiter les vibrations pendant l’impression.
Sécheur de filament
Le sécheur de filament aide à maintenir les matériaux hygroscopiques dans de bonnes conditions avant et pendant l’impression. Il peut accueillir deux bobines de 5 kg ou une bobine de 8 kg.
Filtre à air actif
Le filtre à air actif associe un préfiltre, un filtre HEPA H14 et un filtre à charbon actif afin de traiter les poussières, les particules ultrafines, les fumées et les composés organiques volatils.

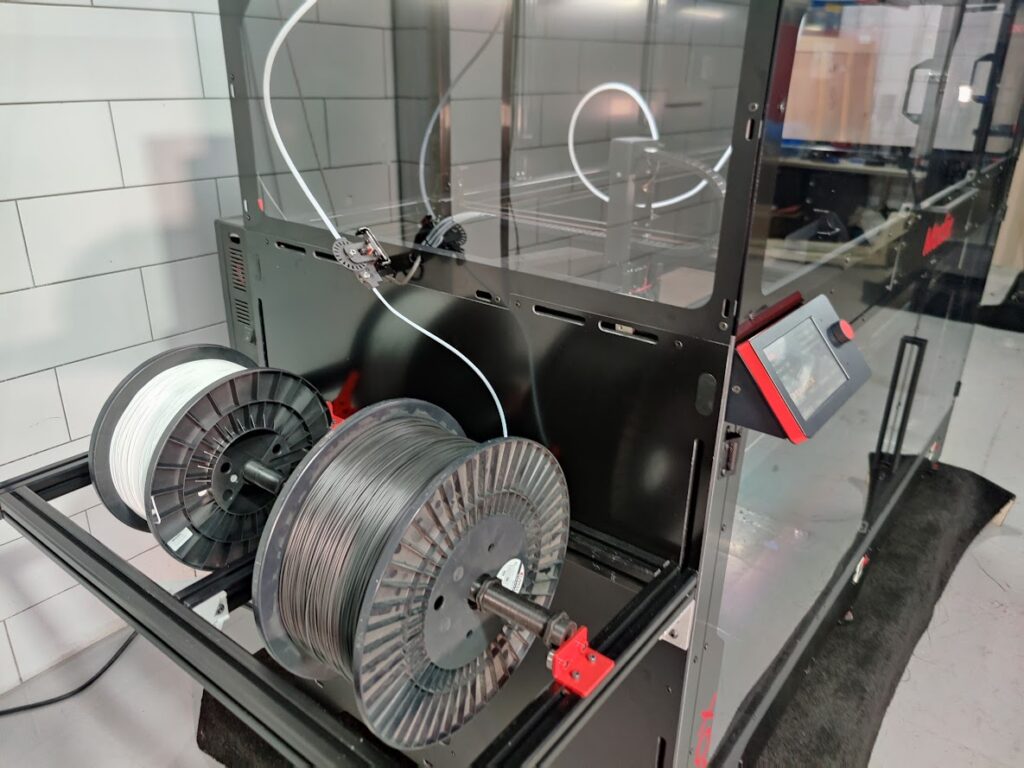

Support bobines jusqu’à 8 kg
Le support grande capacité permet d’utiliser des bobines jusqu’à 8 kg, contre 3 kg avec le montage standard. Les bobines reposent sur des rouleaux à roulements afin de faciliter leur rotation pendant les impressions longues.
Buses en acier trempé
Les buses en acier trempé sont conçues pour l’impression de matériaux abrasifs ou chargés, notamment les filaments renforcés en fibres de carbone ou de verre.
Plus résistantes à l’usure que les buses en laiton, elles permettent d’utiliser ces matériaux sans dégradation prématurée de la buse.
Des options à sélectionner selon vos usages
Ces équipements répondent à des besoins différents selon les matériaux utilisés, la durée des impressions et l’environnement d’installation. ERM Fab&Test peut vous accompagner pour sélectionner uniquement les options réellement utiles à votre application.
Logiciels et pilotage de la MODIX BIG 120X
La MODIX BIG-120X GEN5 s’appuie sur l’électronique Duet 3 et une architecture réseau permettant de piloter et de surveiller cette imprimante 3D grand format depuis une interface web. Ethernet est intégré de série et la connexion Wi-Fi repose sur un dongle amovible.
Duet Web Control
L’interface web Duet Web Control permet de piloter et de surveiller la BIG-120X depuis un ordinateur, une tablette ou un smartphone connecté au réseau. Les principaux paramètres de la machine peuvent être suivis en temps réel et les fichiers d’impression peuvent être transférés directement depuis le navigateur.
RepRapFirmware open source
La BIG-120X fonctionne avec RepRapFirmware, un firmware open source particulièrement flexible. Son système de macros permet d’automatiser certaines opérations et d’adapter les routines de fonctionnement aux besoins de production ou aux évolutions de la machine.
Choisissez votre slicer
Modix met à disposition des profils testés pour PrusaSlicer et Cura afin de faciliter la préparation des impressions. La plateforme reste ouverte : tout logiciel de tranchage capable de générer un G-code compatible peut être utilisé avec la BIG-120X.
Un environnement logiciel ouvert et évolutif
Cette architecture ouverte facilite l’intégration de la BIG-120X dans différents flux de travail professionnels, sans imposer un logiciel de tranchage propriétaire unique, tout en conservant l’accès aux profils et aux outils recommandés par Modix.
FAQ – Modix BIG 120X
Quelle imprimante 3D grand format choisir pour fabriquer des pièces pouvant atteindre 1,20 m de long ?
Pour fabriquer de grandes pièces pouvant atteindre 1,20 m de longueur, il faut privilégier une imprimante 3D offrant un volume adapté sans imposer de découper le modèle en plusieurs éléments.
Avec son volume d’impression de 1200×600×640mm, la MODIX BIG-120X est particulièrement adaptée aux pièces longues et larges, aux prototypes à l’échelle, aux outillages et aux composants industriels de grande dimension.
À quoi sert une imprimante 3D professionnelle grand format comme la MODIX BIG-120X ?
Une imprimante 3D professionnelle grand format permet de fabriquer des prototypes, outillages, moules, pièces automobiles, éléments architecturaux ou composants industriels de grandes dimensions.
La MODIX BIG-120X permet notamment de produire des pièces longues et continues en une seule impression, ce qui limite les assemblages et simplifie la fabrication des projets de grande taille.
Quel volume d’impression choisir pour fabriquer de grandes pièces en 3D ?
Le volume d’impression doit être choisi en fonction des dimensions maximales des pièces à fabriquer et de leur orientation sur le plateau.
La MODIX BIG-120X dispose d’un volume de 1200×600×640mm, soit 460,8 litres. Elle est donc particulièrement adaptée aux pièces longues ou larges qui dépassent les capacités des imprimantes 3D professionnelles de format plus conventionnel.
Combien de temps faut-il pour imprimer une grande pièce avec une imprimante 3D grand format ?
Le temps d’impression dépend des dimensions de la pièce, du matériau, du diamètre de buse, de la hauteur de couche, du taux de remplissage et du niveau de finition recherché.
Pour réduire les temps de fabrication des pièces particulièrement volumineuses, la MODIX BIG-120X peut recevoir des têtes Griffin à haut débit, notamment Griffin High-Flow ou Griffin Ultra.
Quels matériaux peut-on imprimer avec une imprimante 3D professionnelle grand format ?
La MODIX BIG-120X utilise du filament standard de 1,75 mm et peut travailler avec de nombreux thermoplastiques, notamment le PLA, le PETG, l’ABS, l’ASA, le Nylon, le Polycarbonate ou le TPU.
Des filaments chargés en fibres de carbone ou de verre peuvent également être utilisés avec une buse adaptée en acier trempé. Sa plateforme ouverte permet par ailleurs de choisir librement son fournisseur de filament.
Faut-il une enceinte fermée pour imprimer de l’ABS, de l’ASA, du Nylon ou du Polycarbonate ?
Une enceinte fermée est fortement recommandée avec les matériaux sensibles aux variations thermiques, car elle aide à maintenir un environnement plus stable autour de la pièce pendant l’impression.
La MODIX BIG-120X peut recevoir une enceinte fermée en option pour faciliter l’utilisation de matériaux techniques comme l’ABS, l’ASA, le Nylon ou le Polycarbonate et limiter les risques de déformation.
Peut-on imprimer avec deux matériaux ou utiliser des supports solubles sur une imprimante 3D grand format ?
Oui, à condition que la machine dispose d’un système de double extrusion adapté. La MODIX BIG-120X peut recevoir en option un système IDEX composé de deux têtes d’impression indépendantes.
Cette configuration permet notamment d’associer un matériau principal à un matériau de support soluble pour réaliser plus facilement des cavités, contre-dépouilles, canaux internes ou autres géométries complexes. L’IDEX permet également les modes Duplication et Miroir.
Quelle place faut-il prévoir pour installer une imprimante 3D industrielle grand format ?
Il faut tenir compte des dimensions de la machine elle-même, mais également prévoir suffisamment d’espace autour pour accéder au plateau, aux bobines, aux équipements complémentaires et aux zones nécessaires à la maintenance.
La MODIX BIG-120X mesure 1556×1060×1506mm. L’encombrement total à prévoir peut augmenter selon les options installées, notamment l’enceinte ou le support pour grandes bobines.
Quels critères faut-il comparer pour choisir une imprimante 3D professionnelle grand format ?
Les principaux critères sont le volume d’impression, la précision mécanique, le choix des matériaux, les possibilités d’extrusion, le débit d’impression, la présence éventuelle d’une enceinte, les options de double extrusion, l’encombrement de la machine et les possibilités d’évolution.
Il faut également tenir compte de l’accompagnement proposé pour le montage, la mise en service et le choix des équipements afin de sélectionner une configuration réellement adaptée aux pièces à produire.
Combien coûte une imprimante 3D professionnelle grand format comme la MODIX BIG-120X ?
Le prix d’une MODIX BIG-120X dépend de la configuration retenue, des têtes d’impression, des options et équipements complémentaires, ainsi que des prestations de montage et de mise en service.
Le plus pertinent est de consulter ERM Fab&Test afin de définir la configuration adaptée à votre application et d’obtenir une proposition personnalisée.
Liens externes
M3D//Big120X-V5
Fiche technique
- Epaisseur de couche
- 0.05 à 1,2 mm
- Poids
- 170kg
- Matériaux compatibles
- PLA, PETG, ABS, ASA, PA (Nylon), PC, TPU, composites chargés carbone/verre
- Dimensions machine
- 1556x1060x1506mm
- Diamètre du filament
- 1,75mm
- Diamètre de buse
- 0,4 / 0,6 / 0,8 mm
- Température maximale de l'extrudeur
- Jusqu’à 500 °C selon configuration
- Technologie d'impression
- Extrusion (FFF, FDM...)
- Volume d'impression
- 1200x600x640mm
- Résolution axes X/Y
- 10 µm
- Résolution axe Z
- 0.5 µm
- Vitesse d'impression
- Jusqu’à 100 mm/s
- Connectivité
- Ethernet, Wi-Fi amovible
- Nombre d'extrudeurs
- 1 (IDEX en option)
- Plateau chauffant
- 120°C
