Big 120X v3, Modix, Imprimante 3D FDM Grand format
6 860,00 €
HT
8 232,00 € TTC
Référence : M3D//Big120X-V3
Imprimante 3D Modix Big-120X V3 en Kit. Volume d'impression 1200x600x640mm. Connectivité: WiFi, SD, USB. Un ou deux extrudeurs. Détection de fin de filament. Enceinte fermée en option. Composants de haute qualité: E3D, Igus, Hiwin, Meanwell...
Nous consulter pour une prestation d'assemblage, mise en service et tests fonctionnels.
Modix Big-120X
L'imprimante Modix Big-120X V3 est une imprimante 3D professionnelle de grand volume, offrant un volume de construction de 1200 x 600 x 660 mm. Son volume d'impression est augmenté de 10 % par rapport aux modèles précédents.
Grande surface et précision
Grand volume d'impression de 1200 x 600 x 660 mm
Vitesse et précision
Imprimez en haute résolution de 50 microns jusqu'aux grands objets robustes.
Ecran tactile
L'imprimante Modix Big-120 est dotée d'un écran tactile de 7 pouces amélioré pour une utilisation facile et pour afficher les données d'état en temps réel. Grâce au module WiFi, vous pouvez l'utiliser à distance avec un PC ou même un téléphone portable.
Points Forts
Chassis

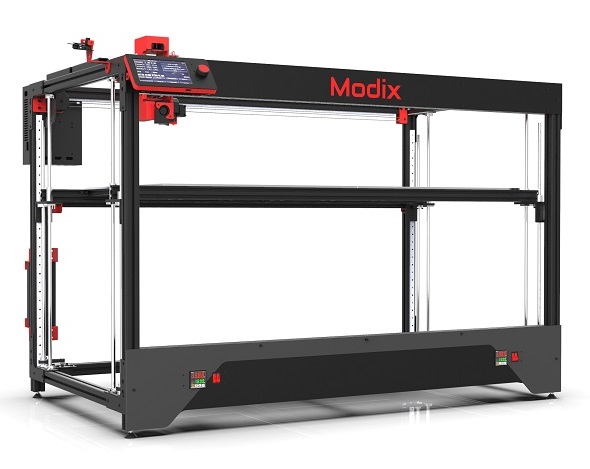

- Profils solides en aluminium 40X40 à rainures en T
- Supports et joints en aluminium découpés au laser et revêtus de poudre

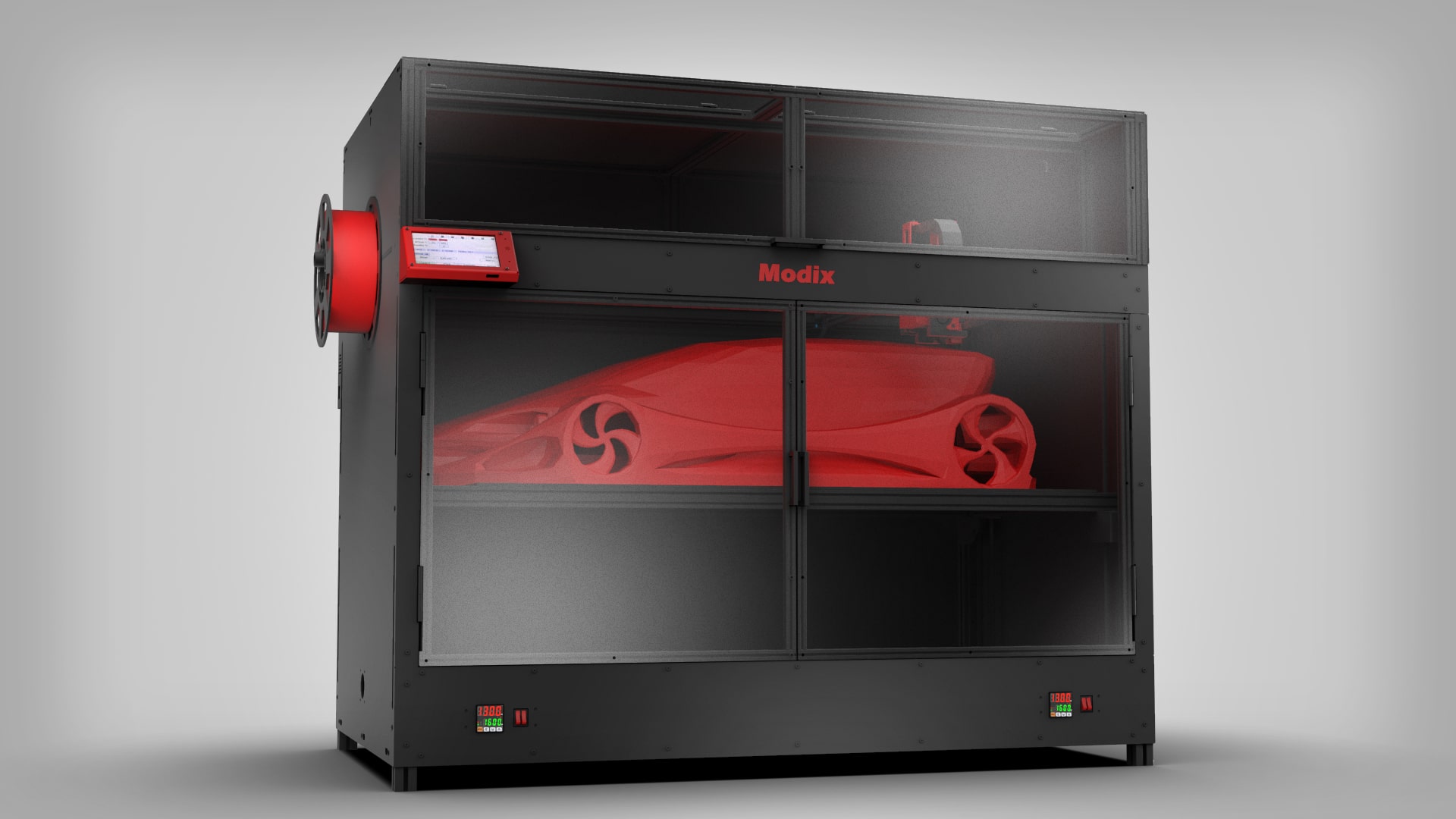

- Boitier fermée faite de panneaux composites en aluminium noir de 3 mm (ACP).
- Supports et joints en aluminium découpés au laser et revêtus de poudre
- Boitier fermée faite de panneaux composites en aluminium noir de 3 mm (ACP).
Interface
- Écran tactile Duet3d de 7 pouces - intégré au contrôleur
- Accès WiFi pour le contrôle à distance depuis un téléphone portable ou un PC, permettant aux utilisateurs de télécharger des fichiers d'impression directement depuis leur poste de travail
- Emplacement pour carte SD et USB
Système de mouvements
- Rails de guidage linéaire Hiwin MGW12H
- Quatre vis à billes Z pour l'axe Z de 16 mm de diamètre, au pas de 4 mm
- Courroie de distribution Gates GT2 de 9 mm de large, renforcée par de la fibre de verre
- Moteurs des axes : Motech Nema 17 60mm de longueur MT-1705HS200A | Couple de maintien : 8,2 kg.cm (114 oz.in) | Courant / Phase : 2.00A | Précision de la position : X-10 Micron, Y-10 Micron, Z-0,5 Micron
- Vitesse d'impression: Qualité normale 60 mm/sec, Tirage 100 mm/sec, Calculé pour buse de 0,4mm. Les buses plus grandes impriment normalement plus lentement mais fournissent des pièces beaucoup plus rapidement en raison d'un nombre réduit de couches (couche plus épaisse = résolution plus faible = résultats plus rapides).
Plate-forme d'impression
- Plaque d'aluminium moulée de 6,35 mm d'épaisseur, usinée par Alcoa Mic6, fabriquée aux États-Unis.
- Système de chauffe à courant alternatif 1370 Watts. Nécessite une source de courant alternatif indépendante supplémentaire de 15A.
- Deux zones de chauffage. Taille intérieure de 200x200mm pour les petits objets et une consommation d'énergie réduite.
- Température maxi: 120°C
- Surface d'impression: Film PEI avec feuille adhésive haute température 3M
Nivellement automatique du lit
- Via un palpeur BL en standard
- La topologie de la forme du lit est conservée dans la mémoire du contrôleur et activée avant chaque impression.
- Nombre de points de palpage : Big60 100 points, Big120 200 points
Extrudeur
- Extrudeurs E3D Aero à entraînement direct pour les extrudeurs primaire et secondaire.
- Rapport d'engrenage d'entraînement des l'extrudeurs 3:1 pour plus de puissance et précision.
- Nema17 40mm pour l'extrusion haute puissance.
- Rouleau tendeur réglable
- Rapport d'engrenage d'entraînement des l'extrudeurs 3:1 pour plus de puissance et précision.
- Nema17 40mm pour l'extrusion haute puissance.
- Rouleau tendeur réglable
Tête chauffante
- Tête chauffante standard: E3D V6 Volcano High-Flow
- En options, E3D V6 Standard pour les très petits objets avec beaucoup de détails ou Super Volcano pour les impressions à grand débit et pour l'impression d'objets volumineux
- Le diamètre du filament de 1,75 mm est le diamètre par défaut, mais le client final peut le changer pour un filament de 3 mm.
- Buses Volcano en laiton de 0,4, 0,6 et 0,8 mm.
- Des diamètres de buse plus petits sont disponibles pour la tête chauffante optionnelle E3D V6 standard
- Cartouche chauffante 24V 40W. Température maximale de 285°C par défaut. Les têtes chauffantes peuvent être converties à une température plus élevée allant jusqu'à 500°C par changement de la thermistance
- Ventilateur soufflant de refroidissement partiel
- En options, E3D V6 Standard pour les très petits objets avec beaucoup de détails ou Super Volcano pour les impressions à grand débit et pour l'impression d'objets volumineux
- Le diamètre du filament de 1,75 mm est le diamètre par défaut, mais le client final peut le changer pour un filament de 3 mm.
- Buses Volcano en laiton de 0,4, 0,6 et 0,8 mm.
- Des diamètres de buse plus petits sont disponibles pour la tête chauffante optionnelle E3D V6 standard
- Cartouche chauffante 24V 40W. Température maximale de 285°C par défaut. Les têtes chauffantes peuvent être converties à une température plus élevée allant jusqu'à 500°C par changement de la thermistance
- Ventilateur soufflant de refroidissement partiel
Ouverture à tous filaments
- La tête d'impression supporte presque tous les filaments existants, y compris : PLA, ABS, Filaments chargés (Fibre de carbone, bois, cuivre, laiton, magnétique), PHA, PVA, Nylon, TPE et TPU (Flexibles), CPE Copolyester, PETG...
- Filament ouvert - Tout filament provenant de n'importe quel fabricant peut être utilisé.
- Détecteur de fin de filament: Il permet de mettre le travail d'impression en pause lorsque le filament est épuisé.
Logiciels
Logiciels Open Source
- Firmware open source Duet RepRap: Le principal firmware pour l'impression 3D permettant de nombreuses configurations et une personnalisation facile grâce au système de macros.
- On peut choisir parmi tous les slicers et contrôleurs d'imprimantes 3D disponibles, y compris : Slic3r, Cura, et Simplify3D (recommandé).
- Des configurations d'imprimantes spécifiques sont fournies dans l'espace client.
Vidéo
M3D//Big120-V3
Fiche technique
- Epaisseur de couche
- 50 à 800 µm
- Matériaux compatibles
- PLA, ABS, Nylon, PVA, PETG, Filaments chargés... (Paramétrie ouverte)
- Diamètre du filament
- 1,75mm
- Diamètre de buse
- 0.4, 0.6, 0.8, 1 et 1.2 mm
- Température maximale de l'extrudeur
- 285° ou 400°C (Option)
- Technologie d'impression
- Extrusion (FFF, FDM...)
- Volume d'impression
- 1200 x 600 x 640 mm
- Résolution axes X/Y
- 10 µm
- Résolution axe Z
- 0.5 µm
- Connectivité
- WiFI, USB, SD
- Nombre d'extrudeurs
- 1 ou 2
Référence : M3D//Big120X-V3
Imprimante 3D Modix Big-120X V3 en Kit. Volume d'impression 1200x600x640mm. Connectivité: WiFi, SD, USB. Un ou deux extrudeurs. Détection de fin de filament. Enceinte fermée en option. Composants de haute qualité: E3D, Igus, Hiwin, Meanwell...
Nous consulter pour une prestation d'assemblage, mise en service et tests fonctionnels.
