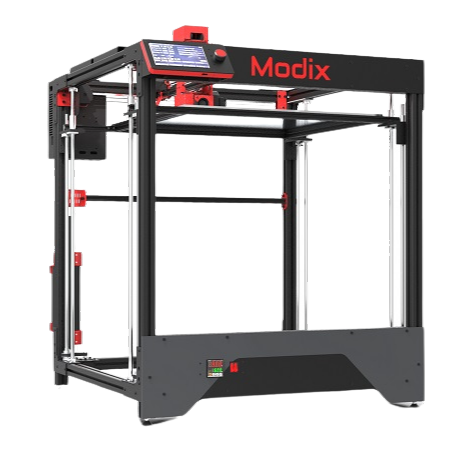

MODIX Big 60
Imprimante 3D Modix BIG-60 V5 - Volume d'impression : 600x600x660mm - Une tête d'extrusion - en kit.
GEN5 : Ethernet de série, Wi-Fi désactivable par retrait du dongle, nouvel écran tactile et nouvelle interface de contrôle.
Frais de port depuis l'usine Modix jusqu'en France inclus.
Modix BIG-60 GEN5
Une imprimante 3D grand format modulaire pour le prototypage, l’outillage et la production
La Modix BIG-60 GEN5 est une imprimante 3D professionnelle grand format conçue pour fabriquer de grands prototypes, des outillages et des pièces de production. Elle permet de produire des éléments volumineux d’un seul tenant afin de limiter les assemblages et les opérations de post-traitement.
Cette nouvelle génération conserve la conception ouverte, modulaire et évolutive de la gamme Modix, tout en intégrant une nouvelle électronique, une connectivité enrichie et une interface de contrôle modernisée. La BIG-60 peut ainsi être configurée avec différentes têtes d’impression et plusieurs équipements pour répondre aux besoins de précision, de débit ou d’impression multi-matériaux.
Un grand volume dans un format maîtrisé
Avec un volume d’impression de 600 × 600 × 660 mm dans un châssis de 906 mm de large, la BIG-60 permet de fabriquer de grandes pièces monoblocs tout en conservant un encombrement adapté aux environnements professionnels.
De la haute précision au très haut débit
La gamme de têtes Griffin permet d’adapter la BIG-60 à chaque production : couches jusqu’à 50 µm avec la High Resolution ou débit supérieur à 500 g/h avec la Griffin Ultra.
Vidéo de présentation de la Modix BIG60
Point forts de la Modix BIG60
Modix GEN5 : une plateforme connectée et évolutive
La BIG-60 GEN5 adopte une nouvelle architecture électronique articulée autour du contrôleur Duet 3 6HC. Elle modernise le pilotage de la machine tout en préparant la plateforme à de futures extensions.

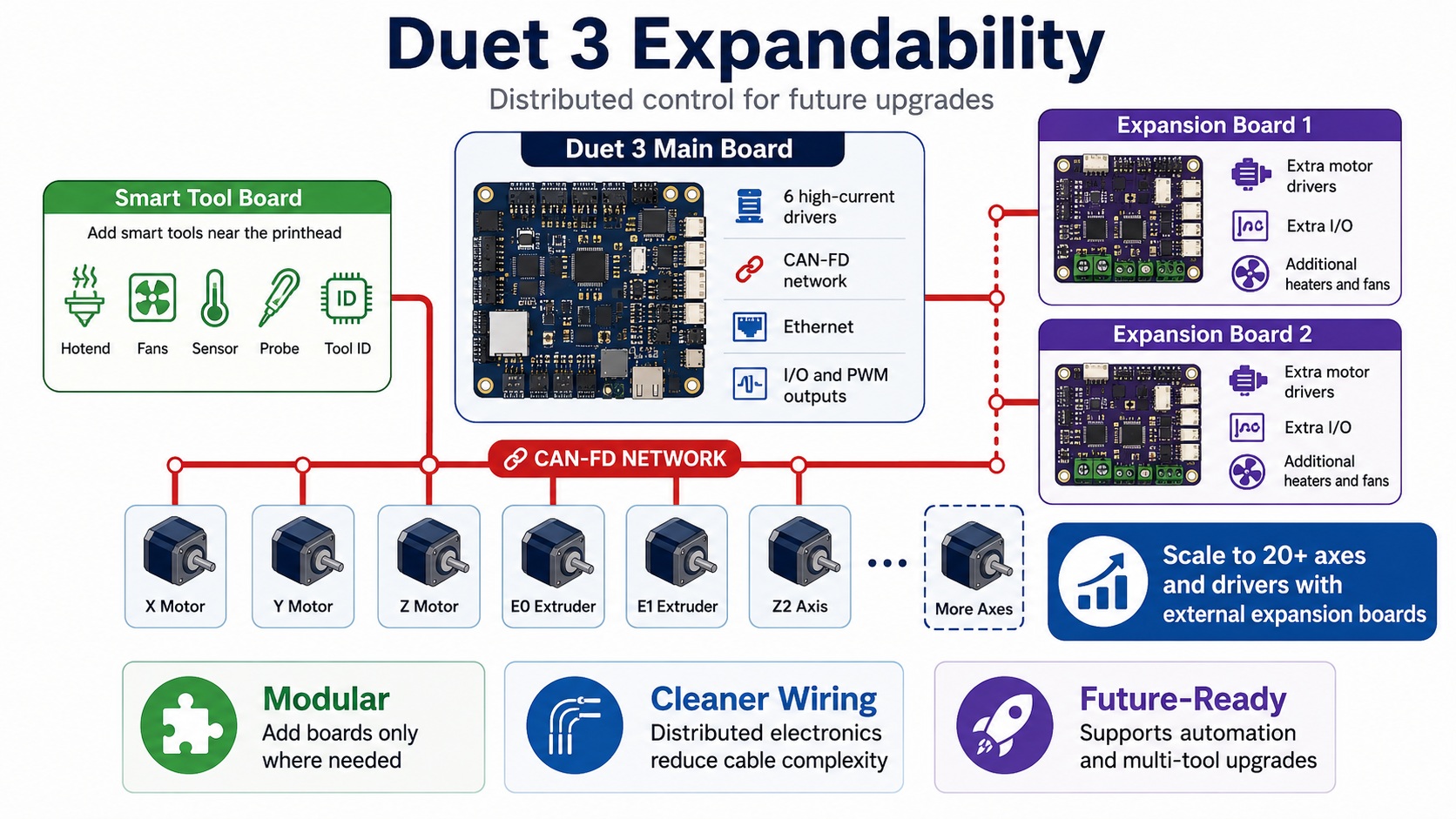

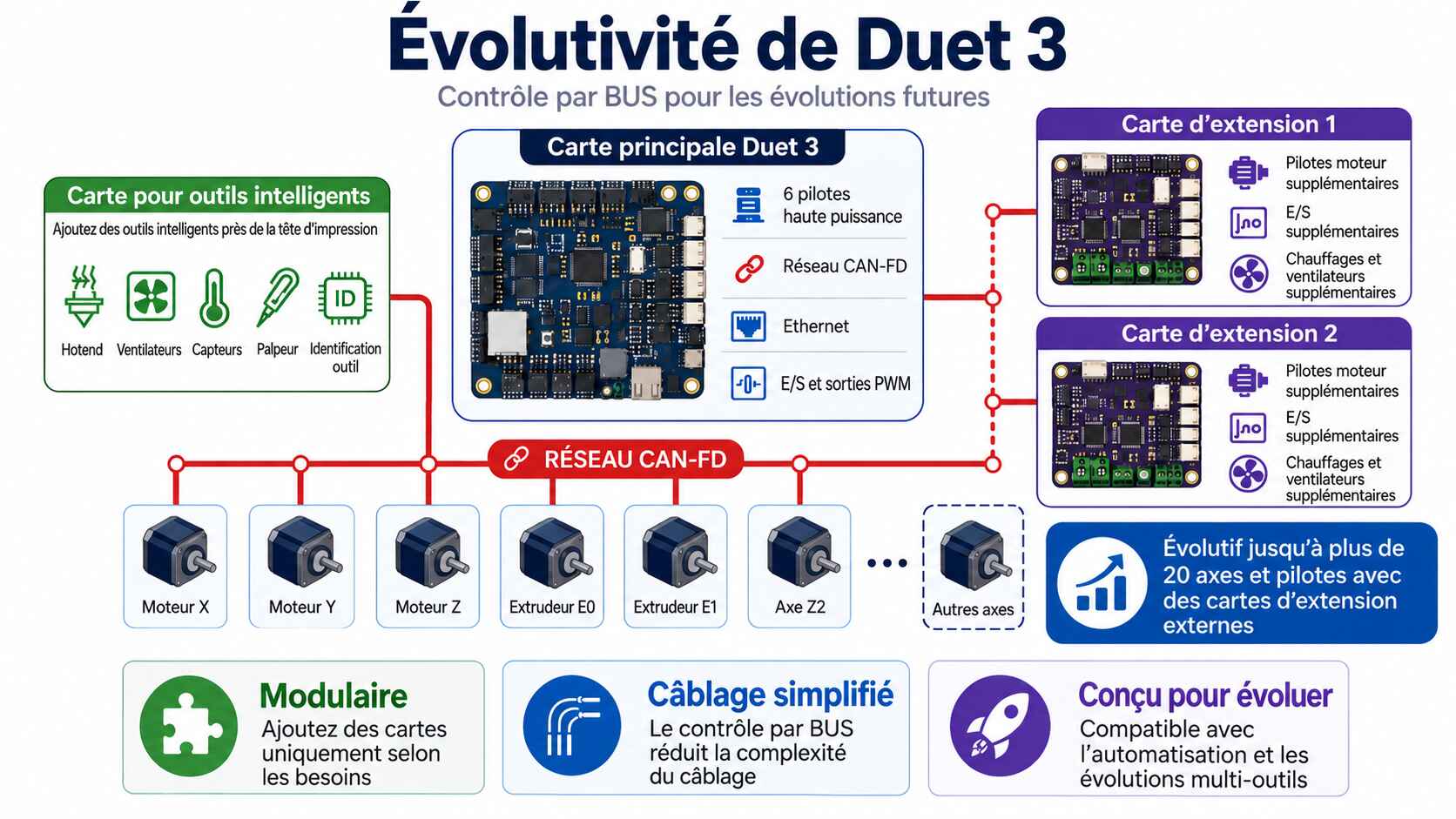

Duet 3 et communication CAN-FD
Le réseau CAN-FD assure la communication numérique entre le contrôleur principal et la tête d’impression. Une carte électronique placée à proximité de la tête regroupe la gestion du hotend, des ventilateurs, des capteurs et du palpeur, tout en intégrant un accéléromètre.
Cette architecture distribuée simplifie le câblage et facilite l’ajout de nouveaux pilotes, capteurs, axes ou outils au moyen de cartes d’extension.

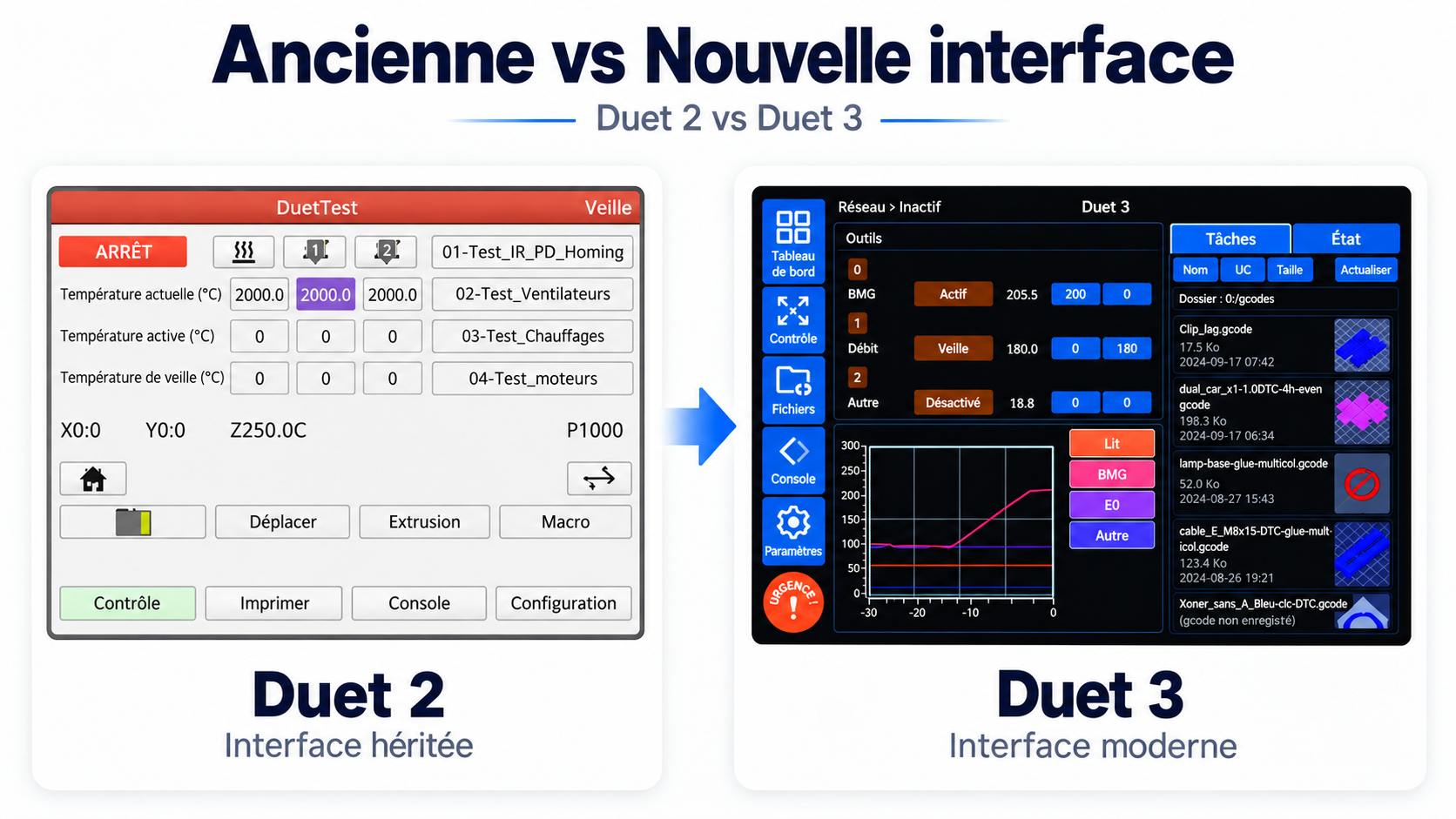

Nouvelle interface et connectivité complète
La GEN5 bénéficie d’un nouvel écran tactile et d’une interface modernisée. Duet Web Control permet également de piloter et de surveiller la machine depuis le navigateur d’un ordinateur, d’une tablette ou d’un téléphone connecté au réseau.
L’Ethernet est intégré de série pour assurer une connexion filaire stable. Le Wi-Fi repose sur un dongle amovible, qui peut être physiquement retiré dans les environnements soumis à des exigences de cybersécurité. Des connexions USB et une carte SD complètent les possibilités de transfert et de stockage.
Grand format et calibration automatisée

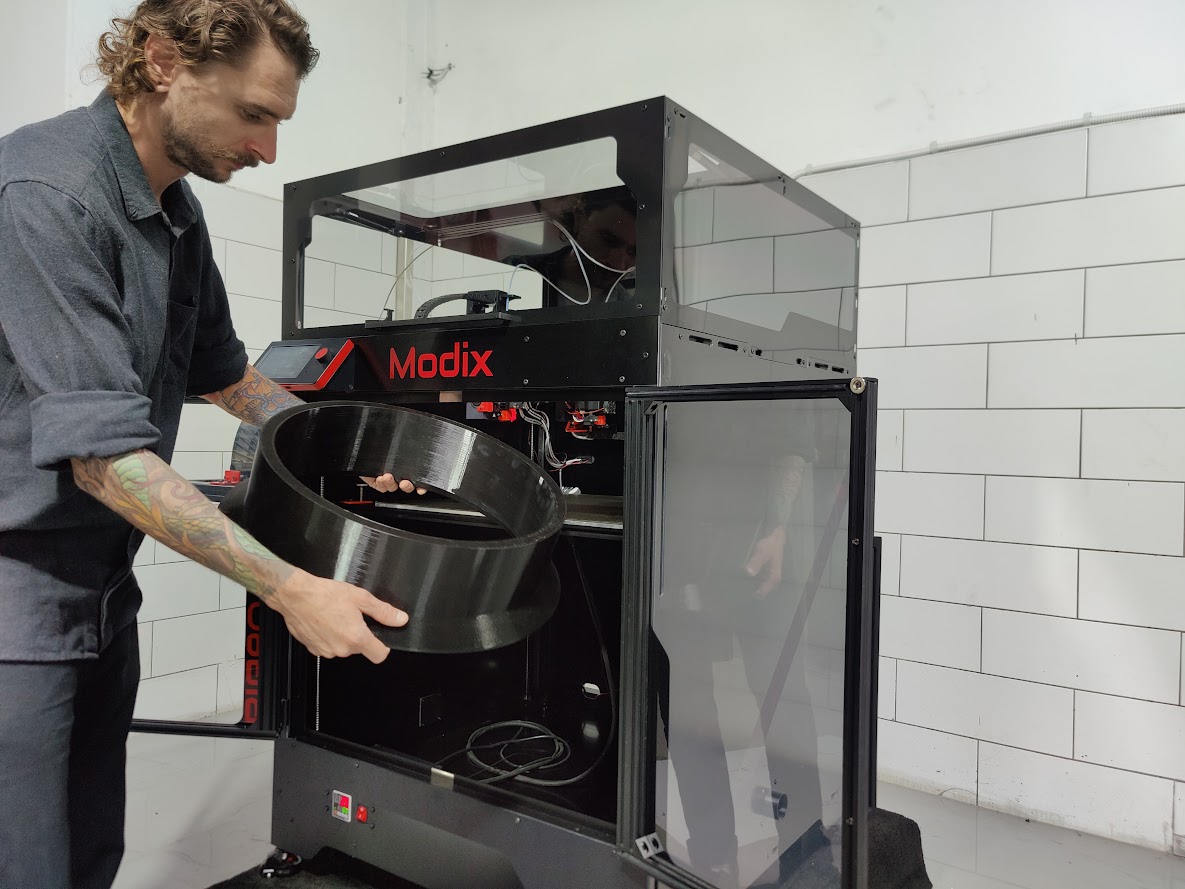

Grand format d'impression
Avec son volume d’impression de 600 × 600 × 660 mm, la Modix BIG-60 GEN5 permet de produire des pièces volumineuses d’un seul tenant tout en conservant un format relativement compact pour une imprimante 3D professionnelle grand format.
Sa structure modulaire en profilés aluminium et son système de mouvement sont conçus pour associer grande capacité d’impression et précision. La résolution de positionnement annoncée atteint 10 µm sur les axes X/Y et 0,5 µm sur l’axe Z.
0
Litres de volume de fabrication
Calibration automatisée du plateau et du portique
La BIG-60 dispose de quatre moteurs indépendants sur l’axe Z. La machine peut ainsi compenser automatiquement les écarts de hauteur entre les différents points du plateau et assurer son nivellement avant l’impression.

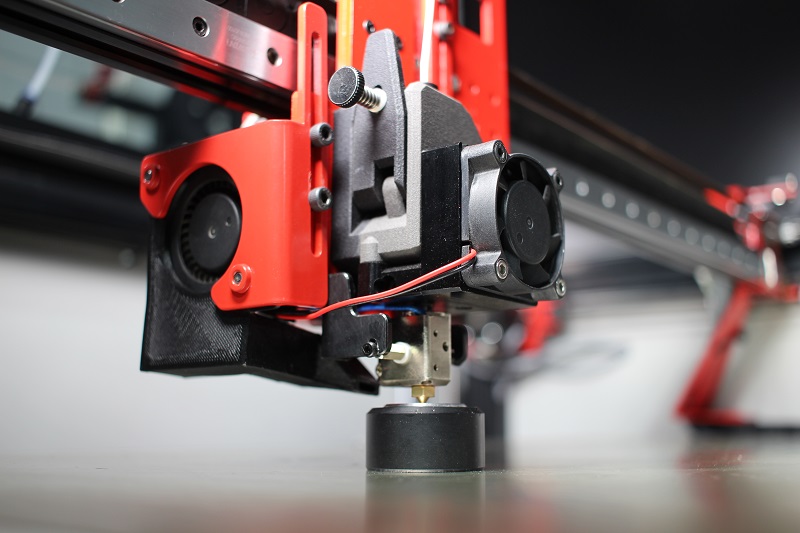

Le système réalise également l’alignement du portique et le réglage du décalage Z de la buse. Ces fonctions facilitent la préparation de la machine et contribuent à obtenir une première couche régulière sur l’ensemble du grand plateau d’impression.
0
µm
Résolution de positionnement X/Y
0
µm
Résolution de positionnement Z
Une tête Griffin adaptée à chaque besoin
La Modix BIG-60 GEN5 peut adapter sa tête d’impression au type de pièce à produire. La famille Griffin couvre ainsi les besoins allant de l’impression de détails fins à la fabrication rapide de pièces de grand volume.
La Griffin Standard équipe la machine de base, tandis que les versions High Resolution, High-Flow et Griffin Ultra permettent de privilégier respectivement la finesse, le débit ou la production à très haut débit.
Griffin Standard
Le compromis entre qualité et vitesse pour les impressions courantes.
■ Débit : jusqu’à 40 mm³/s
■ Buses incluses : 0,4 / 0,6 / 0,8 mm
■ Hauteur de couche minimale : 0,15 mm
Griffin High Resolution
Pour les petites pièces, les détails fins et les applications nécessitant une précision élevée.
■ Débit : jusqu’à 15 mm³/s
■ Buses : de 0,2 à 0,8 mm
■ Hauteur de couche : jusqu’à 0,05 mm (50 µm)
Griffin High-Flow
Une solution haut débit destinée à réduire le temps d’impression des pièces volumineuses.
Débit : jusqu’à 90 mm³/s
Buse maximale : 1,4 mm
Hauteur de couche minimale : 0,32 mm

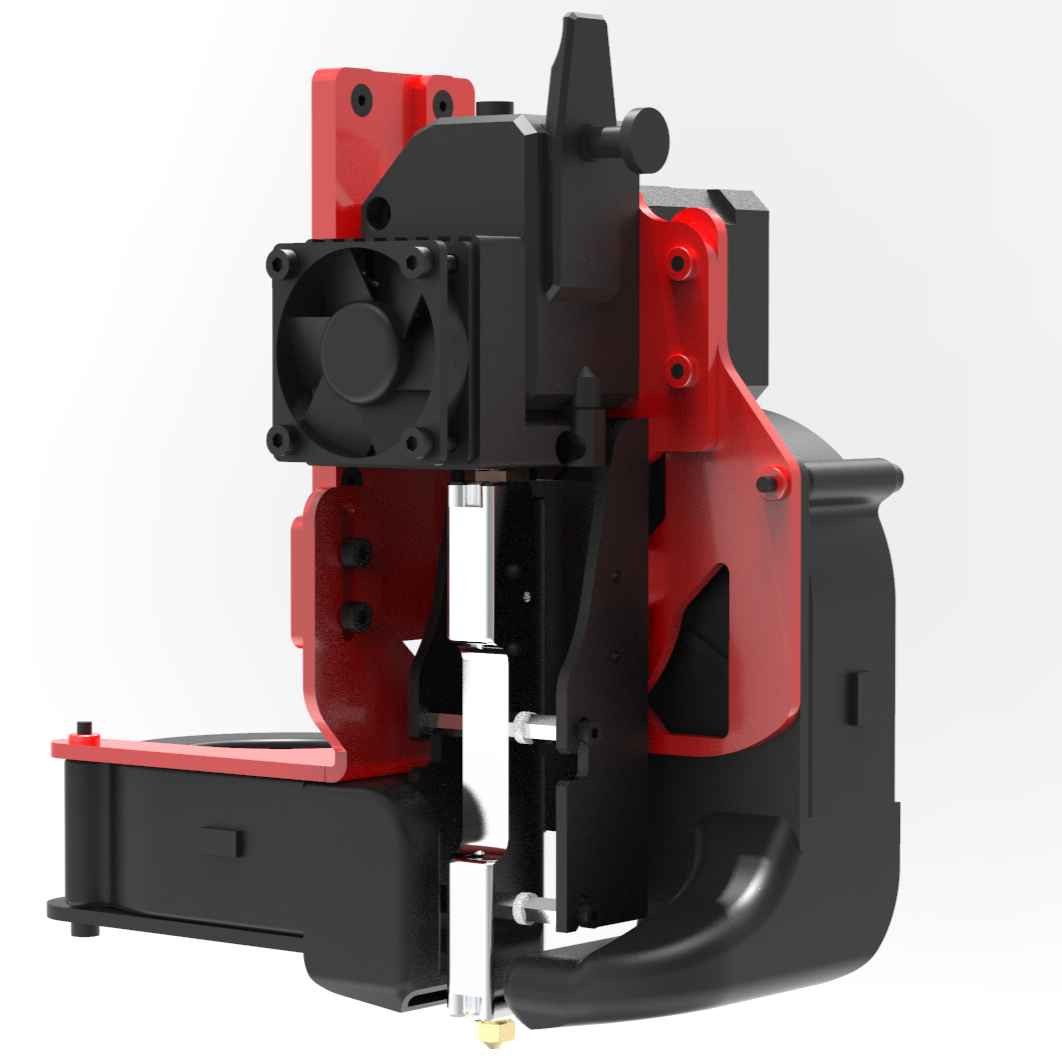

Griffin Ultra
La configuration dédiée aux impressions de grand volume nécessitant un débit très élevé.
Débit : jusqu’à 160 mm³/s
Extrusion : jusqu’à 500 g/h
Buse maximale : 1,6 mm
Hauteur de couche : de 0,32 à 1,2 mm
Voir les épaisseurs de couches en fonction de la buse et de l'extrudeur (mm)
| Buse | Griffin High Resolution | Griffin Standard | Griffin High-Flow | Griffin Ultra | ||||
|---|---|---|---|---|---|---|---|---|
| Min. | Max. | Min. | Max. | Min. | Max. | Min. | Max. | |
| 0,2 mm | 0,05 | 0,15 | — | — | — | — | — | — |
| 0,4 mm | 0,05 | 0,32 | 0,15 | 0,32 | — | — | — | — |
| 0,6 mm | 0,15 | 0,45 | 0,15 | 0,45 | — | — | — | — |
| 0,8 mm | 0,20 | 0,60 | 0,20 | 0,60 | 0,32 | 0,60 | 0,32 | 0,60 |
| 1,0 mm | — | — | 0,32 | 0,75 | 0,32 | 0,75 | 0,32 | 0,75 |
| 1,2 mm | — | — | 0,32 | 0,90 | 0,32 | 0,90 | 0,32 | 0,90 |
| 1,4 mm | — | — | 0,32 | 1,00 | 0,32 | 1,00 | 0,32 | 1,00 |
| 1,6 mm | — | — | 0,32 | 1,20 | 0,32 | 1,20 | 0,32 | 1,20 |
Hauteur de couche minimale testée : 50 µm. À titre indicatif, la hauteur maximale de couche correspond généralement à environ 75 % du diamètre de la buse.

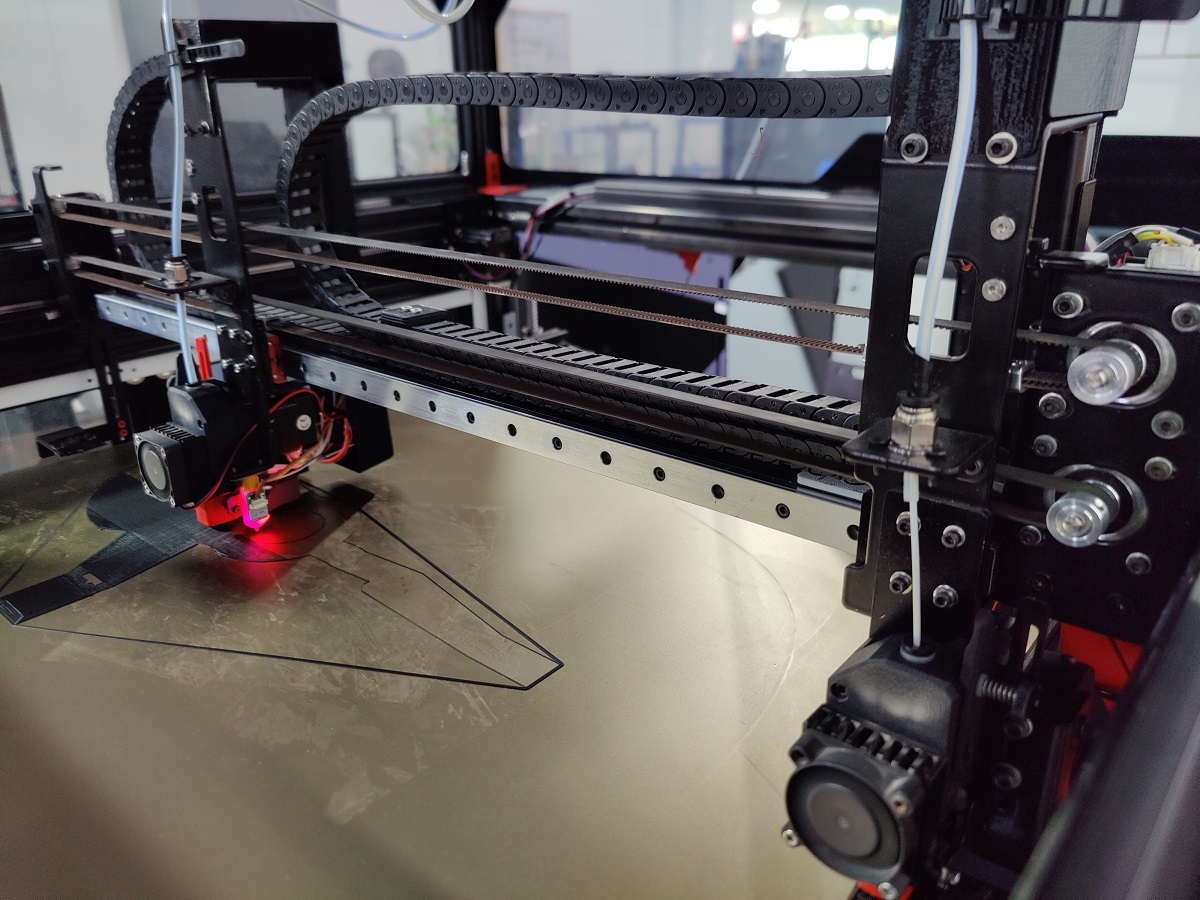

IDEX : impression bi-matière et supports solubles
La Modix BIG-60 GEN5 peut recevoir en option un système IDEX avec deux têtes d’impression indépendantes. Cette configuration permet d’utiliser deux matériaux au cours d’une même impression et élargit fortement les possibilités pour les pièces complexes.
Deux têtes indépendantes pour plus de liberté
Avec l’IDEX, chaque extrudeur peut être piloté indépendamment. Il devient ainsi possible d’associer un matériau principal à un matériau de support soluble ou détachable, particulièrement utile pour les cavités, les géométries internes et les zones difficiles d’accès.
L’utilisation de supports solubles facilite la réalisation de formes complexes et réduit les opérations manuelles de post-traitement. Les surfaces inférieures peuvent ainsi être obtenues plus propres, avec moins de ponçage ou de finition après impression.
Continuité d’impression et changement de matériau
La seconde tête peut également être utilisée pour automatiser les changements de filament et réduire les interruptions pendant l’impression. L’IDEX permet ainsi d’alterner les matériaux au sein d’un même travail tout en améliorant la polyvalence de la machine.
2 têtes indépendantes
Deux extrudeurs pilotés séparément
Multi-matériaux
Deux matériaux au cours d’une même impression
Supports solubles
Pour faciliter les géométries complexes
IDEX en option
Configuration disponible sur la BIG-60 GEN5

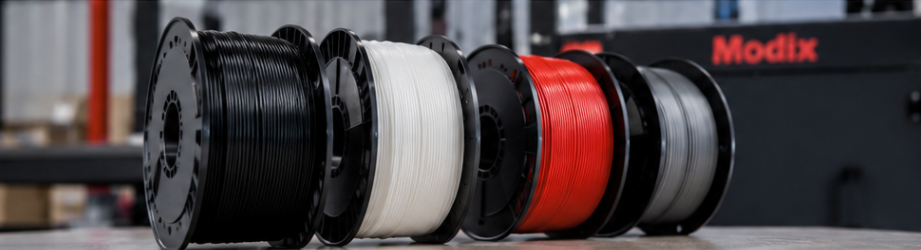

Un système ouvert pour choisir ses matériaux
La Modix BIG-60 GEN5 utilise du filament standard de 1,75 mm et permet de travailler avec des matériaux de différentes marques. Cette architecture ouverte laisse ainsi le choix du filament en fonction des propriétés recherchées, de l’application et du budget.
Des matériaux pour le prototypage comme pour les pièces fonctionnelles
La BIG-60 peut être utilisée avec les thermoplastiques couramment employés en impression 3D professionnelle, des matériaux simples à imprimer comme le PLA ou le PETG jusqu’aux filaments techniques destinés aux applications plus exigeantes.
Selon la configuration de la machine et de la tête d’impression, elle peut également travailler avec des matériaux flexibles, des polymères techniques et des filaments chargés en fibres.
Matériaux standards
PLA, PETG et autres filaments courants
Matériaux techniques
Pour les pièces fonctionnelles et les applications exigeantes
Filaments multi-marques
Liberté de choisir son fournisseur de matériau
Matériaux chargés
Buses adaptées aux filaments abrasifs et renforcés
Adapter la configuration au matériau
Certains matériaux nécessitent des conditions d’impression spécifiques. Une enceinte fermée aide à maîtriser l’environnement thermique pour les polymères sensibles au retrait, tandis qu’un système de séchage est recommandé pour les filaments hygroscopiques. Pour les matériaux abrasifs ou chargés en fibres, l’utilisation d’une buse résistante à l’usure est recommandée.
La liberté de matériaux pour vos projets grands formats
Choisissez vos filaments selon vos besoins et votre application.
Fiabilité et continuité des impressions
Les impressions grand format peuvent durer de nombreuses heures, voire plusieurs jours. La Modix BIG-60 intègre plusieurs dispositifs destinés à limiter les interruptions inutiles et à sécuriser les impressions longues.
Détection des problèmes d’extrusion
Le détecteur de filament surveille notamment les bouchages du hotend, les nœuds sur la bobine, la fin de filament et les situations de sous-extrusion.
Protection contre les collisions
Un détecteur de collision constitue une sécurité supplémentaire en cas de défaillance du système de nivellement et peut empêcher la tête d’impression de venir heurter le plateau.
Mise en pause de l’impression
Lorsqu’un défaut surveillé est détecté, l’impression peut être mise en pause afin d’éviter de poursuivre inutilement un travail compromis.
Pensée pour les impressions de longue durée
Ces fonctions prennent tout leur intérêt sur une imprimante 3D grand format, où une interruption tardive peut représenter de nombreuses heures de travail et une quantité importante de matière. La surveillance de l’extrusion et les dispositifs de sécurité contribuent ainsi à fiabiliser les productions longues.
Équipements et options de la Modix BIG-60 GEN5
La Modix BIG-60 GEN5 peut être configurée avec différents équipements afin d’adapter la machine aux matériaux utilisés, aux contraintes de production et à l’environnement dans lequel elle est installée.

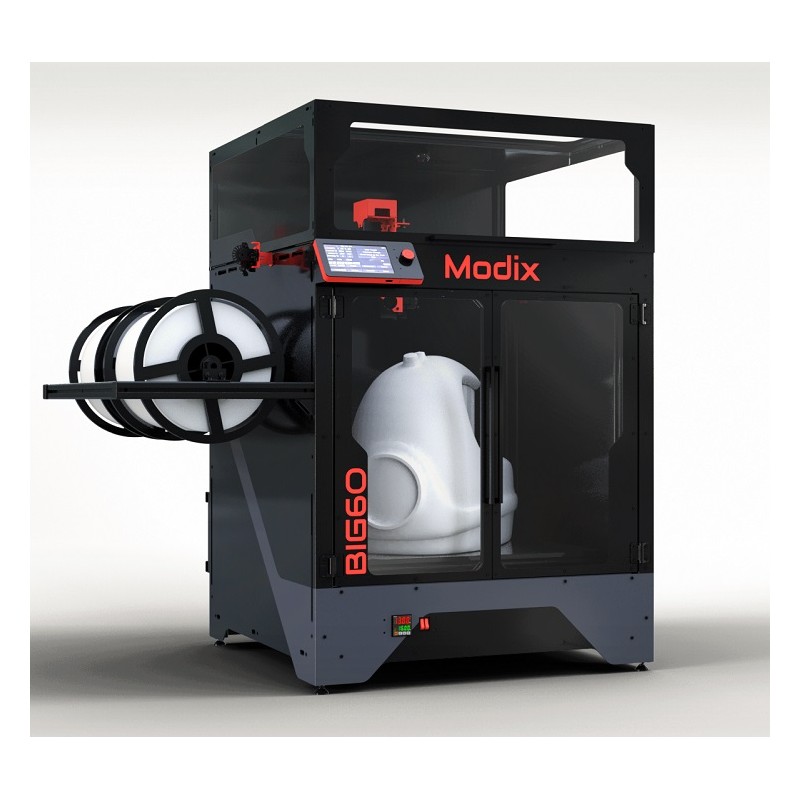

Enceinte fermée
L’enceinte optionnelle aide à stabiliser l’environnement thermique autour de la pièce et facilite l’impression de matériaux sensibles aux variations de température.

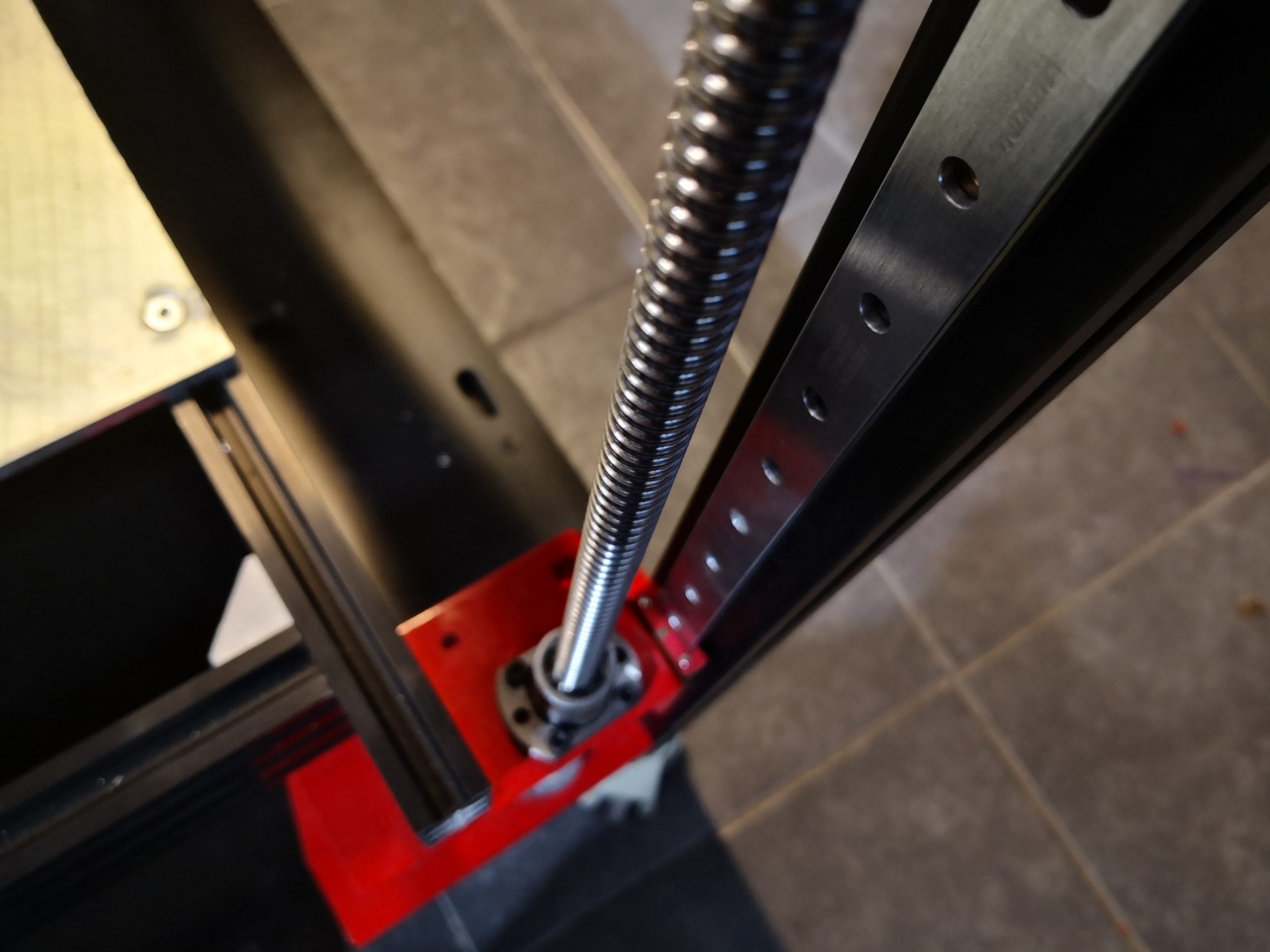

Rails HIWIN sur l’axe Z
Les rails linéaires HIWIN remplacent les tiges lisses de l’axe Z pour offrir un guidage plus rigide et plus précis du plateau.

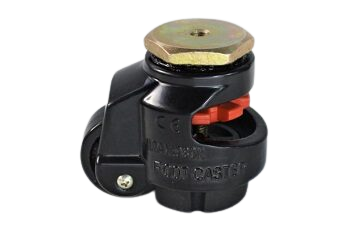

Roulettes
Les roulettes facilitent le déplacement de la machine et disposent de pieds de nivellement réglables pour stabiliser l’imprimante une fois en position.

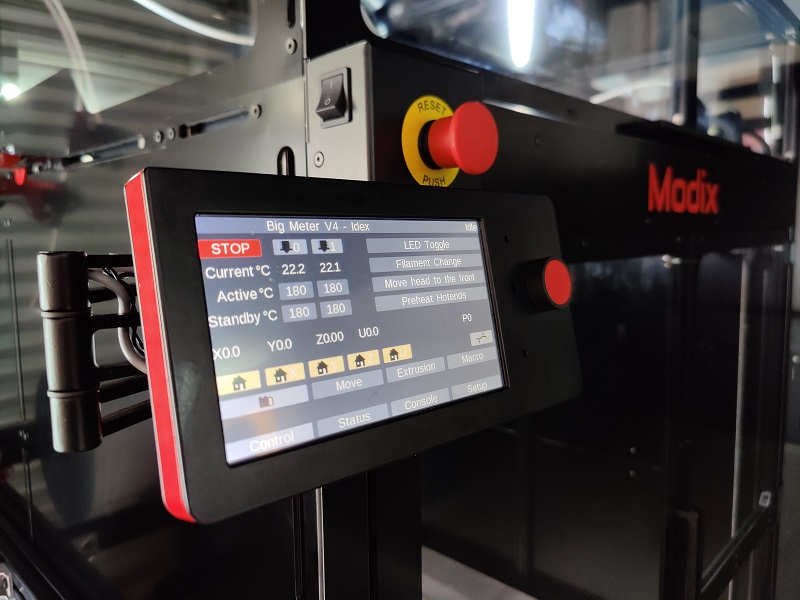

Écran inclinable et arrêt d’urgence
Cette option combine un écran inclinable, un grand bouton d’arrêt d’urgence et un interrupteur d’alimentation accessible en façade.

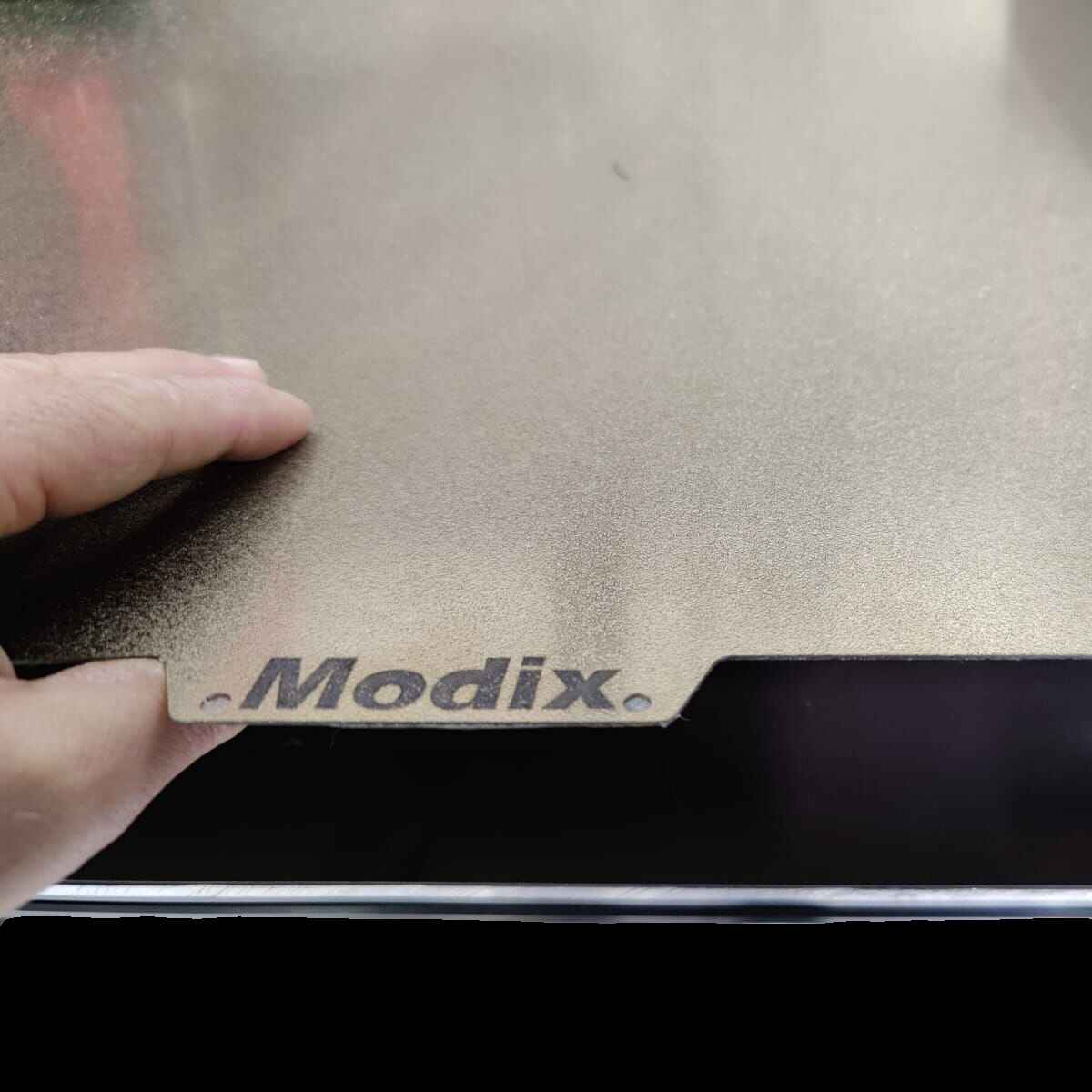

Plateau magnétique
Le plateau magnétique facilite le retrait des pièces imprimées. Il propose une face PEI texturée et une face avec feuille PEI pour adapter l’état de surface inférieur de la pièce.

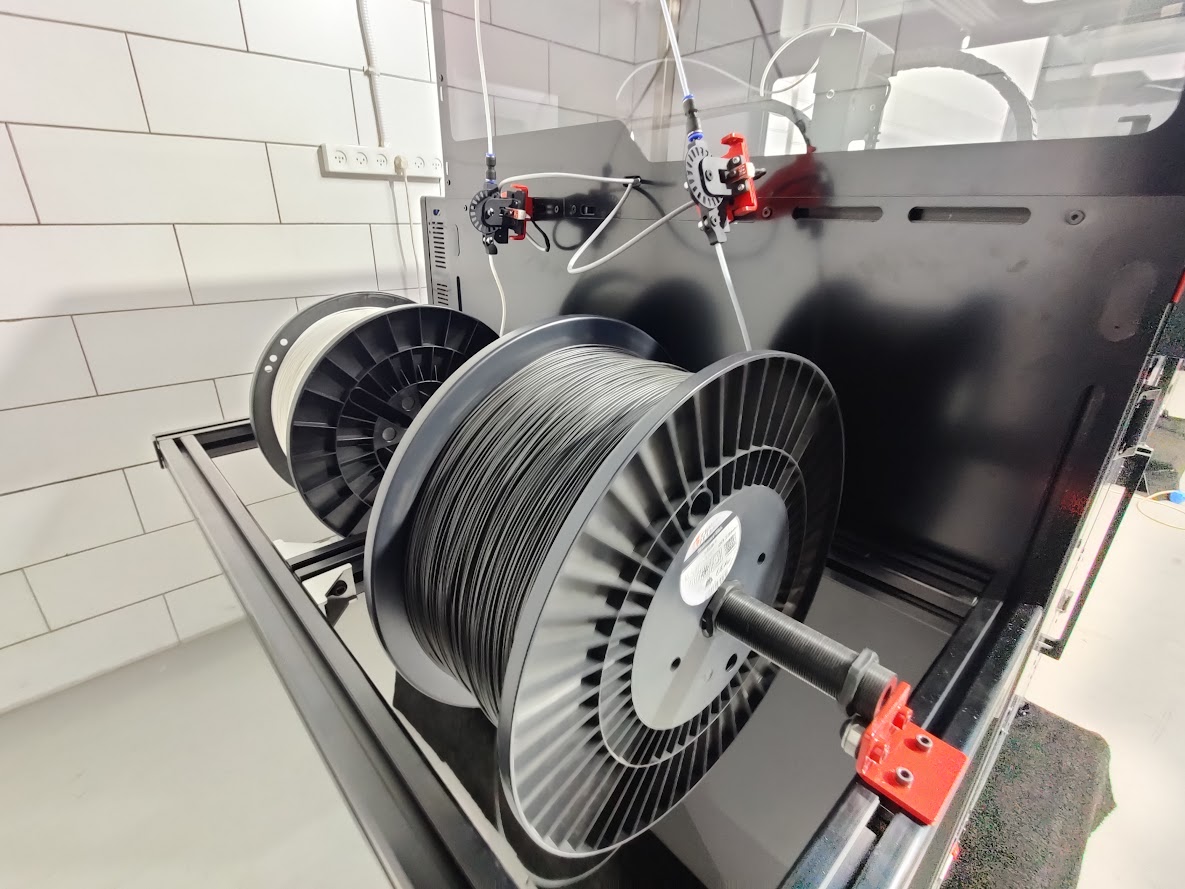

Support de bobine 8 kg
Le support grande capacité permet d’utiliser des bobines jusqu’à 8 kg, afin de limiter les changements de filament pendant les impressions longues.

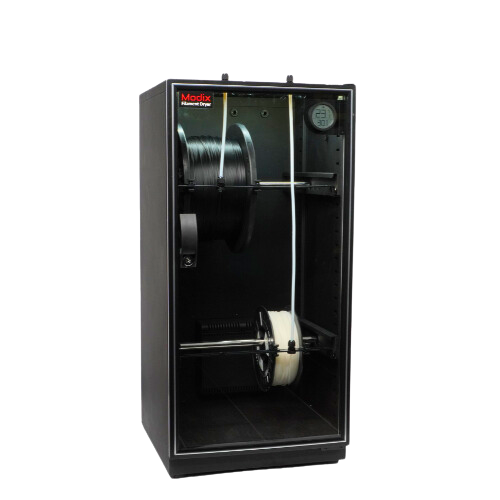

Sécheur de filament
Le sécheur de filament aide à maintenir les matériaux hygroscopiques dans de bonnes conditions avant et pendant l’impression. Il peut accueillir deux bobines de 5 kg ou une bobine de 8 kg.

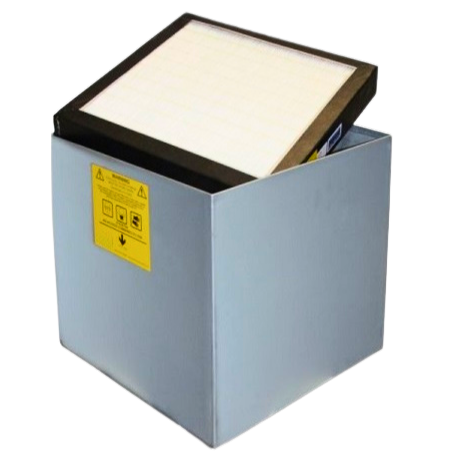

Filtre à air actif
Le filtre à air actif associe un préfiltre, un filtre HEPA et un filtre à charbon actif pour traiter poussières, particules fines et fumées.
Une configuration adaptée à vos besoins
Le choix des équipements dépend des matériaux utilisés, des dimensions des pièces et de votre environnement de production. ERM Fab&Test peut vous accompagner dans la définition de la configuration la plus adaptée à votre application.
Logiciels et pilotage de la Modix BIG-60 GEN5
La Modix BIG-60 GEN5 associe un volume d’impression de 600 × 600 × 660 mm à une architecture modulaire pensée pour les usages professionnels. Sa plateforme GEN5 apporte notamment le contrôleur Duet 3, la communication CAN et une connectivité réseau complète.
Duet Web Control
L’interface web permet de piloter et de surveiller la BIG-60 depuis le navigateur d’un ordinateur, d’une tablette ou d’un téléphone connecté au réseau. Les fichiers d’impression peuvent être envoyés directement à la machine et les principaux paramètres suivis à distance.
RepRapFirmware open source
La BIG-60 GEN5 fonctionne avec RepRapFirmware, un firmware open source conçu pour offrir un haut niveau de configuration. Son système de macros permet notamment de créer ou d’adapter des routines de fonctionnement selon les besoins.
Choisissez votre slicer
Modix fournit des profils testés pour PrusaSlicer et Cura dans l’espace client. La plateforme reste ouverte : tout slicer capable de générer du G-code peut être utilisé avec la machine.
Un environnement logiciel ouvert et évolutif
Cette approche permet d’intégrer la BIG-60 dans différents flux de travail sans imposer un logiciel propriétaire unique, tout en conservant l’accès aux profils et outils recommandés par Modix.
FAQ – Modix BIG-60 GEN5
Quelles sont les principales nouveautés de la Modix BIG-60 GEN5 ?
La génération 5 conserve le volume d’impression et la conception modulaire de la BIG-60, tout en adoptant une nouvelle plateforme de contrôle Duet 3. Elle apporte notamment la communication CAN-FD, une nouvelle interface tactile, l’Ethernet de série, un Wi-Fi amovible et plusieurs améliorations destinées à renforcer la fiabilité et l’évolutivité de la machine.
Quel est le volume d’impression de la Modix BIG-60 GEN5 ?
La Modix BIG-60 GEN5 dispose d’un volume d’impression de 600 × 600 × 660 mm. Elle permet ainsi de produire des pièces volumineuses d’un seul tenant tout en conservant un encombrement relativement contenu pour une imprimante 3D grand format.
La Modix BIG-60 GEN5 peut-elle imprimer avec deux matériaux ?
Oui. La machine peut recevoir l’option IDEX Dual Print Head, qui ajoute une seconde tête d’impression indépendante. Cette configuration permet notamment d’associer un matériau principal à un matériau de support soluble ou détachable.
Quels matériaux peut-on imprimer avec la Modix BIG-60 GEN5 ?
La BIG-60 utilise du filament standard de 1,75 mm et fonctionne avec une large gamme de thermoplastiques, notamment le PLA, le PETG, l’ABS, l’ASA, le TPU, le nylon, le polycarbonate et différents filaments chargés. Certains matériaux nécessitent une enceinte, un séchage du filament ou des buses adaptées.
Quelles têtes d’impression sont disponibles sur la Modix BIG-60 GEN5 ?
La machine est équipée de série d’une tête Griffin Standard. Des configurations Griffin High Resolution, Griffin High-Flow et Griffin Ultra sont également disponibles afin de privilégier selon les besoins la finesse des détails, le débit ou l’impression de très grandes pièces.
Comment peut-on piloter la Modix BIG-60 GEN5 ?
La machine peut être pilotée depuis son écran tactile ou à distance avec Duet Web Control depuis un navigateur. La connectivité comprend l’Ethernet de série, le Wi-Fi via un dongle amovible, ainsi que les connexions USB et carte SD.
Quels slicers sont compatibles avec la Modix BIG-60 GEN5 ?
Modix fournit des profils testés pour PrusaSlicer et Cura. La plateforme reste ouverte et peut également fonctionner avec d’autres slicers capables de générer du G-code compatible.
L’enceinte est-elle incluse avec la Modix BIG-60 GEN5 ?
Non. Sur la BIG-60 GEN5, l’enceinte fermée est proposée en option. Elle est particulièrement utile pour les matériaux sensibles aux variations de température et pour les applications nécessitant un environnement d’impression mieux maîtrisé.
La Modix BIG-60 GEN5 est-elle livrée assemblée ?
La machine est conçue selon une architecture modulaire et est fournie sous forme de kit. ERM Fab&Test peut vous proposer des prestations de montage et de calibration de la machine. Contactez-nous pour définir l’accompagnement adapté à votre projet.
La Modix BIG-60 GEN5 convient-elle à un usage professionnel ou industriel ?
Oui. Son grand volume d’impression, sa plateforme ouverte, ses options d’équipement, son architecture GEN5 et sa capacité à travailler avec des matériaux techniques la destinent notamment au prototypage, à l’outillage et à la fabrication de pièces fonctionnelles en environnement professionnel.
Liens externes
M3D//Big60-V5
Fiche technique
- Epaisseur de couche
- 50 à 1200 µm selon buse
- Matériaux compatibles
- PLA, ABS, Nylon, PVA, PETG, Filaments chargés... (Paramétrie ouverte)
- Dimensions machine
- 906x1060x1506mm
- Diamètre du filament
- 1,75mm
- Diamètre de buse
- 0,2 · 0,4 · 0,6 · 0,8 · 1,0 · 1,2 · 1,4 · 1,6 mm
- Température maximale de l'extrudeur
- 340°C à 450°C selon extrudeur (Option)
- Technologie d'impression
- Extrusion (FFF, FDM...)
- Volume d'impression
- 600 x 600 x 660 mm
- Résolution axes X/Y
- 10 µm
- Résolution axe Z
- 0.5 µm
- Connectivité
- Ethernet, Wifi, USB, SD
- Nombre d'extrudeurs
- 1 ou 2 (Option IDEX)
