Nouveau

Caracol Heron

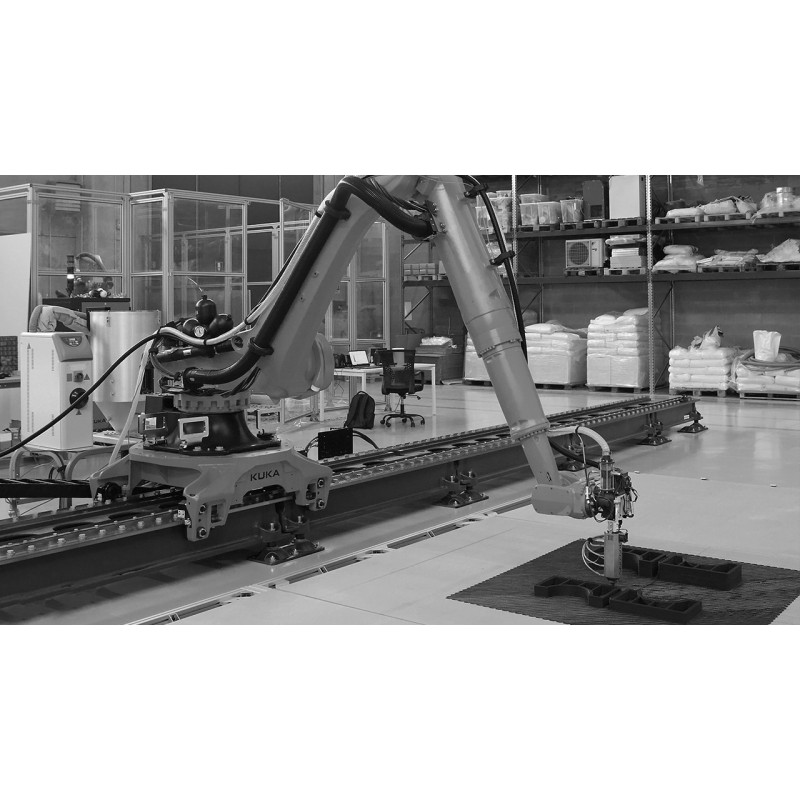

Heron par Caracol AM est une solution de fabrication additive polymère robotisée.

Heron

La fabrication additive grand format pour des pièces composites sans limite

Heron AM est une solution intégrée de fabrication additive grand format, combinant matériel, logiciel et automatisation pour imprimer des pièces composites de grande taille sans limite de forme ou d’échelle. Modulable selon vos besoins industriels, la plateforme robotique fonctionne avec des axes multiples pour gérer des géométries complexes, tout en offrant une production plus efficace, flexible et durable pour des applications exigeantes.

Grand volume

Permet de produire des pièces composites de très grande taille grâce à une technologie d’impression 3D robotisée conçue pour les applications industrielles avancées.

Plateforme modulaire et intégrée

La solution combine robotique, extrudeuse, logiciel et automatisation dans une plateforme modulaire entièrement configurable pour répondre aux besoins spécifiques de production.

Performance et matériaux composites

Imprimez des pièces robustes et légères à partir de polymères et composites haute performance pour des applications industrielles variées.

Les secteurs d'activités Heron AM

Dans le secteur de l’automobile, Heron permet de produire des pièces, outillages et composants de grande dimension adaptés aux cycles de développement rapides et aux exigences industrielles élevées. La fabrication additive grand format facilite l’optimisation des géométries, l’intégration fonctionnelle et la réalisation de solutions sur mesure, aussi bien pour le prototypage que pour les applications de production et de compétition.

Ces moules de grande dimension, utilisés pour la fabrication de pièces composites de voitures de course, ont été produits par fabrication additive robotisée. Imprimés en composite PC renforcé de 20 % de fibres de carbone, ils offrent une excellente rigidité et stabilité pour la production d’outillage haute performance. Cette approche permet de fabriquer rapidement des moules complexes tout en réduisant le poids, les délais et le gaspillage de matière dans le développement de véhicules de compétition.

Heron permet de concevoir et de fabriquer des pièces de grande dimension aux formes libres, adaptées aux projets de design et d’ameublement sur mesure. La fabrication additive grand format facilite la création de séries limitées, de prototypes fonctionnels et d’éléments uniques, en combinant qualité visuelle et usage réel.

Ces pièces de mobilier au design sculptural a été réalisée par fabrication additive robotisée à partir de matériaux recyclés et biosourcés. Conçue grâce à des outils de design assistés par IA, elle combine formes organiques et géométries complexes impossibles à produire avec des méthodes traditionnelles. L’impression 3D grand format permet de fabriquer rapidement des pièces uniques et personnalisées tout en favorisant une production plus durable et circulaire.

Heron AM permet de concevoir et de fabriquer des pièces et outillages de grande dimension adaptés aux contraintes du milieu marin. La fabrication additive grand format facilite la réalisation de géométries complexes, résistantes et personnalisées, tout en limitant les assemblages, les reprises manuelles et les contraintes liées aux méthodes de fabrication traditionnelles.

Cette pièce structurelle pour catamaran a été fabriquée en fabrication additive robotisée à partir d’un composite polymère renforcé de fibres (rPP GF). Conçue pour les applications marines, elle offre un excellent compromis entre légèreté, rigidité et résistance à l’environnement marin. L’impression 3D grand format permet de produire une pièce de grande dimension avec des géométries optimisées, tout en réduisant les délais de fabrication et la quantité de matière utilisée.

Dans le secteur aéronautique, Heron AM permet de réduire fortement les délais et les coûts de production des outillages et pièces complexes, tout en garantissant légèreté, précision et répétabilité. La solution favorise une fabrication flexible et locale, limite la dépendance aux chaînes d’approvisionnement traditionnelles et accélère l’industrialisation de composants conformes aux exigences de performance et de qualité de l’aéronautique.

Cette pièce de grande dimension, destinée au pupitre de conduite d’un simulateur ferroviaire Alstom, a été fabriquée en une seule pièce grâce à la fabrication additive grand format. Imprimée en rPETG renforcé de 30 % de fibres de verre, elle combine rigidité, précision et légèreté tout en permettant de produire rapidement un composant fonctionnel aux géométries complexes. Cette approche réduit fortement les délais de production et la quantité de matière utilisée par rapport aux méthodes traditionnelles.

Impressions de Polymères

1. Fabrication additive robotisée grand format
Les solutions Caracol s’appuient sur des systèmes robotisés multi-axes permettant de produire des pièces de grande dimension avec une grande liberté de mouvement, et de réaliser des géométries complexes.

2. Flexibilité et modularité
Les plateformes proposées dans le cadre des solutions Caracol sont configurables et adaptables. Elles permettent de répondre à différents besoins de production, secteurs industriels et contraintes d’application.

3. Logiciel dédié et maîtrise du procédé
Les solutions Caracol intègrent une suite logicielle dédiée pour la programmation, le contrôle des trajectoires, l’automatisation et l’optimisation des performances de fabrication.

4. Orientation production industrielle
Les solutions Caracol sont conçues pour répondre aux standards de la production industrielle, avec un accent sur la fiabilité, la répétabilité et la performance des procédés.

5. Réduction des coûts et optimisation des process
Les solutions Caracol permettent de réduire les délais de production, de limiter les pertes de matière et d’optimiser l’efficacité opérationnelle dans la fabrication additive grand format.

Équipement complet

Extrudeuses adaptées au besoin de fabrication

Les extrudeuses Caracol permettent l’impression 3D grand format de granulés thermoplastiques composites, en combinant haut débit, précision et performance industrielle.

■ xHF : débit maximal et impression bimatière pour grandes pièces

■ HF : rapide et robuste pour une production efficace

■ HV : polyvalente pour de multiples applications industrielles

■ HA : légère et précise pour les détails et finitions fines

Changeur automatique d'outils

Le changeur d’outils automatique Caracol automatise le remplacement des outils sur la plateforme robotisée Heron AM, réduisant les temps d’arrêt et les opérations manuelles.

Il permet :

■ le passage automatique entre extrudeur, scanner 3D et broche d’usinage CNC pour assurer la continuité entre impression 3D grand format (LFAM) et opérations de finition telles que détourage, perçage et fraisage

■ l’utilisation de plusieurs extrudeurs industriels afin d’adapter le débit, la taille de buse et le niveau de détail selon les exigences de production.

Cette automatisation améliore la qualité des pièces, la précision des finitions et la productivité globale, en particulier pour les pièces complexes, les prototypes fonctionnels et les petites séries industrielles.

Plateaux d'impression

Élément clé de la qualité d’impression, les plateaux d’impression Caracol sont disponibles en plusieurs configurations, personnalisables selon la taille des pièces et les exigences de production industrielle.
La structure en aluminium avec panneaux interchangeables offre une excellente stabilité pendant l’impression et une grande flexibilité d’usage, tandis que le plateau en acier inoxydable garantit une rigidité élevée, une planéité durable et une résistance accrue à la corrosion.

Le plateau automatique breveté permet la fixation et le déchargement des pièces sans intervention humaine, assurant une production continue, fiable et optimisée pour les environnements industriels.

Logiciel de pointe • EIDOS

Le logiciel industriel qui transforme la fabrication additive robotisée en outil de production maîtrisé

Eidos est le logiciel industriel développé pour piloter et optimiser la fabrication additive robotisée grand format. Il assure la continuité entre la conception numérique et la production réelle, en traduisant les modèles de pièces en trajectoires de fabrication précises et adaptées aux systèmes multi-axes.

Conçu pour un usage industriel, Eidos permet de maîtriser l’ensemble du procédé : génération et optimisation des trajectoires, gestion des paramètres de dépôt, contrôle du robot et automatisation des opérations. Il rend possible la fabrication de géométries complexes tout en garantissant stabilité, répétabilité et qualité du processus.

Grâce à une maîtrise fine du procédé, Eidos réduit les risques d’erreur, limite les pertes de matière et améliore l’efficacité globale de la production. Il facilite l’industrialisation de la fabrication additive grand format, accélère les délais de mise en production et permet aux industriels de tirer pleinement parti des plateformes robotisées, qu’il s’agisse de polymères, de composites ou de métal.

Nos partenaires

Site ERM Robotique & IoT

Youtube Caracol

Fiche technique

Plateau: Automatique et chauffant en option
Structure Aluminium ou Acier
Vitesse d'impression: Débit jusqu'à 75 kg/heure selon extrudeur
Matériaux: Métaux : 316L, 17-4PH, 410NiMo, AlMg6Zr, Al2319, Inconel 625, Invar36, CuAl8Ni6
Polymères : PETG, ABS, PP, ASA, PLA, PC, PEI, TPE

Téléchargement

logiciel caracol

Téléchargement (4.55M)

brochure heron

Téléchargement (2.54M)
