Shining 3D EinScan Trak
8 398,80 €
TTC
6 999,00 € HT
Article en rupture de stock, nous contacter pour connaître les délais.
Le SHINING 3D EinScan Trak est un scanner 3D laser sans fil avec suivi optique, permettant de numériser des pièces sans marqueurs. Il propose deux modes de numérisation : avec suivi optique (tracking) ou à main levée. Doté de 38 + 7 + 1 lignes laser, il offre une précision volumétrique jusqu'à 0,1 mm et un volume de suivi jusqu'à 15 m³.

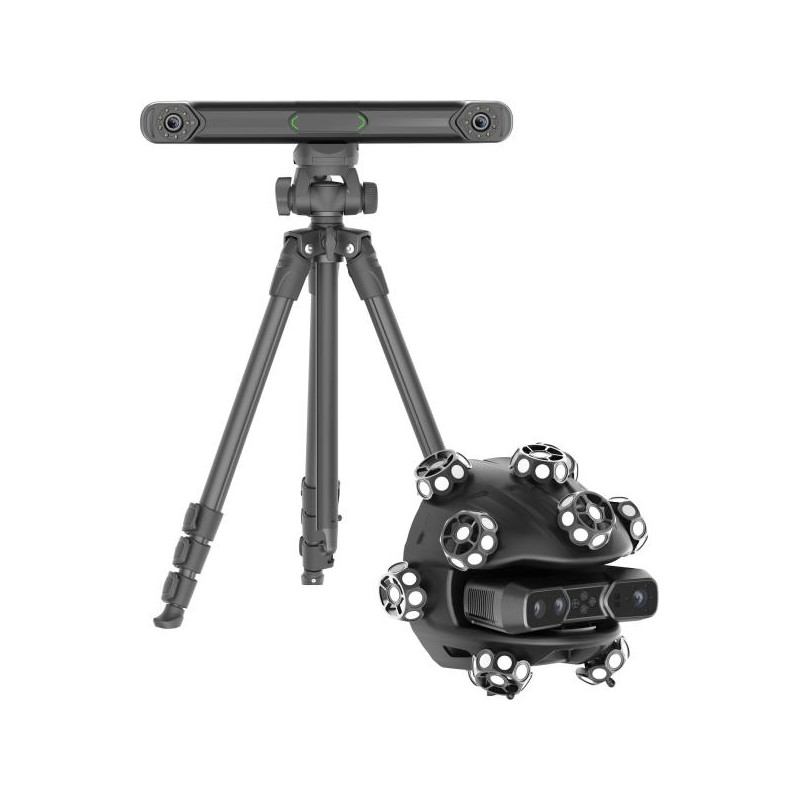

SHINING 3D EinScan Trak
Scanner 3D laser sans fil avec suivi optique et mode portable
Le SHINING 3D EinScan Trak réunit deux modes de numérisation : un suivi optique sans marqueurs pour les objets moyens à grands et un scanner portable détachable pour les petites pièces, les détails et les zones difficiles d’accès.
Le tracker localise le scanner en temps réel. Celui-ci se détache sans nouvel étalonnage pour travailler à main levée, puis les données des deux modes peuvent être regroupées dans un même projet.
La numérisation sans fil facilite les déplacements autour des pièces pour les applications de rétro-ingénierie et de conception industrielle.

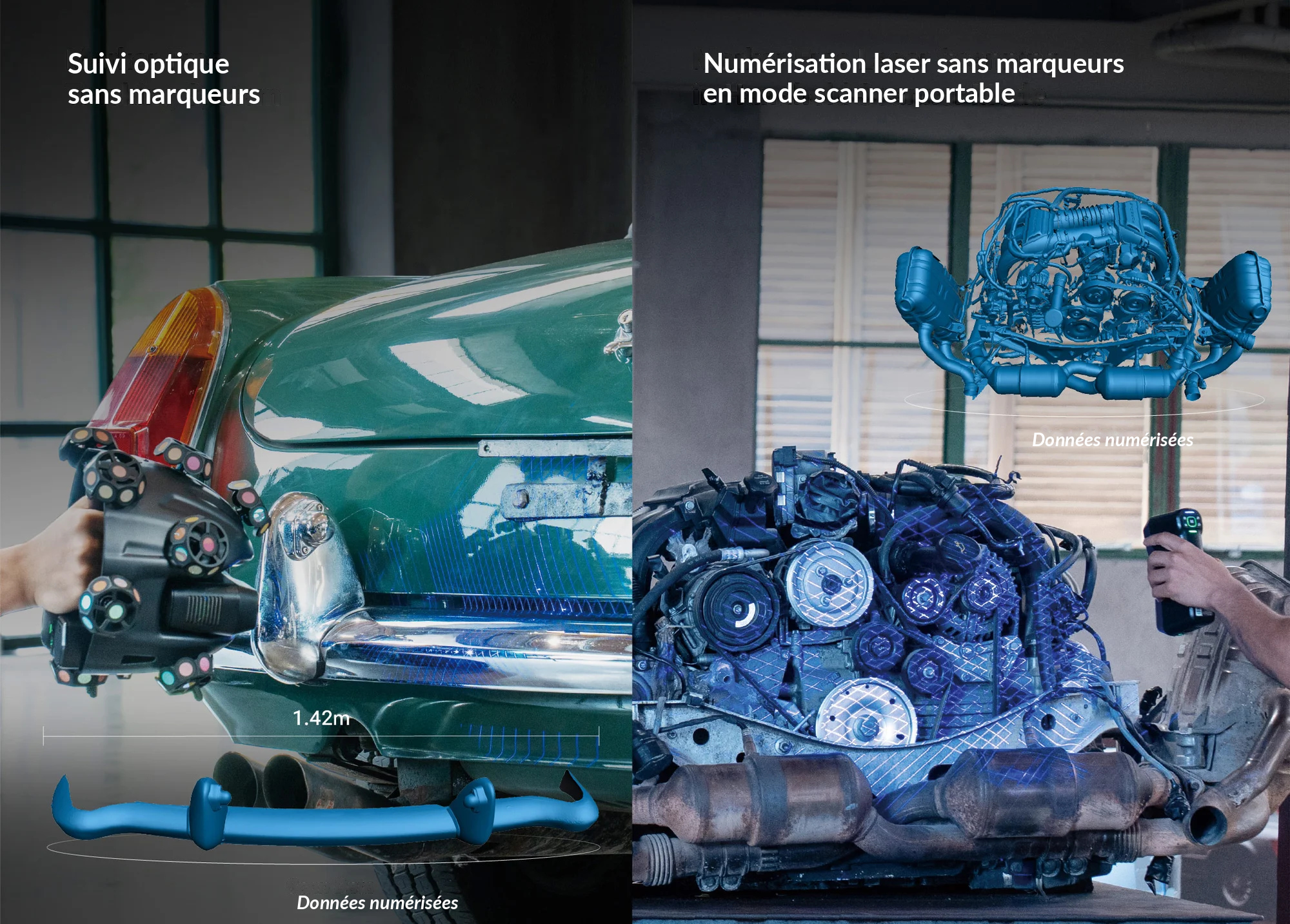

Deux modes de numérisation
Passez du suivi optique au scanner portable amovible pour numériser des pièces de différentes dimensions, y compris dans les zones difficiles d'accès.

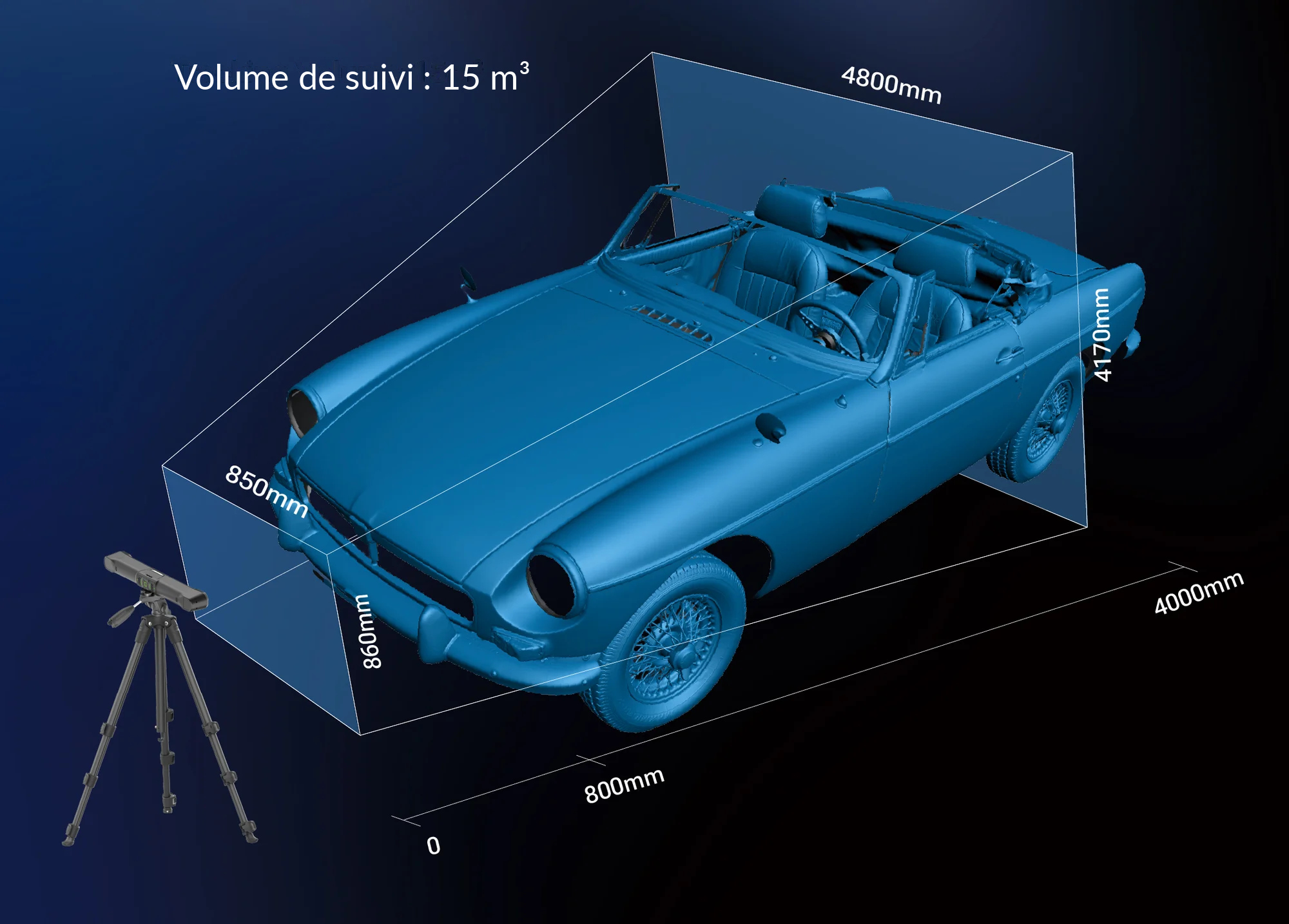

Liberté de mouvement sans fil
Profitez de la connectivité Wi-Fi 6 et d'un volume de suivi jusqu'à 15 m³ pour numériser des pièces volumineuses avec davantage de mobilité.
Découvrez le SHINING 3D EinScan Trak en vidéo
Points forts du scanner 3D SHINING 3D EinScan Trak
EinScan Trak : une numérisation 3D sans fil, précise et polyvalente

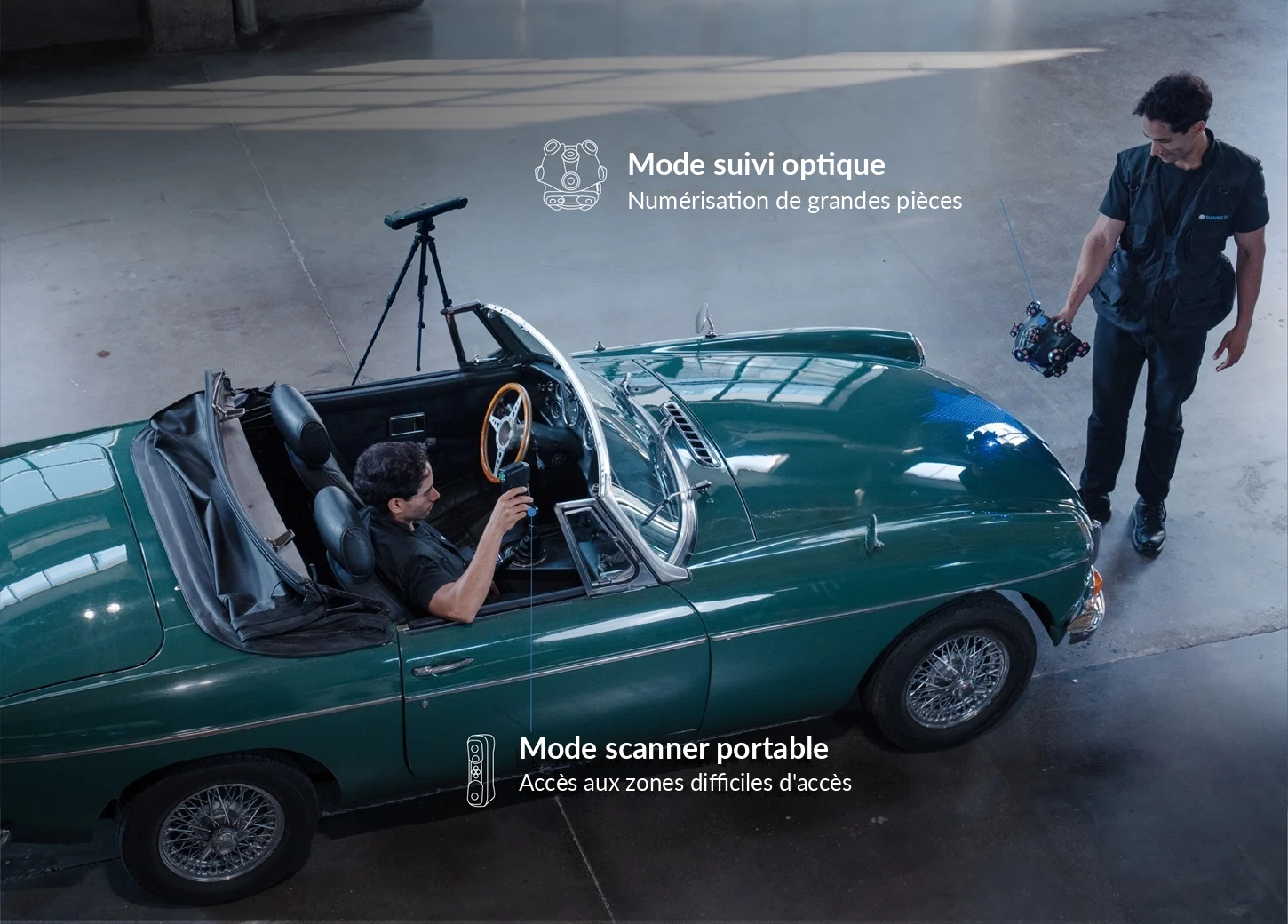

Un seul système, deux modes de numérisation
Le SHINING 3D EinScan Trak combine un système de suivi optique et un scanner 3D portable amovible pour s'adapter aux différents besoins de numérisation.
En mode suivi optique, le tracker détecte la position du scanner pour numériser des pièces de moyennes et grandes dimensions.
En mode portable, le scanner peut être détaché de son support sphérique pour capturer les petites pièces, les cavités et les zones difficiles d'accès.
Les données issues des deux modes peuvent être combinées au sein d'un même projet pour obtenir un modèle 3D complet.
Une numérisation sans fil pour plus de mobilité
Grâce à sa connectivité Wi-Fi 6, l'EinScan Trak permet de numériser sans liaison filaire directe entre le système de suivi, le scanner et l'ordinateur.
Son volume de suivi pouvant atteindre 15 m³ facilite la capture de pièces volumineuses, notamment dans les secteurs de l'automobile et de l'industrie.
Le fonctionnement sur batterie et la possibilité de remplacer les batteries à chaud apportent davantage de flexibilité lors des opérations de numérisation.
Un suivi optique sans marqueurs sur les pièces
L'EinScan Trak permet de numériser des pièces sans appliquer systématiquement de marqueurs sur leur surface.
En mode suivi, le tracker repère les marqueurs intégrés au support sphérique du scanner pour suivre ses déplacements en temps réel.
En mode portable, la numérisation sans marqueurs est également possible sur les surfaces présentant suffisamment de caractéristiques géométriques.
Cette technologie limite les opérations de préparation et facilite la numérisation de composants industriels, y compris de grandes dimensions.

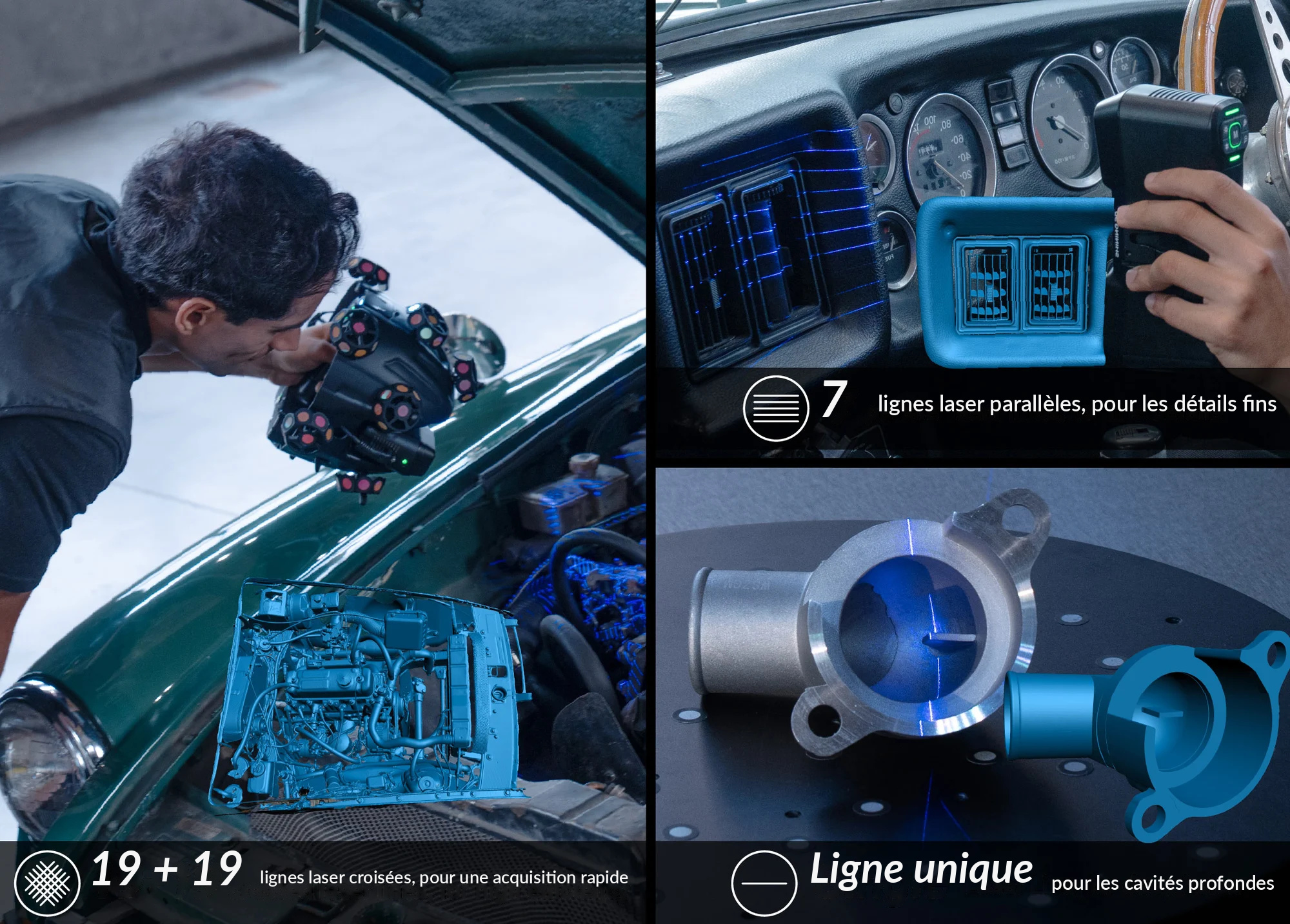

Trois configurations laser adaptées à chaque géométrie
Le SHINING 3D EinScan Trak propose trois configurations de lignes laser bleues pour adapter la numérisation aux caractéristiques des pièces.
38 lignes laser croisées (19 + 19) : pour l'acquisition rapide de surfaces et de pièces volumineuses.
7 lignes laser parallèles : pour capturer les contours, les arêtes et les détails des composants mécaniques.
1 ligne laser unique : pour atteindre les cavités profondes, les trous et les zones étroites.
Cette polyvalence permet de répondre à différents besoins de capture 3D, de l'acquisition de grandes surfaces aux géométries complexes.

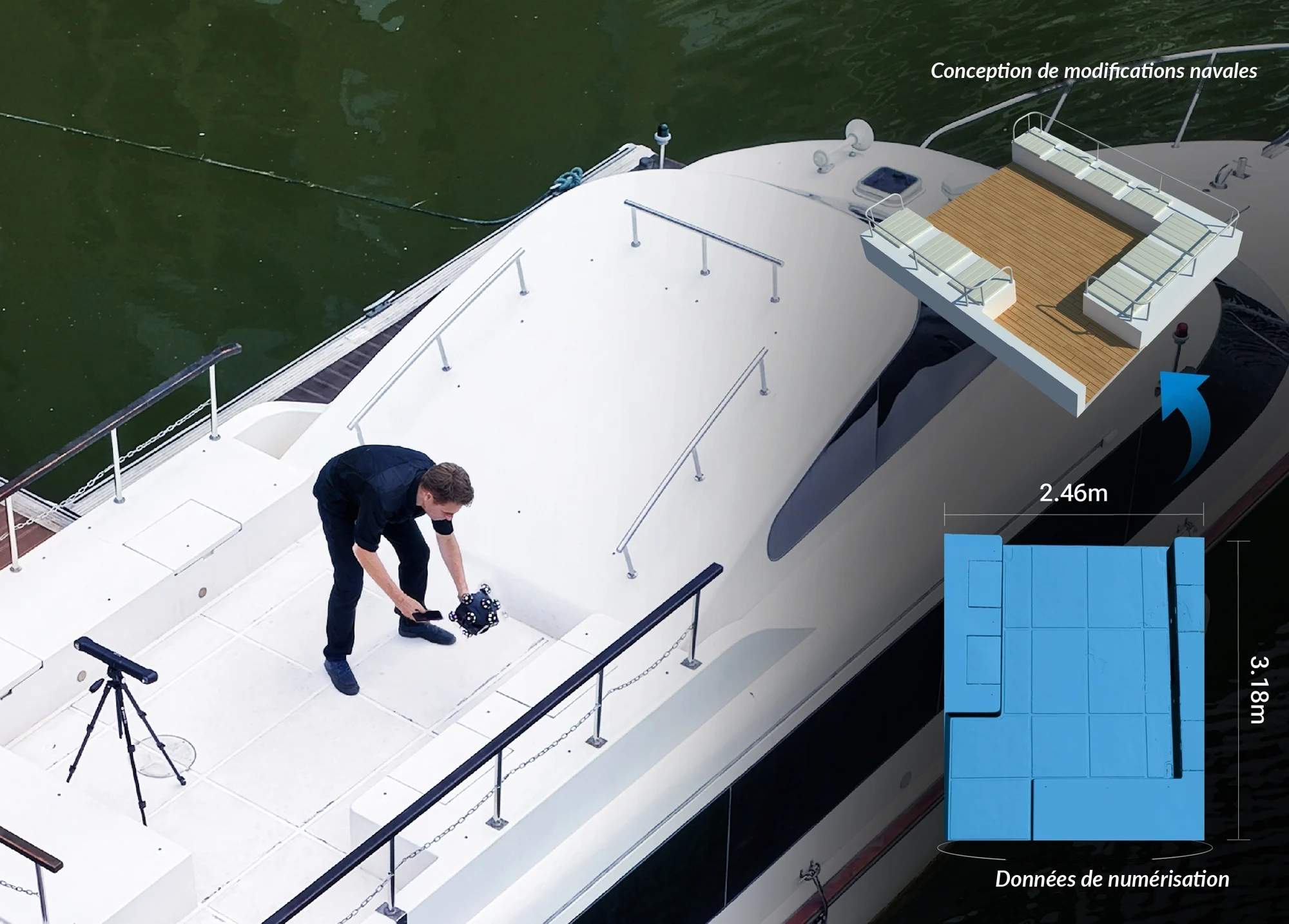

Une acquisition 3D précise et rapide
L'EinScan Trak associe une précision volumétrique jusqu'à 0,1 mm à une vitesse de numérisation pouvant atteindre 2 630 000 points par seconde.
Ces performances permettent d'acquérir des données 3D détaillées tout en limitant le temps nécessaire à la numérisation.
Le scanner répond ainsi aux besoins de capture de géométries pour la rétro-ingénierie, la conception de pièces mécaniques et la préparation des opérations de contrôle dimensionnel.
Une solution adaptée aux surfaces et environnements complexes
L'EinScan Trak permet de numériser une grande variété de surfaces, notamment les matériaux sombres, métalliques et réfléchissants, souvent difficiles à capturer avec certains systèmes de numérisation 3D.
Conçu pour une utilisation en intérieur comme en extérieur, il prend en charge des conditions de forte luminosité pouvant atteindre 110 000 lux.
Cette polyvalence facilite la numérisation de composants mécaniques, de carrosseries, de prototypes et de structures volumineuses dans différents environnements professionnels.
Logiciels de numérisation 3D et de traitement des données
Pour accompagner les différentes étapes du processus de numérisation 3D, SHINING 3D propose plusieurs solutions logicielles compatibles avec l'EinScan Trak.
De l'acquisition des données 3D à la rétro-ingénierie et à l'inspection dimensionnelle, ces logiciels permettent d'exploiter les modèles numérisés pour répondre aux besoins de conception, de mesure et de contrôle des pièces industrielles.

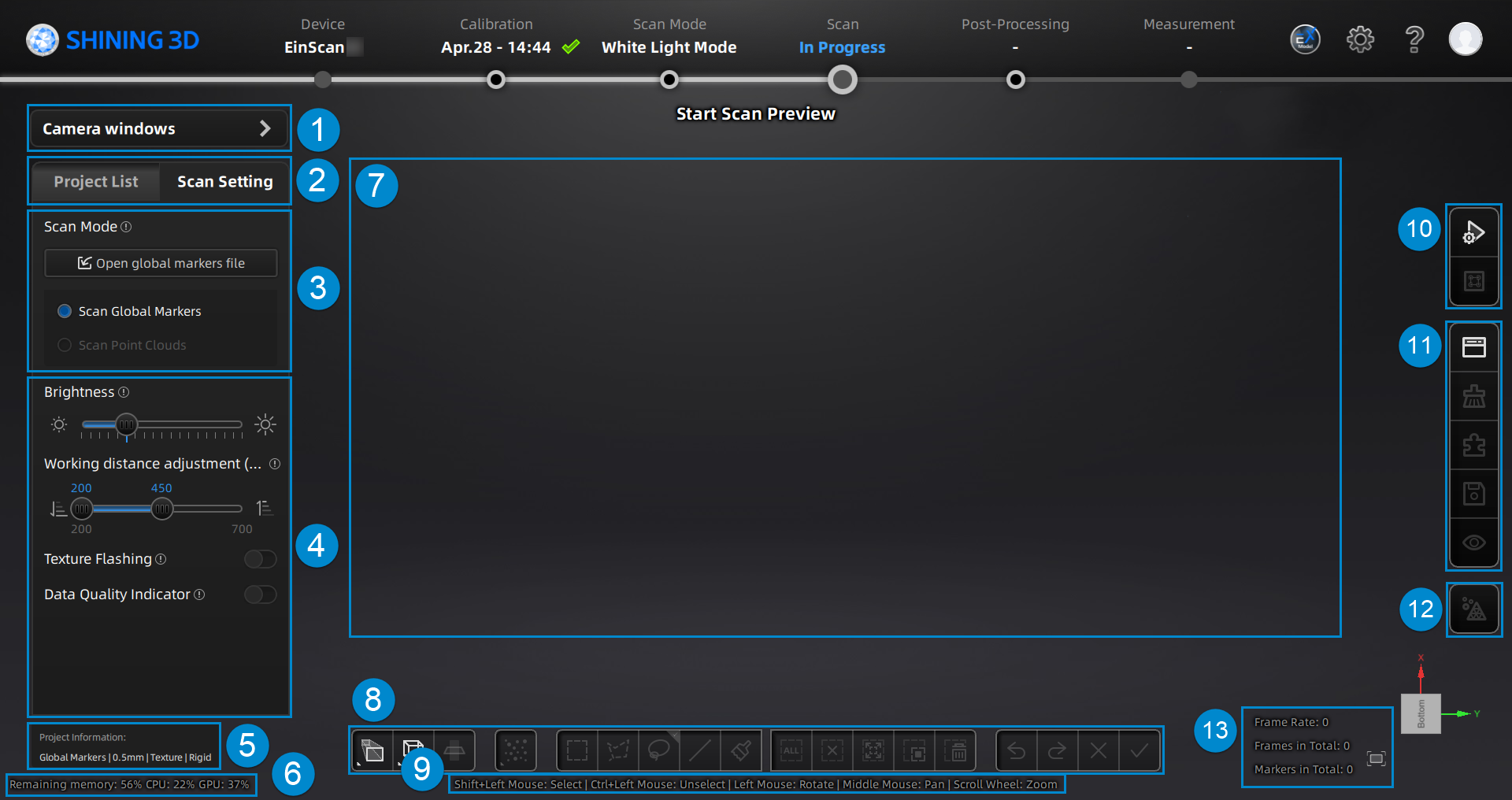

EXScan Trak : pilotez vos numérisations 3D
Conçu pour le SHINING 3D EinScan Trak, le logiciel EXScan Trak centralise l'acquisition et le traitement des données 3D.
Il permet de passer d'un mode de numérisation à l'autre, d'ajuster les configurations laser et la résolution en temps réel, tout en visualisant directement les résultats à l'écran.
Grâce à ses outils d'édition et de fusion des données, EXScan Trak facilite l'obtention de modèles 3D complets, même pour les pièces aux géométries complexes.

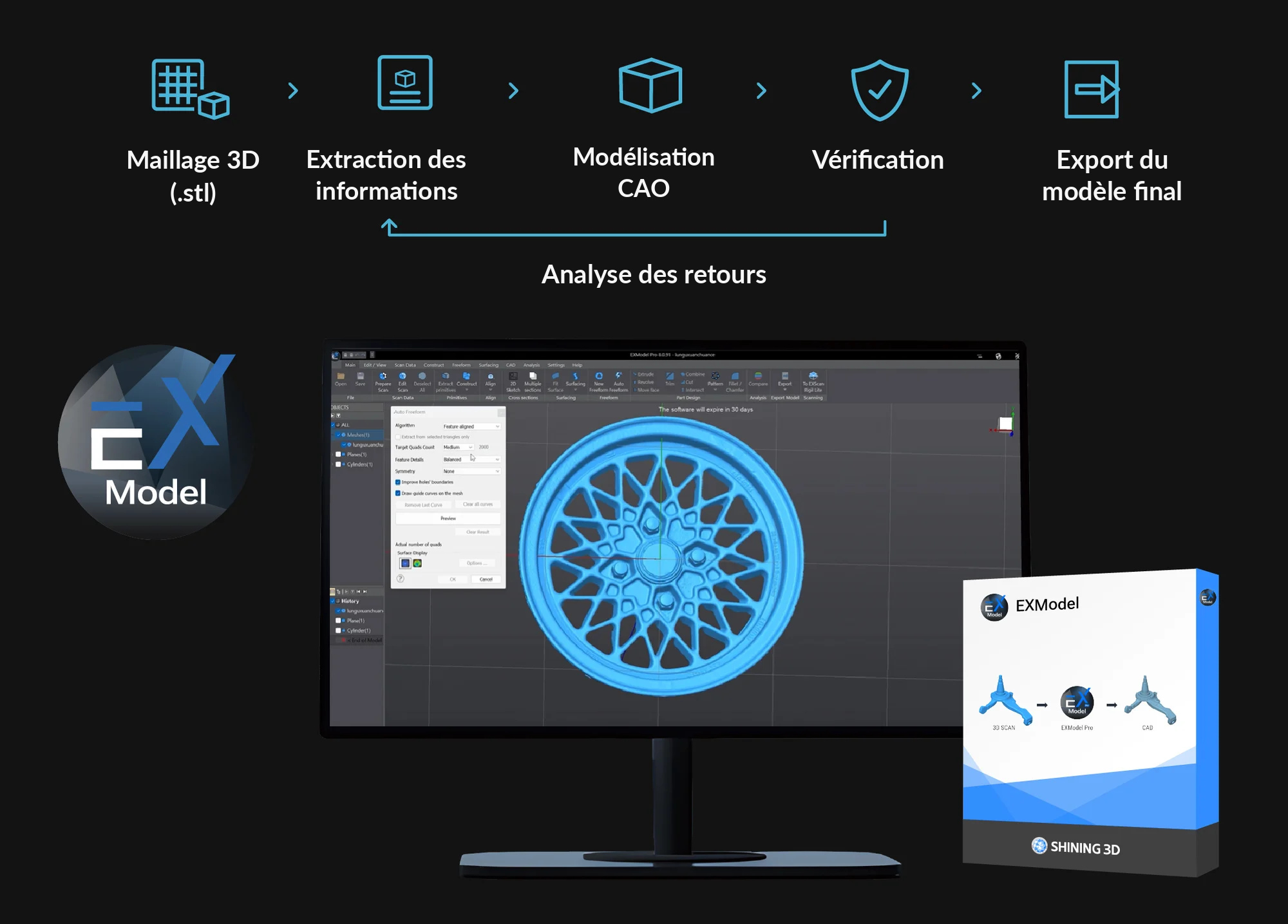

EXModel Pro : transformez vos numérisations en modèles CAO
EXModel Pro facilite la transformation des données issues de la numérisation 3D en modèles CAO exploitables pour la conception et la rétro-ingénierie.
Grâce à ses outils d'édition de maillage, d'extraction des géométries et de reconstruction de surfaces, il permet de recréer des modèles numériques précis à partir de pièces existantes.
Une solution particulièrement adaptée à la reconstruction, à la modification et à l'optimisation de composants mécaniques.

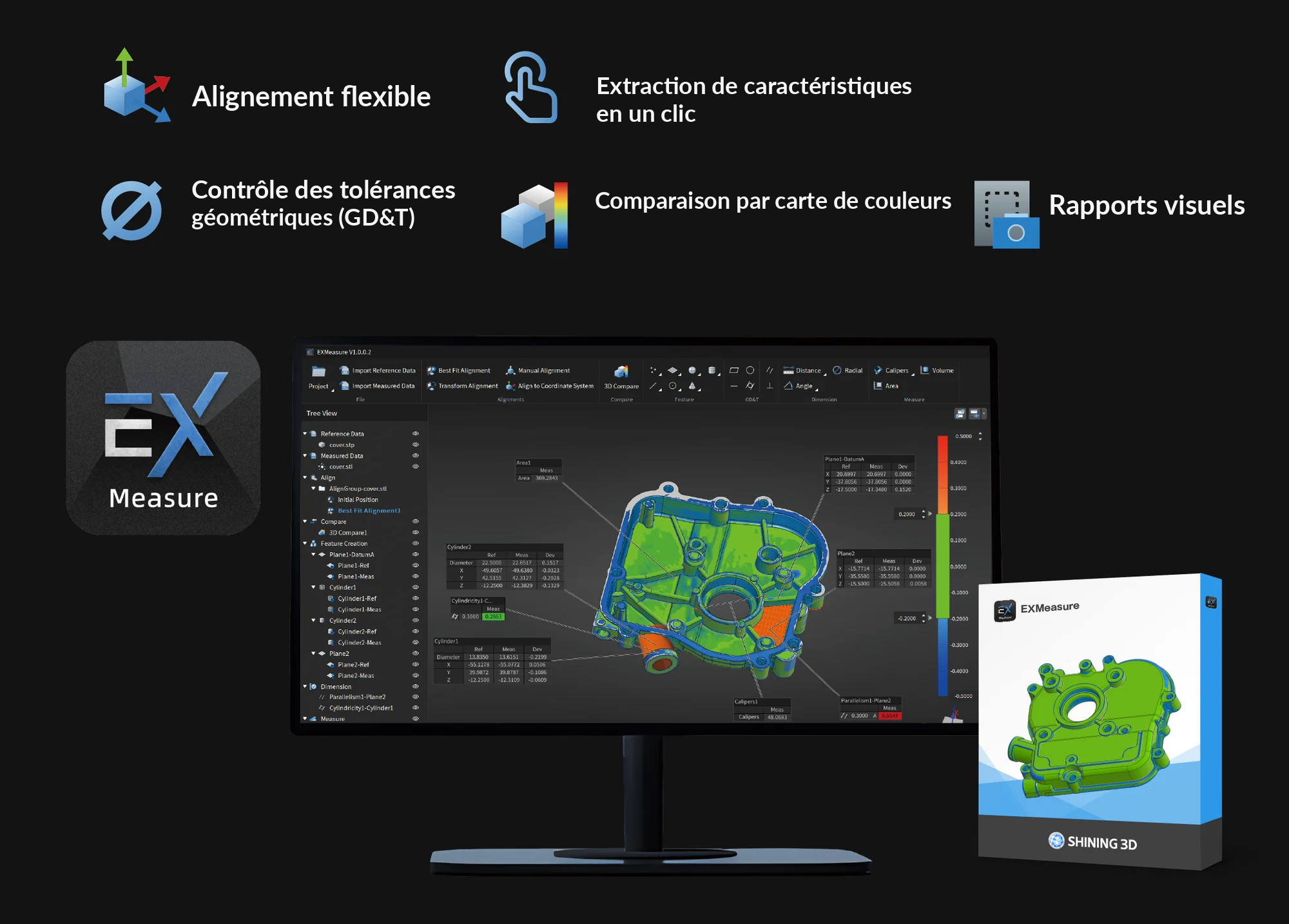

EXMeasure : analysez et contrôlez vos pièces en 3D
Le logiciel EXMeasure permet d'exploiter les données numérisées pour réaliser des mesures et des contrôles dimensionnels.
Ses fonctionnalités d'alignement, de comparaison avec les modèles CAO et d'analyse des tolérances géométriques (GD&T) facilitent l'évaluation des pièces.
Grâce aux cartographies couleur des écarts et aux rapports visuels, EXMeasure permet d'identifier les différences géométriques et de présenter clairement les résultats des contrôles.
Applications du scanner 3D SHINING 3D EinScan Trak
Grâce à sa polyvalence et à ses différents modes de numérisation, le SHINING 3D EinScan Trak répond aux besoins de nombreux secteurs professionnels.
De la conception industrielle à la préservation du patrimoine, il permet de numériser des pièces, des objets et des structures aux géométries variées pour faciliter leur exploitation numérique.
Personnalisation et rétro-ingénierie
L'EinScan Trak permet de numériser des composants volumineux, des pièces sur mesure et des surfaces complexes pour récupérer leurs données géométriques.
Une solution adaptée aux projets de rétro-ingénierie, de modification, de restauration et de personnalisation de pièces dans différents secteurs industriels.
Conception de produits et design industriel
Grâce à ses différentes configurations laser, l'EinScan Trak facilite la numérisation de prototypes, de pièces mécaniques, de gabarits et de composants industriels.
Il accompagne les étapes de développement, de validation et d'amélioration des conceptions, en fournissant des données 3D exploitables pour les projets de fabrication.

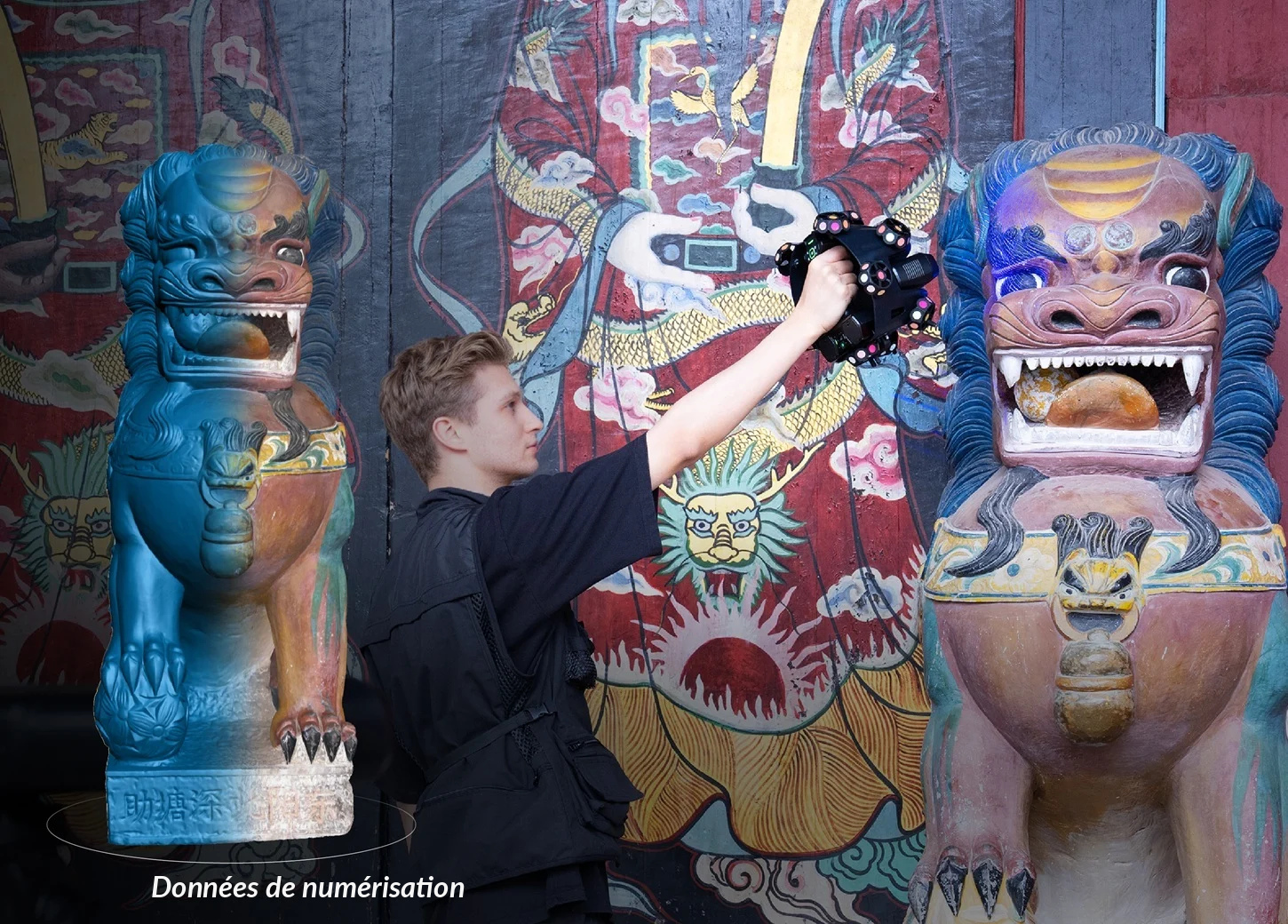

Préservation du patrimoine et numérisation d'œuvres
L'EinScan Trak permet de capturer la géométrie de sculptures, d'objets historiques et de reliefs sans nécessiter systématiquement l'application de marqueurs sur leurs surfaces.
Sa caméra de texture 5 MP assure également l'acquisition des couleurs, pour la conservation numérique, la restauration et la documentation des œuvres.
FAQ : scanner 3D SHINING 3D EinScan Trak
Peut-on numériser une pièce sans marqueurs avec l'EinScan Trak ?
Oui, le SHINING 3D EinScan Trak permet de numériser des pièces sans appliquer de marqueurs sur leur surface grâce à son système de suivi optique. Le mode scanner portable prend également en charge la numérisation sans marqueurs lorsque la géométrie de l'objet le permet. Pour certaines pièces complexes ou présentant peu de détails géométriques, l'utilisation de repères peut toutefois être nécessaire.
Quelle taille de pièce peut-on numériser avec l'EinScan Trak ?
L'EinScan Trak dispose d'un volume de suivi pouvant atteindre 15 m³, permettant de numériser des objets de la taille d'un véhicule. Pour les structures plus volumineuses, comme les bateaux ou les grandes sculptures, le tracker peut être repositionné afin d'étendre la zone de numérisation. Le scanner convient également aux petits objets, notamment grâce à ses sept lignes laser parallèles.
Quelle est la précision du scanner 3D SHINING 3D EinScan Trak ?
L'EinScan Trak offre une précision volumétrique pouvant atteindre 0,1 mm, adaptée aux applications professionnelles de numérisation 3D. Sa résolution réglable de 0,05 à 10 mm permet d'ajuster le niveau de détail en fonction de la géométrie des pièces et des besoins du projet.
L'EinScan Trak peut-il numériser des surfaces noires ou réfléchissantes ?
Oui, grâce à sa technologie de numérisation laser, l'EinScan Trak peut capturer les surfaces sombres, métalliques ou réfléchissantes, notamment les jantes automobiles. Il est également adapté aux environnements intérieurs et extérieurs, avec une capacité de numérisation sous une luminosité pouvant atteindre 110 000 lux.
Peut-on utiliser l'EinScan Trak comme scanner 3D portable, sans le tracker ?
Oui, l'EinScan Trak dispose d'un scanner amovible pouvant fonctionner indépendamment du système de suivi optique, sans nécessiter de nouveau calibrage lors du changement de mode. Cette configuration facilite la numérisation de petits objets, de détails localisés et de zones difficiles d'accès, tout en conservant la liberté de mouvement offerte par son fonctionnement sans fil.
Liens externes
EI//Einscan-Trak
Fiche technique
- Poids
- Scanner portable : 0,43 kg / Scanner avec suivi : 1,46 kg / Tracker : 1,02 kg
- Dimensions machine
- Scanner portable : 199 × 193 × 172 mm / Scanner avec suivi : 244 × 186 × 238 mm / Tracker : 462 × 68 × 54 mm
- Logiciel
- EXScan Trak
- Connectivité
- Wi-Fi 6 et connexion filaire
- Précision
- Jusqu'à 0,1 mm
- Résolution
- Résolution 3D 0,05 à 10 mm
- Vitesse de numérisation
- Jusqu'à 2 630 000 points/s
- Source lumineuse
- Laser bleu
