Machine de découpe à jet d'eau PTV Edujet Fabjet

Edujet Fabjet, PTV

Machine de découpe au jet d’eau PTV Edujet Fabjet :
- Dimensions XY 1000x1000mm
- Z Axis dimension (mm): 100 (Motorisé)
- Z Axis: Alimentation proportionnelle en abrasif
- Système de contrôle PTV Standard

Pompe hydraulique très haute pression 4137 bars 11kW PTV JETS 1.1/60 :
- Rafraîchissement: Air / Huile

Système de transport d’abrasif PTV (Small Abrasive Transportation System SMART)

Logiciel CAD/CAM pour découpe jet d’eau WRYKRYS

PTV Edujet fabjet

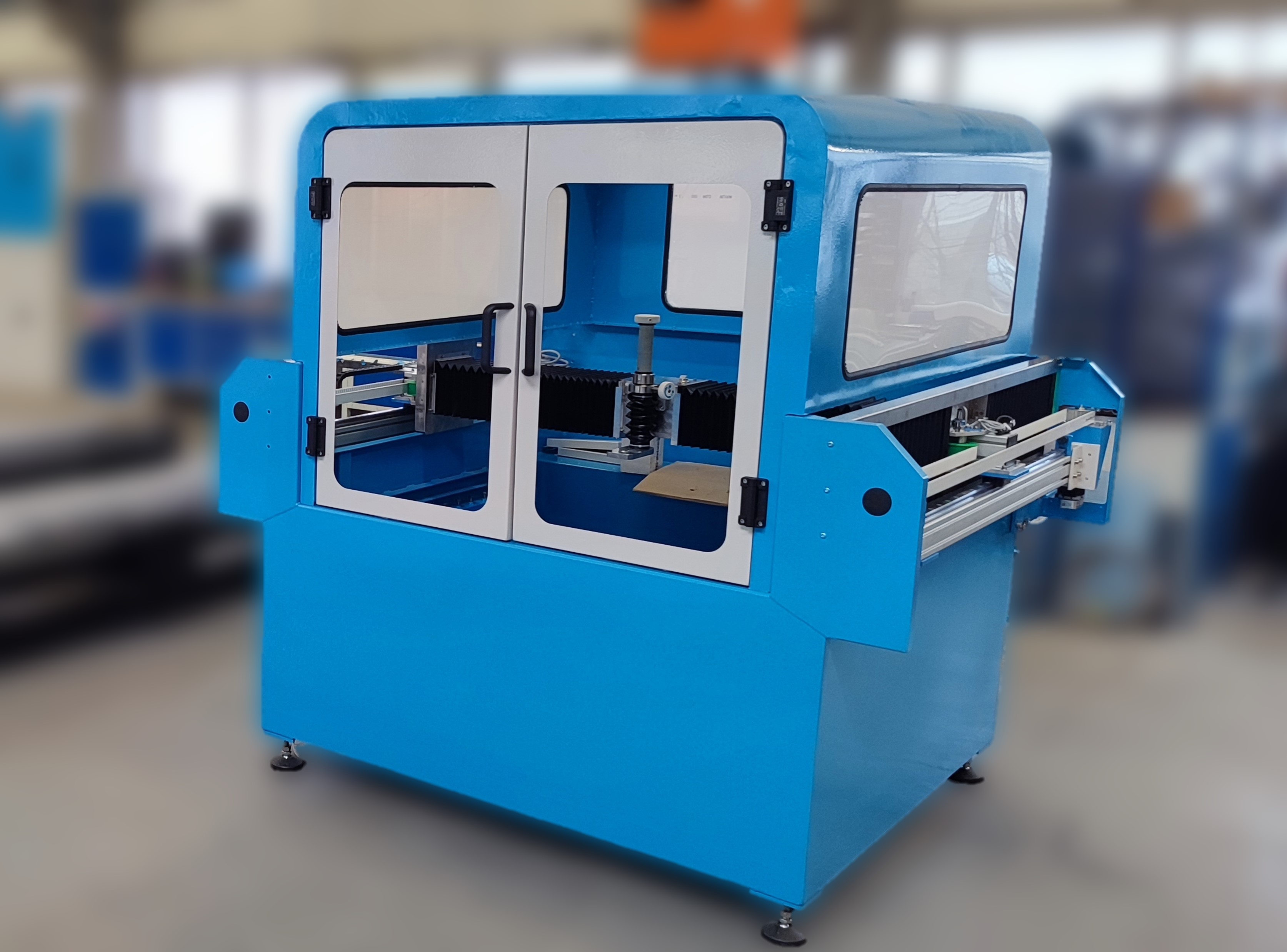

La WJ1010-1Z-LC est une machine de découpe à jet d'eau entièrement fonctionnelle, de taille raisonnable et avec des capacités de découpe industrielle. Elle est idéale pour l'enseignement et les ateliers. Sa conception mécanique rend la machine aussi performante que les solutions de gamme supérieur.

La machine se distingue par une maintenance facile et accessible et un faible impact sur l'environnement. Lors de sa conception PTV a mis l'accent sur la sécurité. La conception compacte facilite le processus d'installation et n'exige pas de préparation préalable.

Prête à l'emploi

Edujet Fabjet est fournie avec sa pompe THP, son système de manipulation d'abrasif et le logiciel WRYKRYS pour la CAO/FAO.

Personnalisation avancée

Edujet Fabjet est personnalisable : pompe plus puissante, axe supplémentaire... Contactez nous pour une offre sur mesure.

Conçue pour durer

PTV est fabricant de tables de découpe et pompes THP depuis plus de 30 ans. Les machines PTV sont conçues sur la base de composants éprouvés.

Points Forts

Distributeur d'abrasif intelligent

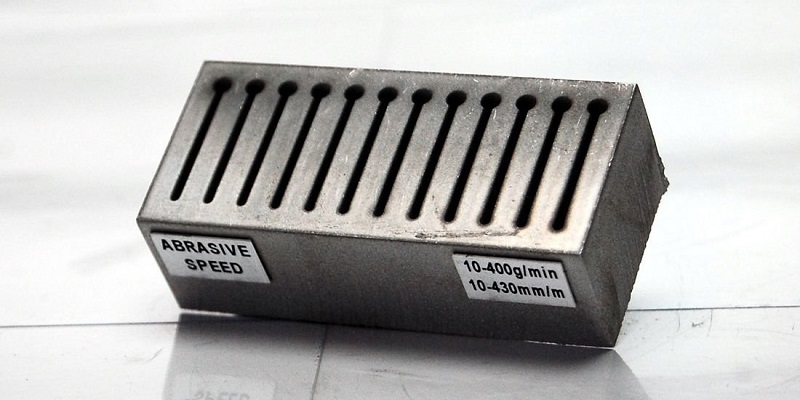

Le distributeur d'abrasif permet de varier la quantité d'abrasif utilisée, y compris pendant les travaux de découpe, et sans les interrompre.
Cette variation peut être faite manuellement ou intégrée au programme de coupe.
Le distributeur est équipé d'un système de signalisations sonore et lumineuse en cas de manque d'abrasif.

Les avantages sont nombreux :
■ Économie de consommable.
■ Amélioration de la qualité de coupe.
■ Respect de la sécurité.
■ Réduction de la consommation d'eau et d'air.
■ Meilleure durabilité du système complet.

Pompe 4000 bar PTV 1.1/60

La solution PTV EduJet FabJet est fournie avec une pompe très haute pression PTV 1.1/60 d'une puissance de 11kW.

La pompe est adaptée à la découpe jet d'eau avec ou sans abrasif. Elle est totalement contrôlable depuis l'interface logicielle de la table de découpe.

La pompe est dotée d'une double filtration d'eau, d'un système automatique de dépressurisation en cas de mise en arrêt, et d'un logiciel de monitoring qui inspecte en temps réel les pièces d'usure et alerte l'utilisateur en cas de nécessité de maintenance.

Logiciels

Vidéo

Site PTV

Youtube PTV

Référence PTV//WJ1010-1Z-EduJet

Fiche technique

Volume de travail: 1000x1000x100mm
Dimensions machine: 2000x1800x1900mm (LxPxH)
Précision X/Y: 0,1mm pour 200mm
Vitesse de déplacement max de l’outil: 7000mm/min (X, y pendant la coupe)
10000 mm/min (X,Y sans coupe)
Course en Z: 100mm (motorisé)
Puissance pompe THP: 11 kW
Pression pompe THP: 4137 bar
Répétabilité: 0,03mm

Téléchargement

Brochure PTV Edujet Fabjet

Brochure de présentation et spécifications techniques pour la machine de découpe à jet d'eau PTV Edujet Fabjet

Téléchargement (821.52k)
