ILS12.75 - ULS

Machine de découpe, gravure et marquage au laser ULS ILS12.75 - Sources Laser disponibles: CO2 10.6um (10w à 75W) ou CO2 9.3um (30W,50W ou 75W) - Volume de travail: 914×610x305mm - Refroidissement de la source laser à air - Focus programmable avec capteur à ultrasons - Ecran LCD - Caméra en option - Module de conversion Classe 4 en option (Avec ouverture latérale des postes pour objets longs)

Quantité

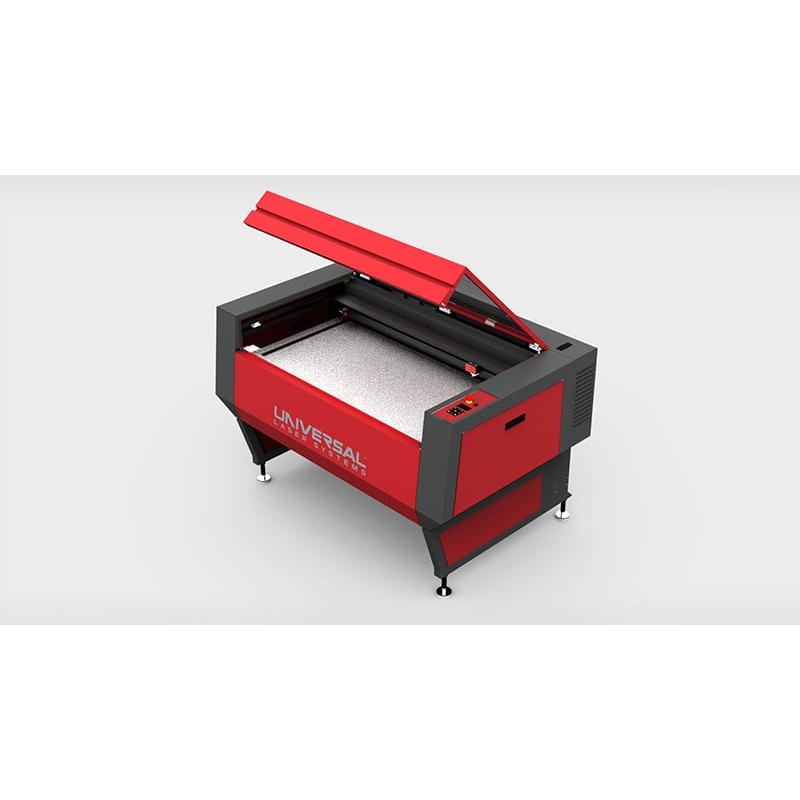

ULS ILS12.75

ULS ILS12.75

Les machines à découpe, gravure et marquage au laser Universal Laser Systems ® (origine États-Unis) utilisent un procédé sans contact hautement précis employant la technologie au laser CO2 ou au laser fibre. Ces systèmes permettent quatre types de fabrications (découpe, gravure, marquage et imagerie graphique).

La ILS12.75 est une plate-forme autonome, elle offre une enveloppe de traitement de matériaux de 914x610x305mm et peut être équipée d'une source laser CO2 10,6μ allant de 10 à 75 watts ou un Source laser CO2 9,3μ de 30, 50 ou 75 watts.

Sources Laser haut de gamme

Compactes et interchangeables, refroidies par air, rechargeables, les sources laser CO2 brevetées en aluminium scellé d'ULS sont reconnues pour leur performance, précision et durabilité bien supérieures.

HPDFO, optique très haute résolution

La technologie "High Power Density Focusing Optics (HPDFO™)" permet d'obtenir un point de focalisation laser très petit, ce qui rend possible de graver les textes les plus petits et des images avec rendus extrêmement fins.

Imagerie graphique avec 1-Touch Laser Photo

1-Touch Laser Photo est un logiciel populaire parmi les clients ULS qui rend rapide et aisé la reproduction d'images incroyables sur presque tous les matériaux.

Sources Laser haut de gamme

Compactes et interchangeables, refroidies par air, rechargeables, les sources laser CO2 brevetées en aluminium scellé d'ULS sont reconnues pour leur performance, précision et durabilité bien supérieures.

HPDFO, optique très haute résolution

La technologie "High Power Density Focusing Optics (HPDFO™)" permet d'obtenir un point de focalisation laser très petit, ce qui rend possible de graver les textes les plus petits et des images avec rendus extrêmement fins.

Imagerie graphique avec 1-Touch Laser Photo

1-Touch Laser Photo est un logiciel populaire parmi les clients ULS qui rend rapide et aisé la reproduction d'images incroyables sur presque tous les matériaux.

Caractéristiques de la plate-forme

Verre laminé de sécurité

La vitre de visualisation crée une enceinte sécurisé pour les opérations du laser.

Alarme de température excessive (Pour la sécurité incendie)

Cet alarme contrôle la température de l'enceinte de travail. Si une température trop élevée est mesurée, le laser s'arrête et une alarme sonore est enclenchée.

Assistance d'air comprimé avec protection des optiques

Cette assistance crée une surpression autour des optiques et un flux direct d'air sur la zone de travail du laser. L'air comprimé éloigne ainsi les débris, particules et fumées des optiques, supprime la combustion des fumées, réduit l'accumulation des particules à la surface du matériau et accroît la qualité de découpe et gravure.

Ecran LCD

Ces unités de découpe laser sont équipées d'un écran LCD, celui-ci permet un repositionnement du système de déplacement et de l'axe Z manuellement durant la découpe ainsi que la modification des paramètres. Cette fonction est utile à la détermination des paramètres optimaux.

Porte supérieure et avant englobante

Elle permet de faciliter le chargement et le déchargement.

Moteurs numériques très fiables

Les machines ULS utilisent des moteurs numériques de haute qualité, qui ne nécessitent pas de codeurs optiques compliqués et couteux pour fonctionner, ce qui augmente aussi la fiabilité.

Solution intelligente de contrôle de l'énergie du laser

Cette solution maintient une densité d'énergie constante quelle que soit la vitesse de traitement afin de produire un marquage uniforme et une profondeur constante lors des opérations de découpe, gravure et marquage.

Roulements scellés à vie

Les roulements scellés et auto-lubrifiés du système d'axes gardent la poussière et les débris à l'écart, ce qui allonge leur durée de vie.

Courroies Kevlar sans étirement

Ces courroies durables assurent des travaux fiables et de qualité sur une très longue durée.

Collimateur

Celui-ci étend et collimate le faisceau laser, afin de réduire la divergence sur le matériau traité. Il permet également la réduction du point focal et l'homogénéisation de la densité énergétique.

Caractéristiques de la source laser

Refroidissement à air de la source laser

Grâce à cette technique, aucun besoin de système compliqué de refroidissement liquide, avec les risques de panne associés.

Haute fiabilité, excellente stabilité de la puissance

Les sources laser ULS fournissent une puissance constante pour obtenir des résultats de traitement aussi bons qu'attendus.

Contrôle du laser du ventilateur (Pour réduire le bruit)

Les lasers ULS sont tous refroidis à air avec des ventilateurs à vitesse variable. La vitesse des ventilateurs est réduite ou augmentée suivant la température du laser, ce qui réduit le niveau de bruit lorsque le laser est utilisé à basse puissance.

Pointeur Laser

Un pointeur laser rouge est installé pour un alignement aisé du matérial.

Compatibilité inter-plate-formes brevetée

Les sources laser peuvent être librement échangées entre les machines ULS.

Conception brevetée de laser à plaques de gaz en espace libre

L'utilisation de telles cavités résonnantes produit un rayon d'une excellente qualité avec une distribution homogène de la puissance et de bonnes performances à petite et grande distance.

Sources laser pré-alignées brevetées

Le pré-alignement se fait en usine et les sources n'ont pas besoin d'être réalignées plus tard.

Technologie de source laser intelligente

Les sources laser communiquent leur numéro de modèle au contrôleur du système, afin qu'il choisisse automatiquement les bons réglages pour un matériau défini en fonction de la puissance laser disponible..

Garantie disponible jusqu'à 5 ans

La garantie standard peut être étendue jusqu'à 5 ans, preuve de la confiance d'ULS dans sa technologie.

Large choix de niveaux de puissance

Sur la ILS12.75 , les sources suivantes sont disponibles: CO2 10.6um en 10W à 75W - CO2 9.3um en 30W, 50W ou 75W.

Caractéristiques de l'interface utilisateur

Panneau de Contrôle Universal (UCP) et Laser System Manager (LSM)

Ces interfaces comportent un pilote d'imprimante et une fonction Importation directe pour charger les conceptions. Elles incluent une base de données intelligente qui calcule les réglages optimaux du traitement au laser sur des centaines de matériaux.
Elles proposent également une fonction "Duplication" pour créer plusieurs versions d’un fichier de conception et une fonction "Estimation" des durées de traitement par laser.
La fonction Contrôle manuel permet de saisir des réglages propres du laser pour des matériaux et applications spéciaux, offrant ainsi une souplesse de traitement sans limite.
Facilité d'utilisation, productivité élevée et flexibilité.

<<< Cliquez sur l'image pour en savoir plus

Accessoires disponibles sur la ILS12.75

ULS, Lentille haute r&eacute;solution HPDFO

Lentille HPDFO™

Cette technologie permet de concentrer l'énergie du laser dans une zone beaucoup plus petite que ce qui est possible avec des lentilles classiques. La résolution de marquage est exceptionnelle et de nouveaux traitements sont permis grâce à la densité haute puissance.

<<< Cliquez sur l'image pour en savoir plus
ULS, Tables de d&eacute;coupe

Tables de découpe à nid d'abeilles et configurables

Elles minimisent la surface de support de matière, ce qui empêche ainsi une rétro-réflexion dommageable et qui permet le retrait plus efficace des sous-produits du traitement au laser.

<<< Cliquez sur l'image pour en savoir plus
ULS, Extraction et filtration d&#039;air

Unité d'extraction et filtration d'air

Cette unité extrait et filtre efficacement les sous-produits du traitement laser: particules (fumée) et composés organiques volatils (vapeurs). L'air peut ainsi être rejeté dans le local technique ou à l'extérieur. L'unité peut aussi embarquer un compresseur d'air.

<<< Cliquez sur l'image pour en savoir plus
ULS, interface d&#039;automatisation

Interface d'automatisation

Il permet l'intégration des systèmes laser dans des fabrications automatisées. Lancez jusqu'à huit fonctions différentes du système laser à l'aide d'entrées programmables. Contrôlez ou signalez jusqu'à deux dispositifs externes à l'aide de sorties programmables automatisées.

<<< Cliquez sur l'image pour en savoir plus
ULS, impression directe d&#039;image avec 1-Touch Laser Photo

Logiciel "1-Touch Laser Photo"

Il permet de convertir les images numériques (BMP, JPEG, PNG ou TIFF) en fichiers bitmap pouvant être utilisés pour graver ou marquer l’image de manière permanente dans le bois, la pierre, le métal... Ceci transforme une photographie ordinaire en gravure de qualité professionnelle.

<<< Cliquez sur l'image pour en savoir plus
Module de conversion Classe 4 de l&#039;ULS ILS

Module de conversion classe 4

Ce module breveté permet aux utilisateurs des machines de la série ILS d'y placer des objets surdimensionnés ou de faire passer des objets en continu comme des rouleaux de matière ou des convoyeurs. Il apporte une flexibilité et une productivité accrue.

<<< Cliquez sur l'image pour en savoir plus
Cam&eacute;ra de d&eacute;tection Universal

Caméra de détection Universal

Elle localise et détermine les positions exactes des repères présents sur les matières présentes dans la découpe laser. Cela permet d'effectuer automatiquement les ajustements des chemins de découpe en fonction de l'emplacement de la matière.

<<< Cliquez sur l'image pour en savoir plus
ULS, am&eacute;lioration de la qualit&eacute; du traitement vectoriel avec Direct Import

Logiciel "Direct Import"

Il permet d'importer certains formats de fichiers graphiques (PDF, DXF, STL, G-Code) directement dans le logiciel de commande du système laser en évitant le processus d'impression. Plus de souplesse, une meilleure qualité du traitement vectoriel et une meilleure compatibilité Mac/Windows.

<<< Cliquez sur l'image pour en savoir plus
ULS, module d&#039;extraction mobile

Module d'extraction mobile

Aussi appelé suiveur, il collecte la fumée et les débris à l'emplacement où travaille le laser afin de limiter toute contamination durant les différentes opérations.

<<< Cliquez sur l'image pour en savoir plus
ULS tourne-cylindre

Tourne-cylindre

Ce dispositif rotatif permet l’application des différentes technologies ULS sur des objets sphériques, cylindriques, effilés ou non symétriques, et cela, sur l'intégralité de la circonférence de l'objet.

<<< Cliquez sur l'image pour en savoir plus

Technologies et innovations ULS utilisées sur la ILS12.75

ULS, sources laser scell&eacute;es refroidies &agrave; air

Sources Laser ULS

Avec la technologie ULS de cavités en métal et refroidissement à air, elles proposent une performance et une durée de vie supérieures à la concurrence.

<<< Cliquez sur l'image pour en savoir plus
ULS, sources laser interchangeables

Rapid Reconfiguration™

Cette technologie permet d’installer et réinstaller très simplement toute source laser ULS sur tout système laser ULS. Augmenter la puissance laser de sa machine en cours de vie est ainsi très simple.

<<< Cliquez sur l'image pour en savoir plus
ULS, base de donn&eacute;es de mat&eacute;riaux pour traitement au laser

Base de données des matériaux

Fruit de 30 ans de R&D, ULS propose le plus vaste référentiel de traitement de matières par laser dans la plage de 10 à 500 watts. Pour chaque matériau, les paramètres optimisés. Un gain de temps sans égal.

<<< Cliquez sur l'image pour en savoir plus

Matériaux pouvant être traités au laser CO2 ULS

Composites

Les composites sont formés de plusieurs matières de propriétés différentes. La combinaison de ces matières permet d'en augmenter les propriétés (ex: Matrice Epoxy chargée en fibre de carbone). La plupart des composites peuvent subir des opérations de découpe, gravure et marquage au laser.

Elastomères

Les élastomères naturels ou synthétiques sont caractérisées par leur capacité à se déformer et à retrouver leur forme d’origine. Ils sont aussi développés pour leur résistance à l'usure ou compatibilité chimique. La découpe et la gravure au laser sont des traitements habituels pour les élastomères. Le marquage est moins courant.

Mousses

Les mousses sont composées de polymères, avec ajout éventuel de céramiques ou métaux. Elles sont fabriqués en captant des poches de gaz à l'intérieur de la matière. On distingue les mousses souples (Cavités d'air ouvertes) et rigides (Cavités d'air fermées). Tous les types de mousse peuvent être traités par découpe, gravure et marquage au laser.

Verres & Céramiques

Les verres et céramiques sont inorganiques et non métalliques. Ils sont recherchés pour leurs propriétés de dureté, rigidité, résistance aux températures élevées, isolation électrique et résistance à l'usure. Ces matériaux peuvent être marqués et gravés au laser.

Métaux

Le marquage par laser de métaux avec revêtement est réalisable avec un laser CO2 ou fibre. Le marquage de métaux purs nécessite un laser fibre ou l'utilisation d'un laser CO2 combiné à un ajout de revêtement (ex: Thermark). La découpe et gravure de métaux font appel à des puissances non disponibles dans la gamme ULS.

Matières naturelles non organiques

Les matières naturelles non organiques telles que les roches (ex: Marbre), pierres précieuses, minéraux non métalliques, coquillages peuvent être facilement marqués et gravés au laser CO2 ou fibre. Dans certains cas, ils peuvent être découpées au laser (ex: Nacre).
Marbre

Matières naturelles organiques

Les matières naturelles organiques (Bois, Cuir) peuvent être découpées, gravées et marquées au laser. Les bois durs, avec leur structure de grains plus dense, conviennent mieux à la gravure laser. Le réglage du laser est essentiel pour obtenir un résultat sans brûlure de la matière.

Papiers et Cartons

Les matériaux à base de papier sont fabriqués par pressage de fibres de cellulose, qui est un dérivé du bois. Tous les types de matériaux à base de papier peuvent être traités par découpe, gravure et marquage au laser.
Marbre

Plastiques

Acrylique, ABS, Polystyrène, Nylon, PTFE, Polycarbonate, Acétyle, PEEK, PEI, PLA, Delrin, POM.... Pratiquement tous les plastiques peuvent être traités par découpe, gravure et marquage au laser. Le PVC est proscrit (Emanations de chlore).

Tissus et Textiles

Les tissus et textiles, naturels (Laine ou Coton) et artificiels (Nylon, Polyester...) peuvent être découpés au laser. Certains tissus (Feutre, Molleton...), peuvent être aussi gravés et marqués. L'utilisation d'adhésifs découpés au laser puis thermo-compressés sur les tissus est aussi très fréquente.
Marbre

Vidéos

ULS//ILS12.75

Fiche technique

Volume de travail
1219x610x305mm
Dimensions machine
1753x1118x1168mm
Lentille de focalisation
2" et 3"
HPDFO (High Power Density Focusing Optics)
Source laser
CO2 9.3um, 30W, 50W ou 75W
CO2 10.6um, 10W à 75W
Placement du Laser
Pointeur laser
Dimensions maximales de la pièce
1029x762x305mm
Capacité de levage sur l'axe Z
27kg

Téléchargement

ULS ILS Platform Datasheet

Fiche technique des ULS ILS9.75, ILS9.150D, ILS12.75 et ILS12.150D

Téléchargement (330.99k)
