Heavy Duty Quadro, Evixscan

Référence : EV//HDQuadro-Industrie

Scanner 3D « optique » Heavy Duty Quadro (4 x 5.0Mpx - Précision 13um) pour le reverse engineering et le contrôle dimensionnel.
Inclus dans la livraison : Scanner HD Quadro, tripode, câblage, plaques de calibration A4/A3, valise de transport, logiciels eviXscan & Le:os Premium

Quantité

EVIXSCAN Heavy Duty Basic

EVIXSCAN Heavy Duty Quadro

Premier scanner 3D basé sur la technologie de lumière LED bleue, c'est le seul appareil sur le marché qui offre une haute précision à un prix abordable, non seulement pour l'industrie mais aussi pour l'enseignement, les départements R&D des petites et moyennes entreprises.
Heavy Duty Quadro bénéficie d'une précision jusqu'à 13um et d'une résolution accrue grâce à ses quatre caméras 5 mégapixels : jusqu'à 161 points/mm².

Haute précision

Construits autour de caméras et d'optique de grande qualité, les scanners Heavy Duty d'Evixscan ont une précision de numérisation certifiée par le test VDI/VDE 2634 partie 2.
Son système optique est en partie assemblé avec de la fibre de carbone ce qui lui assure une excellente stabilité mécanique.

Résistant

Assemblé en aluminium, Heavy Duty est très résistant à la poussière et aux moisissures.
Il peut être utilisé en extérieur (certification IP62). Les sources lumineuses LED ont une très longue durée de vie.

Formation incluse

Une formation pour deux utilisateurs est incluse.

Haute précision

Construits autour de caméras et d'optique de grande qualité, les scanners Heavy Duty d'Evixscan ont une précision de numérisation certifiée par le test VDI/VDE 2634 partie 2.
Son système optique est en partie assemblé avec de la fibre de carbone ce qui lui assure une excellente stabilité mécanique.

Résistant

Assemblé en aluminium, Heavy Duty est très résistant à la poussière et aux moisissures. Il peut être utilisé en extérieur (certification IP62). Les sources lumineuses LED ont une très longue durée de vie.

Formation incluse

Une formation pour deux utilisateurs est incluse.

Applications

Scanner double portée

Scanner double portée

Selon que vous ayez besoin de numériser une petite pièce comportant de nombreux détails ou bien un volume beaucoup plus grand, Heavy Duty Quadro est capable de s'adapter en faisant varier l'écartement de ses caméras.
EVIXSCAN Rétro-ingénierie

Rétro-ingénierie (Reverse engineering)

Le maillage triangulaire imite la surface permettant de créer un modèle CAO de l'objet. Cela permet le développement de la documentation technique de l'élément numérisé. Le modèle CAO apparu peut être utilisé pour la production d'un substitut ou comme point de départ pour la conception de nouvelles pièces.
EVIXSCAN Inspection

Inspection et crontrôle dimensionnel

Le produit numérisé est comparé au modèle CAO de référence par création d'une carte des écarts de couleur. Il permet une vérification précise du dessin exécutif et des mesures d'éléments difficiles à mesurer avec d'autres méthodes.
EVIXSCAN Prototypage rapide

Prototypage rapide

La production de prototypes la plus rapide et la moins chère est aujourd'hui l'un des facteurs les plus importants pour prendre l'avantage sur la concurrence. Un scanner 3D précis, tel qu'eviXscan 3D Heavy Duty, est un maillon essentiel du prototypage de processus rapides.
EVIXSCAN Créer une visualisation

Création d'une visualisation

La création d'une visualisation précise d'objets aux formes complexes est un besoin dans de nombreux secteurs (Design, Muséologie...).

Points forts Eviscan 3D Suite

Alignement et fusion de maillage

Alignement et fusion de maillage

eviXscan 3D Suite permet d'aligner les numérisations ou les maillages importés par des méthodes manuelles de point N et d'enregistrement global. Le logiciel renvoie des informations sur l'erreur d'alignement pour une meilleure analyse et évaluation. Les paramètres réglables permettent d'adapter de manière optimale les algorithmes appliqués à l'objet scanné. La méthode de fusion unique développée par nos ingénieurs permet de combiner les numérisations en un seul maillage sans distorsions et perte de précision géométrique.
qualité de numérisation

Choix de la qualité de numérisation

La synergie entre le générateur de nuages de points et le mode de numérisation 3D MultiExposure (HDR) permet de numériser des objets sombres et brillants sans prétraitement de surface. La décimation intelligente intégrée dans le générateur de balayage fournit une perte pondérée et des données précises directement à partir du processus de balayage. L'outil Multi-Point Cloud Generator permet de régénérer simultanément de nombreux scans en une seule opération.
ToolKit Box

Fonction ToolKit Box intégrée

Intégrée à eviXscan 3D Suite, la gestion de la ToolKit Box permet de numériser des objets de grande taille et de combiner des ensembles de numérisations prises pour le même objet à partir de vues différentes. Vous pouvez encore augmenter la qualité de la numérisation avec une table rotative en assurant l'alignement automatique entre les groupes de numérisation, ce qui facilite le traitement ultérieur. Le logiciel examine automatiquement les informations sur les artefacts détectés et le nombre d'analyses dans lesquelles ces artefacts ont été détectés.

Accessoires

Toolkit Box

La Toolkit Box est un set de marqueurs 2D et 3D (artefacts) à placer sur l'objet à numériser qui facilitent le travail du scanner. Leur fonctionnement est totalement intégré dans Evixscan Suite et ils sont réutilisables.
Disponible en version MAX avec plus de marqueurs pour les grands volumes.

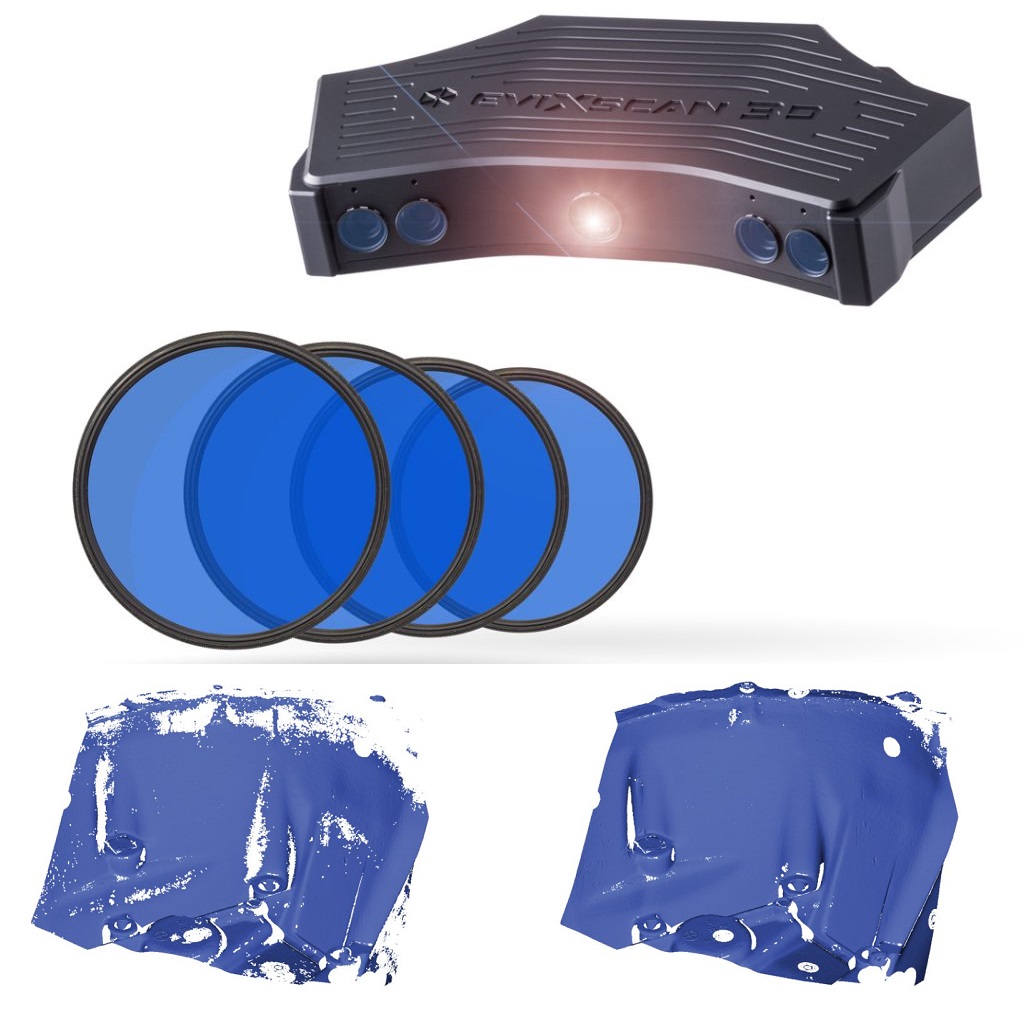

Filtres à lumière bleue

Les filtres à lumière bleue offrent la possibilité de numériser dans presque toutes les conditions d'éclairage ambiant sans préparation.
La source de lumière structurelle bleue et les filtres dédiés avec un taux de filtrage extrêmement élevé (95%) réduisent presque complètement l'impact de la lumière ambiante (réflexion, surexposition) sur les résultats de numérisation.

Autres logiciels associés Evixscan

Le:os Premium

Le:os Premium

Logiciel rapide, fiable et facile à utiliser qui permet de traiter les données issues de la numérisation 3D. Il permet l'édition avancée de nuages de points et de maillages, ainsi que d'effectuer des tâches de base pour la rétro-ingénierie. Il permet également la vérification de base des éléments en les comparant avec le modèle CAO ou un autre objet numérisé.

Geomagic Design X

Un logiciel avancé pour l'ingénierie inversée. Il combine des fonctions de modélisation 3D comme dans les logiciels de CAO avec le traitement des données obtenu à partir du processus de numérisation. Sur la base des données du scanner eviXscan 3D, l'utilisateur peut créer des modèles entièrement paramétriques et modifiables dans un format compatible avec les logiciels de CAO utilisés.
option

Geomagic Control X

Solution polyvalente et précise dans le domaine de la métrologie et du contrôle qualité. La combinaison des avantages de la technologie de mesure tactile et non invasive permet une vérification rapide et précise des éléments produits. La fonction de détection intelligente des caractéristiques permet de définir l'orientation, les dimensions et les tolérances du modèle.
option

Spaceclaim

Il s'agit d'un programme d'ingénierie inversée. Il permet de créer des modèles CAO paramétriques, également pour des surfaces de forme libre, à partir des données obtenues via un scanner 3D. SpaceClaim permet la visualisation, le calcul et les préparatifs avancés pour l'impression 3D.
option

Vidéos

EV//HDQuadro-Industrie

Fiche technique

Poids
7Kg
Dimensions machine
520x280x95mm
Logiciel
Evixscan 3D Suite
Geomagic Control X (Contrôle dimensionnel)
Geomagic Design X (Reverse engineering)
Spaceclaim (Reverse engineering)
Connectivité
USB, HDMI
Consommation électrique
50W
Source lumineuse
LED Bleue
Nombre de caméras
4x5Mpix
Précision du scanner
13µm
Résolution de scan
161points/mm²

Téléchargement

EVIXSCAN 3D Suite Brochure

Brochure technique du logiciel Evixscan 3D Suite

Téléchargement (3.65M)

Evatronix Brochure

Brochure de présentation de la société Evatronix et de ses produits

Téléchargement (5.31M)

EVIXSCAN Quadro Spécs.

Fiche technique du scanner 3D Evixscan Heavy Duty Quadro

Téléchargement (686.44k)

Evixscan Suite 2.5 Manuel

Manuel de la suite logicielle 2.5 d'Evixscan

Téléchargement (5.76M)
