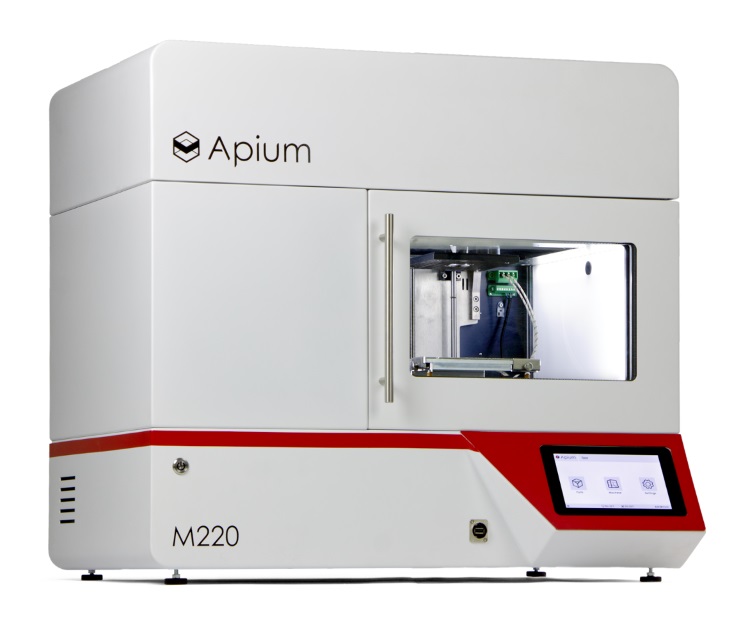

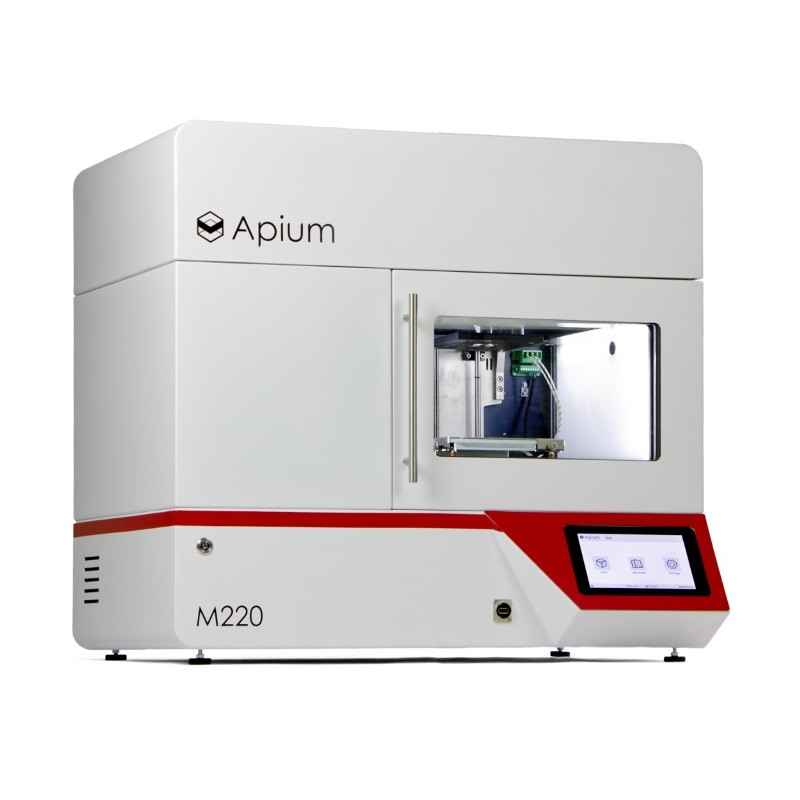

APIUM M220 Series vue de face
  • APIUM M220 Series vue de face
  • Vue de l'écran tactile de l'APIUM M220 Series

M220, Apium, Imprimante 3D FDM médicale

Imprimante 3D médicale Apium M220 (Volume d’impression 220x175x150mm - Une tête d'extrusion 540°) avec plateau chauffant 160°, chauffage direct de zone d'impression 180° pour une meilleure solidification et adhésion de couches et stérilisation par flux d'air 120°C à chaque couche.

Quantité

APIUM M220 Series

APIUM M220 Series

Apium innove une fois de plus avec la première imprimante au monde capable d'imprimer en PEEK des dispositif médicaux biocompatibles certifiés Classe III. Destinée au laboratoire de recherche et aux centres de soin, Apium M220 combine une qualité optimale des pièces créées, l'enregistrement des paramètres pendant l'impression et la sécurité des données médicales.

Impressions biocompatibles

Apium M220 concentre tout le savoir faire Apium pour imprimer des pièces biocompatibles Classe III : filtre à particule, environnement stérile, extrudeur en matériaux biocompatibles...

Nouvelle technologie d'extrusion

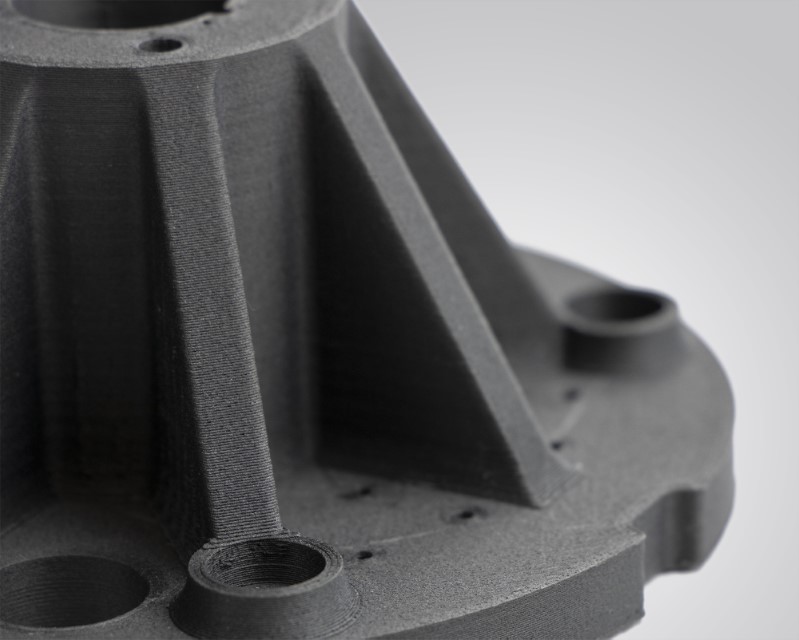

L'extrudeur a été développé dans un souci de flexibilité et de robustesse. La force d'alimentation, quatre fois supérieure à celle du modèle précédent, permet de traiter des polymères hautes performances renforcés par des fibres avec un pourcentage élevé de remplissage. Le guide de filament spécialement conçu automatise le processus de chargement.

Processus d'impression surveillé

En intégrant un système de caméra, l'enregistrement de la température et l'utilisation de servomoteurs, le processus d'impression est surveillé en permanence. Cela permet à l’imprimante d’intervenir automatiquement en cas d'erreur.

Impressions biocompatibles

Apium M220 concentre tout le savoir faire Apium pour imprimer des pièces biocompatibles Classe III : filtre à particule, environnement stérile, extrudeur en matériaux biocompatibles...

Nouvelle technologie d'extrusion

L'extrudeur a été développé dans un souci de flexibilité et de robustesse. La force d'alimentation, quatre fois supérieure à celle du modèle précédent, permet de traiter des polymères hautes performances renforcés par des fibres avec un pourcentage élevé de remplissage. Le guide de filament spécialement conçu automatise le processus de chargement.

Processus d'impression surveillé

En intégrant un système de caméra, l'enregistrement de la température et l'utilisation de servomoteurs, le processus d'impression est surveillé en permanence. Cela permet à l’imprimante d’intervenir automatiquement en cas d'erreur.

L'innovation pour sauver des vies

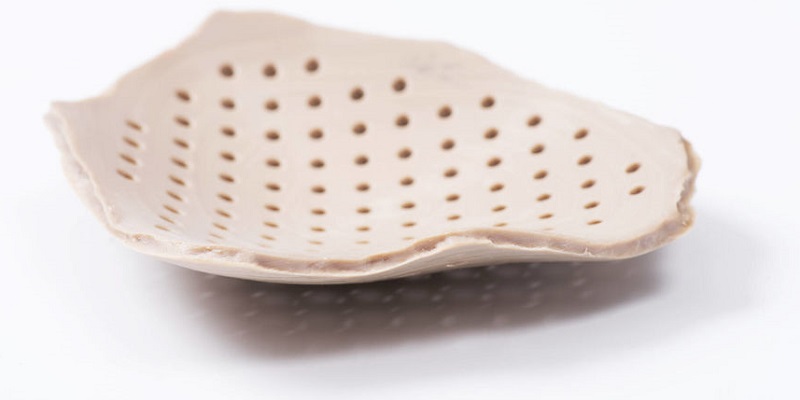

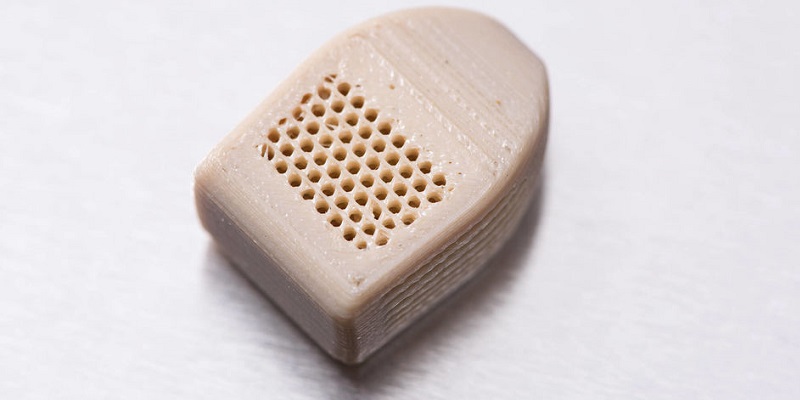

Apium M220 offre la possibilité unique de produire des prothèses et des implants spécifiques aux patients à des coûts et des délais minimes, sans affecter les propriétés de biocompatibilité et de stérilisation du PEEK. Par conséquent, la pièce répond aux exigences élevées des applications humaines in vivo.

Grâce à la liberté de conception offerte par cette technologie, il est possible de créer des géométries complexes en utilisant des données d'imagerie radiologique. Le modèle numérique de l'implant, généré à partir des données spécifiques au patient, peut être fabriqué en PEEK en quelques heures, stérilisé puis déployé pour le traitement du patient.

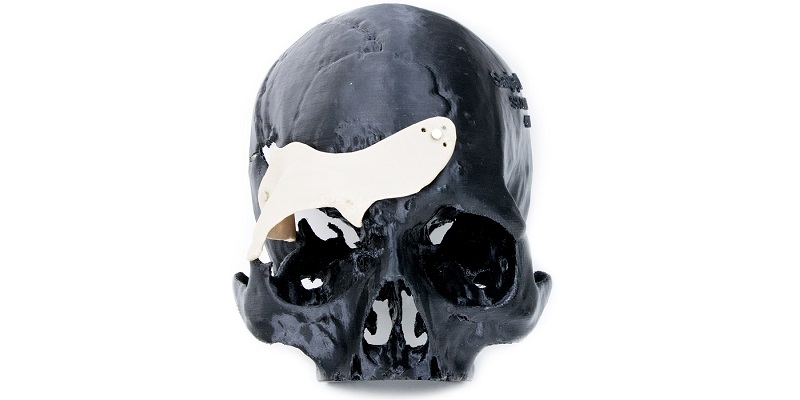

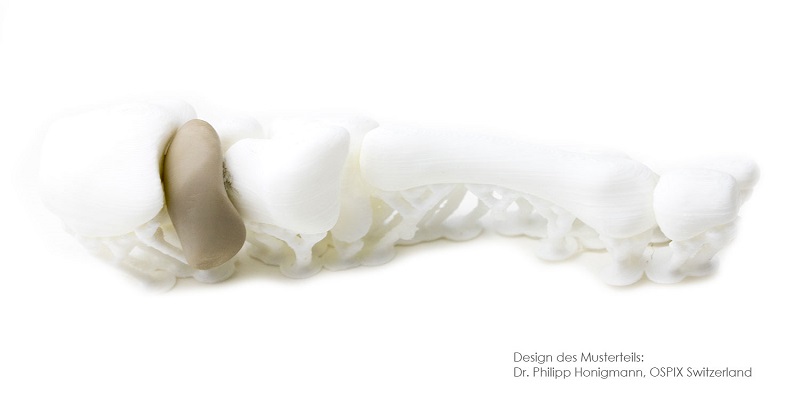

Les opportunités qu'offre la technologie d'impression 3D en PEEK médical d'Apium concernent surtout les domaines cranio-maxillo-facial, de la main et de la colonne vertébrale, où les solutions spécifiques aux patients sont les plus demandées. La mise en œuvre de la solution d'Apium permet de réaliser des économies considérables en termes de temps, de coûts de fabrication et de personnel par rapport aux solutions de fabrication traditionnelles. La solution d'Apium rend possible un scénario de réaction plus rapide et plus souple en cas d'urgence.

Points Forts

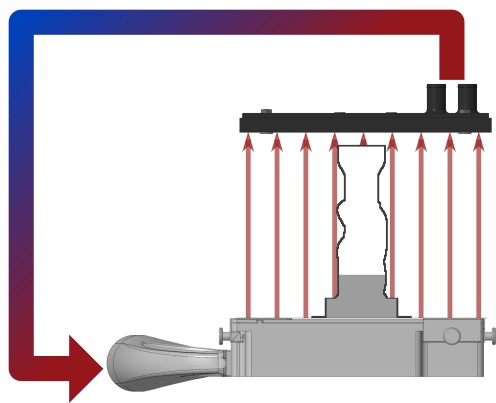

Vue du circuit de filtration de APIUM M220

Environnement d'impression stérile

Le système de filtre à air chaud analyse la géométrie de l'élément et adapte la puissance de chauffe de manière à toujours obtenir un apport énergétique optimal. Le flux d'air entourant le composant est filtré dans un circuit pratiquement exempt de particules.
Extrudeur en matériaux bio compatibles

Technologie d'extrusion

L'extrudeur a été développé en tenant compte de la flexibilité et de la durabilité. La force d'alimentation quatre fois supérieure à celle du modèle précédent permet un flux de matière précis.
Tous les composants en contact avec le matériau d'impression sont fabriqués dans des matériaux médicalement compatibles : PEEK, titane, acier 316L et PTFE.

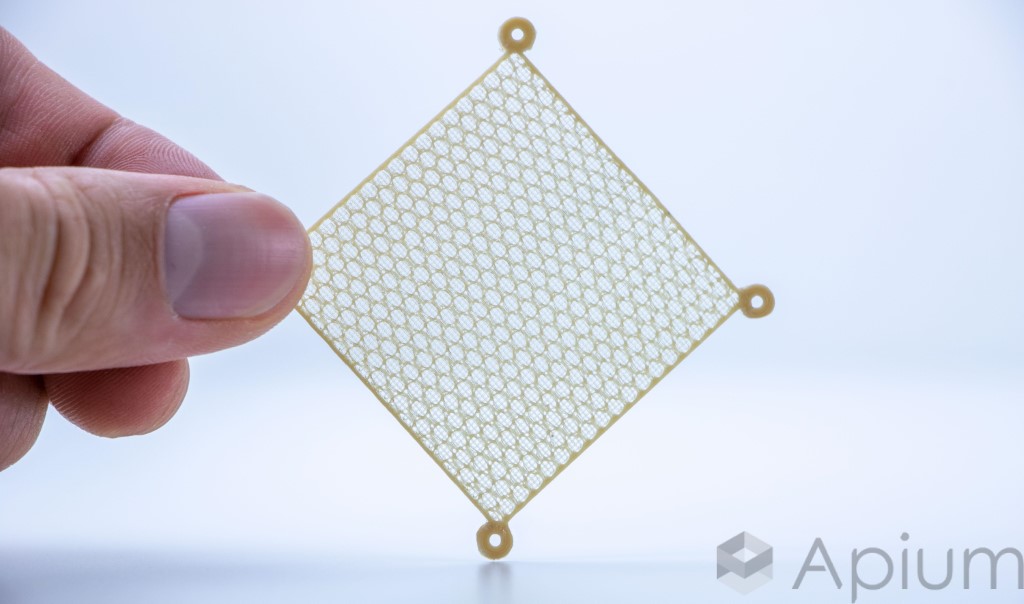

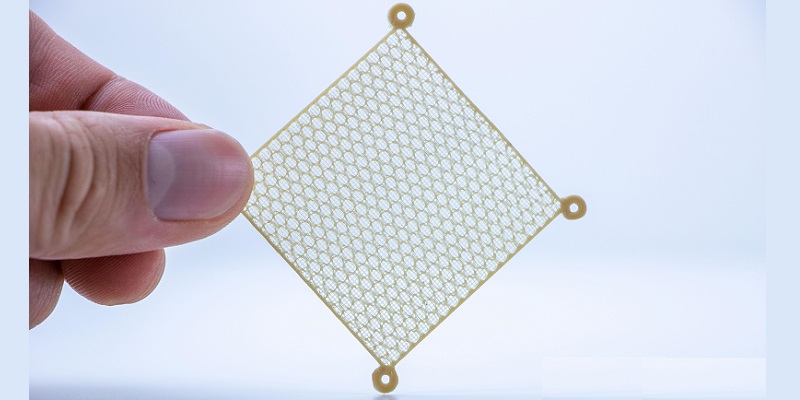

Impression biocompatible en PEEK avec APIUM M220

Filaments biocompatibles

En coopération avec Evonik, les matériaux et les filaments ont été testés pour leur biocompatibilité et les tests correspondants ont été réalisés avec succès. Cela permet de fabriquer des dispositifs médicaux jusqu'à la classe III à partir de PEEK.

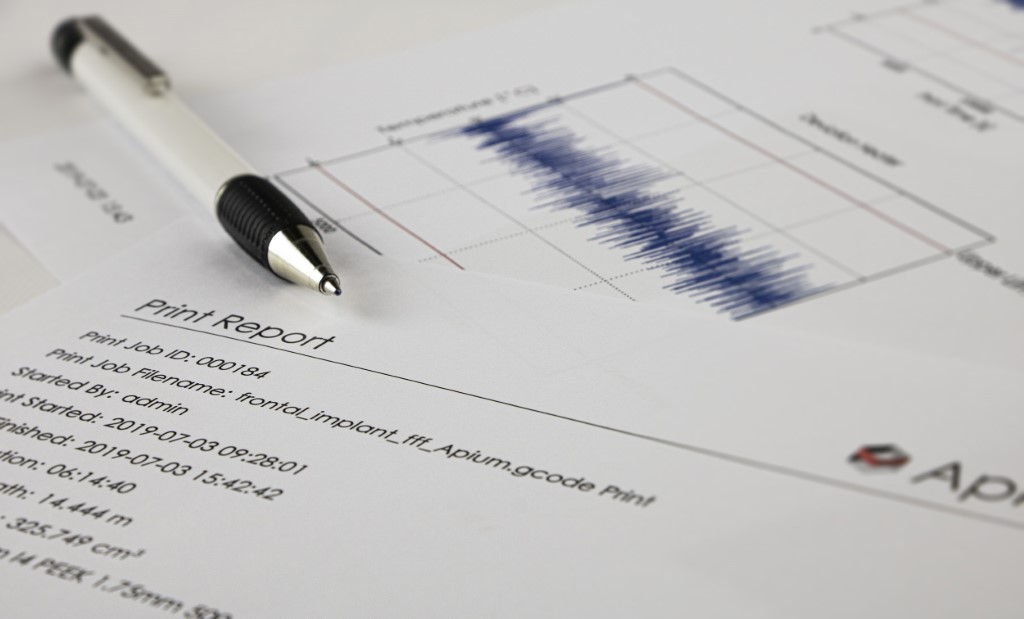

Rapport d'impression avec APIUM M220

Documentation et sécurité

Tous les paramètres importants concernant le processus d'impression sont automatiquement fournis dans un protocole PDF. L'administration intégrée des utilisateurs empêche tout accès non désiré. Pour la sécurité de vos données, Apium a décidé de ne pas utiliser de solutions basées sur le cloud.

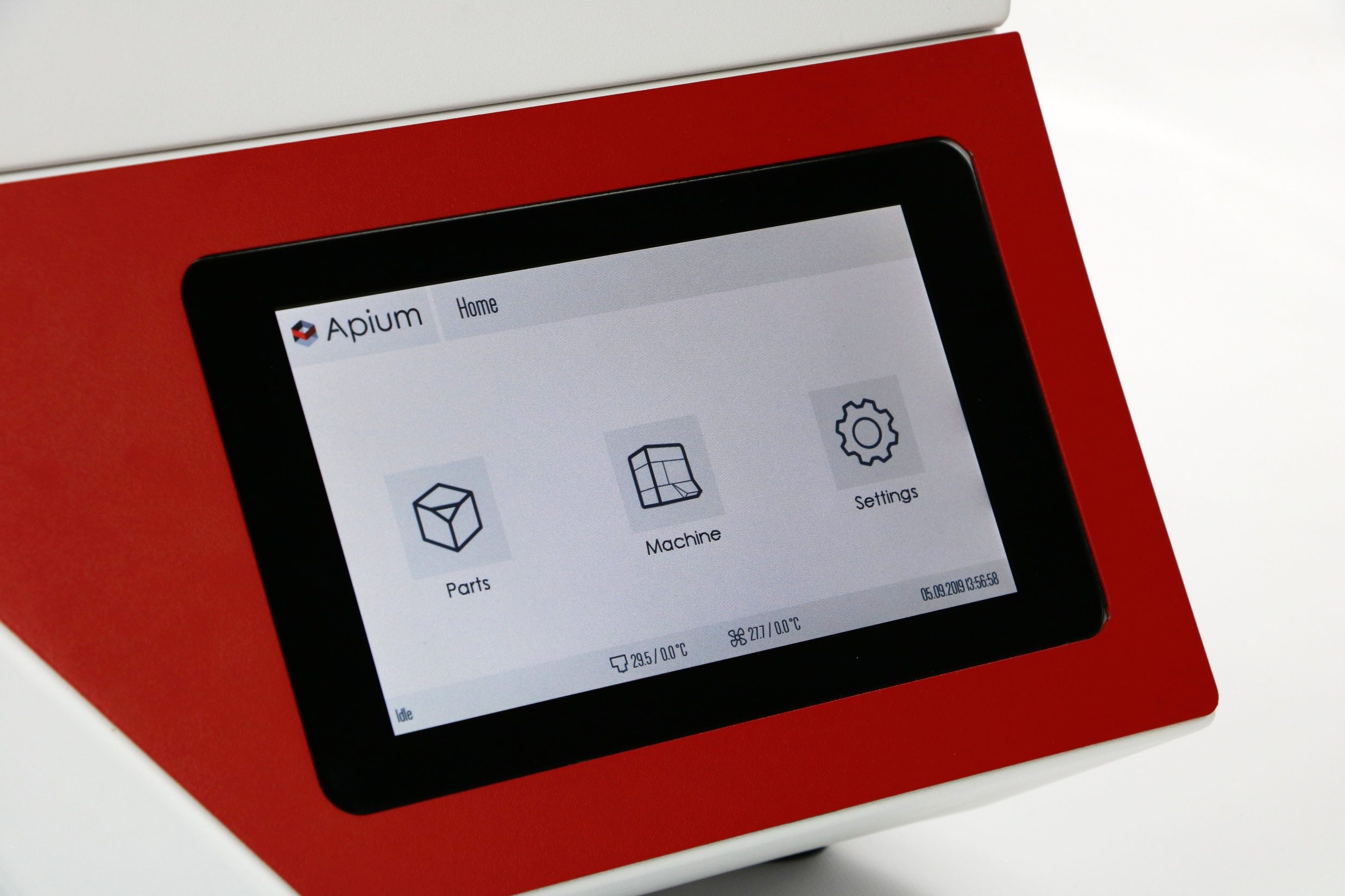

Ecran tactile de l'APIUM M220

Logiciel intégré

Le logiciel de contrôle est spécialement adapté au matériel de notre imprimante et optimisé pour le traitement des polymères de haute performance. Une interface utilisateur intuitive permet une manipulation aisée de l'imprimante. Vous pouvez gérer les travaux d'impression et vérifier l'état de l'imprimante à tout moment.

Améliorez la qualité d'impression des polymères haute performance avec le sécheur de filaments Apium F300.

Améliorez la qualité d'impression des polymères haute performance avec le sécheur de filaments Apium F300. Il réduit les défauts liés à l'humidité dans l'impression 3D de matériaux haute performance et augmente considérablement le taux de réussite d'impression. Profitez de notre technologie de séchage pour augmenter les performances de votre système AM.

Matériaux

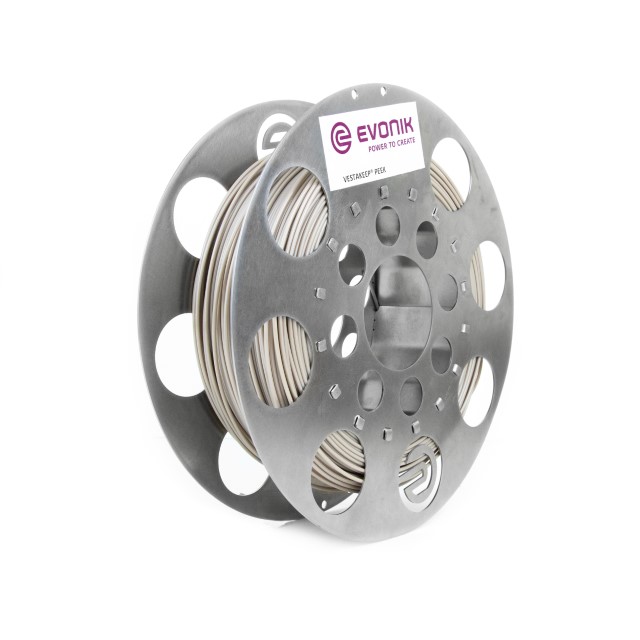

Bobine de filament Apium medical PEEK

Apium medical PEEK - Conçu pour un contact permanent avec les tissus

Le filament PEEK de qualité médicale d'Apium est basé sur la résine VESTAKEEP® i4 G fournie par le producteur de produits chimiques Evonik. Spécialement formulé pour la fabrication de dispositifs implantables à long terme, VESTAKEEP® i4 G présente une biocompatibilité, une biostabilité et une transparence aux rayons X élevées, ce qui facilite l'implantation et les rendez-vous de suivi pour le patient et le chirurgien. La résine répond aux recommandations de la norme ISO 10993-1 "pour un contact permanent tissu/os" et est conforme à la norme ASTM F2026 "Standard Specification for Polyetheretherketone (PEEK) Polymers for Surgical Implant Applications".

Couramment utilisé dans les applications basées sur l'extrusion, VESTAKEEP i4 G est facile à traiter, une qualité partagée par l'impression 3D PEEK d'Apium Medical. La technologie FFF permet de produire facilement des géométries organiques en PEEK et, "en raison de la faible conductivité thermique du PEEK", explique Apium, "la sensibilité du patient aux changements de température sera moindre."

Technologie

Vue du logiciel pour APIUM M220

Logiciel

Le logiciel est l'une des compétences principales d'Apium. Avec l'interface utilisateur sur le pavé tactile de l'imprimante, Apium offre à l'utilisateur un fonctionnement simple et efficace. Des fonctions de maintenance et d'entretien spéciales facilitent l'utilisation quotidienne de l'imprimante et permettent un accès détaillé à tous les paramètres. L'application d'interface Web facilite la surveillance des processus d'impression avec la caméra intégrée à partir d'un lieu de travail distant et la gestion de l'imprimante via le réseau. Le traitement des fichiers STL est réalisé sous Simplify 3D.

Vidéos

AP//M220

Fiche technique

Epaisseur de couche
0.05 - 0.6mm
Volume de travail
130x130x120mm
Poids
67kg
Dimensions machine
850x685x675mm
Diamètre de buse
0,2 - 0,8mm
Température maximale de l'extrudeur
540°C
Plateau
Acier 316L
Connectivité
Wifi, Ethernet
Précision X/Y
10µm
Précision Z
3µm
Niveau sonore
70dB max
Epaisseur de paroi
250µm
Filtre
280°C max

Téléchargement

Spécs. Apium M220

Brochure de présentation et spécifications de l'imprimante FDM Apium M220

Téléchargement (393.63k)

FDS Apium

Fiche de données de sécurité des filaments Apium

Téléchargement (82.03k)

Apium - Impression d'implants

Étude de cas réalisée par Apium sur l'impression 3D d'implants biocompatibles comparée aux méthodes traditionnelles

Téléchargement (437.63k)
