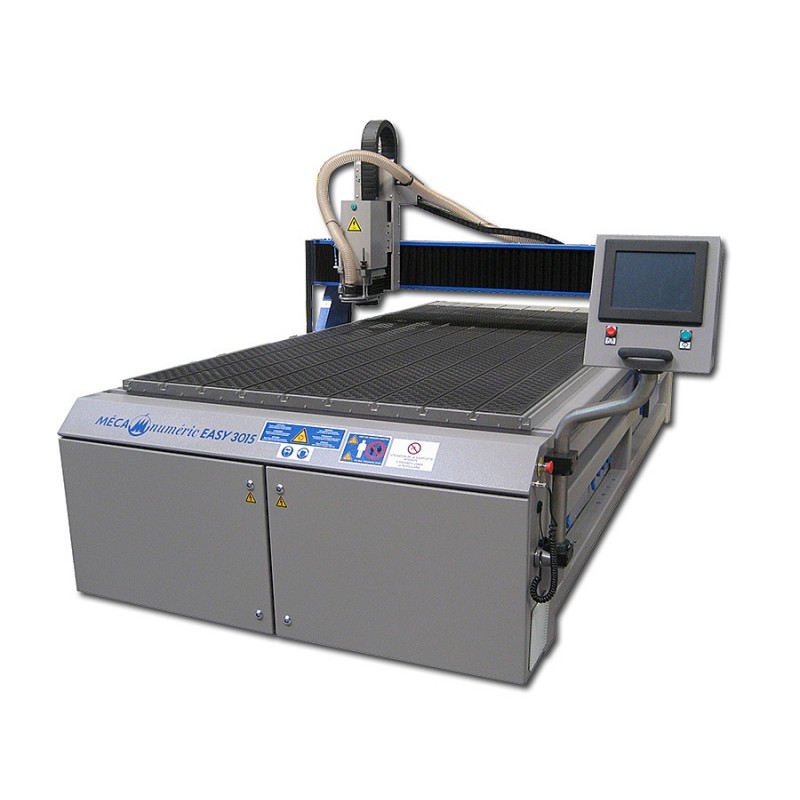

MecaEasy version 3015
  • MecaEasy version 3015
  • MecaEasy version 0507 vue de droite
  • MecaEasy version 0507 vue de gauche
  • MecaEasy, vue de l'écran de contrôle
  • MecaEasy version 0507 vue de dessus

MecaEasy, Mécanumeric, Fraiseuse CNC

Fraiseuse CNC 3 axes MecaEasy de Mécanuméric
- Courses utiles X-Y-Z : 520 à 3020 / 750 à 1520 / 200 à 350 mm selon configuration
- Résolution : 1,5µm
- Tension 400V /50 Hz
- Vitesse d'avance : 300 mm/sec maximum
- Commande numérique CN7000 ISO
- Motorisation Brushless
- Guidages par rails rectifiés et patins à circulation de billes
- Transmission par vis à billes sur les 3 axes
- Bâti en acier mécano-soudé
- Commande numérique CN7000
- Options : broches haute fréquence, changeur d’outils automatique, 4ème axe, capot de protection...

Quantité

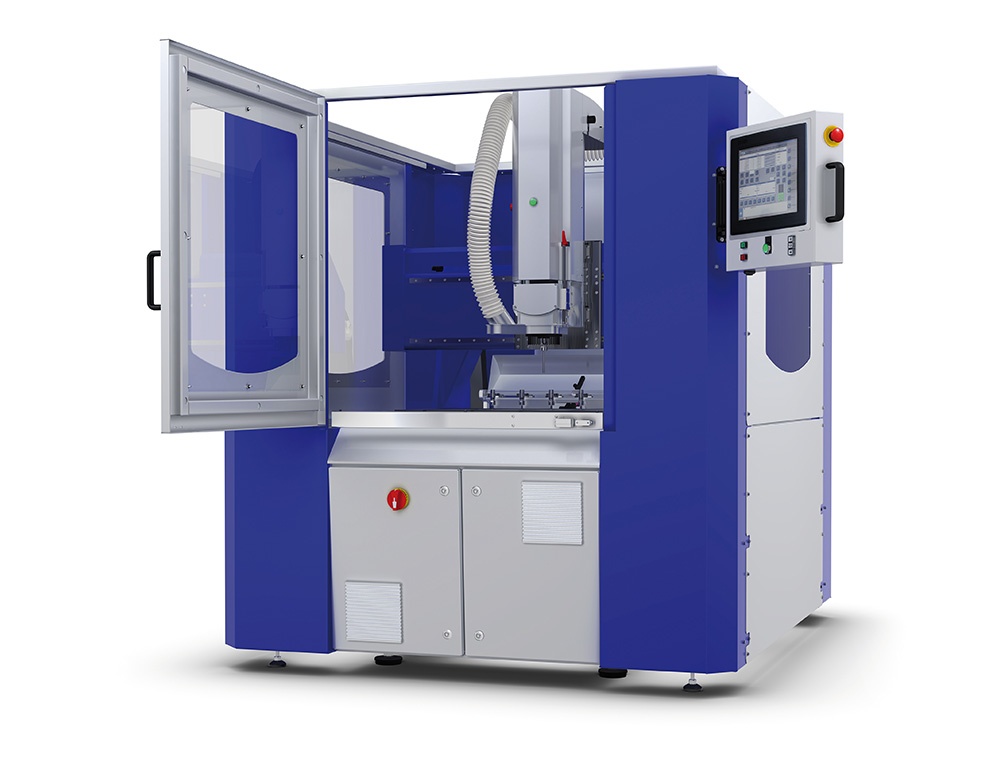

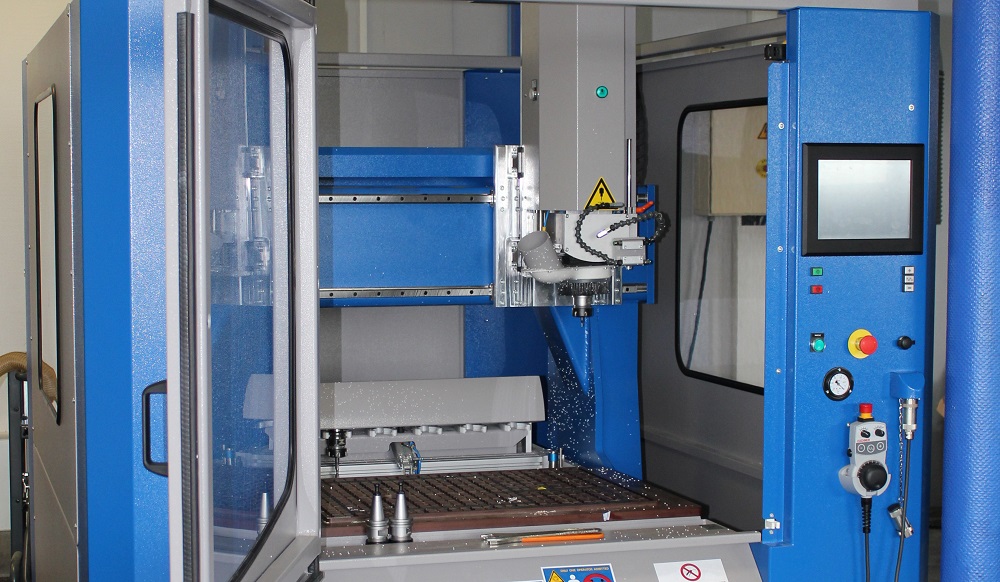

Mécanuméric MecaEasy en version ES0507

Mécanumeric mecaeasy

La machine de fraisage CNC industriel à la portée de tous et fabriquée en France.

MecaEasy vous donne accès au fraisage industriel selon vos besoins. A commande entièrement numérique, elle offre rapidité et précision, une multitude d'options et existe en 5 dimensions.

Ultra Rapide

Avec une vitesse maximum d'usinage de 300m par minute et sa conception robuste, MecaEasy met l'efficacité d'une machine industrielle à votre service.

Personnalisation avancée

La gamme MecaEasy offre un large panel d'options pour s'adapter à vos besoins : broche plus puissante, magasin avec changement d’outil automatique, capot de protection, plateau à dépression ou pompe à vide... Contactez nous pour tout savoir.

5 modèles pour 5 dimensions

En plus de ces nombreuses options, MecaEasy s'adapte à votre espace de travail : retrouvez ci-dessous les 5 dimensions de machines disponibles.

Ultra Rapide

Avec une vitesse maximum d'usinage de 300m par minute et sa conception robuste, MecaEasy met l'efficacité d'une machine industrielle à votre service.

Personnalisation avancée

La gamme MecaEasy offre un large panel d'options pour s'adapter à vos besoins : broche plus puissante, magasin avec changement d’outil automatique, capot de protection, plateau à dépression ou pompe à vide... Contactez nous pour tout savoir.

5 modèles pour 5 dimensions

En plus de ces nombreuses options, MecaEasy s'adapte à votre espace de travail : retrouvez ci-dessous les 5 dimensions de machines disponibles.

Points Forts

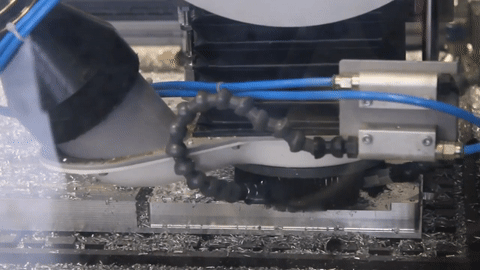

Animation de Labjet en action

Usinage dynamique

Cette technique offre plusieurs avantages :
- Un usinage plus rapide.
- Moins d'échauffement de la matière.
- Une usure réduite des outils.

MecaEasy, vue intérieure

Assemblage et composants de qualité industrielle

MecaEasy est construite sur un châssis monobloc et intègre les meilleures composants pour vous offrir une qualité professionnelle :
- Portique monobloc en acier mécano-soudé.
- Commande numérique CN7000 et écran tactile couleur 15 pouces.
- Guidage par rails rectifiés et patins à circulation à billes.
- Transmission par vis à billes sur les 3 axes.
- Servomoteurs brushless.

Caractéristiques dimensionnelles

Ci dessous, sont présentées les caractéristiques différenciantes pour les modèles de MecaEasy :

ME 0507

Course axe X :
520 mm

Course axe Y :
750 mm

Course axe Z :
200/350 mm

Passage entre montant :
900 mm

Passage sous portique :
210/360 mm

Dimensions machine :
1970x1375x2100 mm

ME 0710

Course axe X :
720 mm

Course axe Y :
1020 mm

Course axe Z :
200/350 mm

Passage entre montant :
1250 mm

Passage sous portique :
210/360 mm

Dimensions machine :
2210x1750x2100 mm

ME 1007

Course axe X :
1050 mm

Course axe Y :
750 mm

Course axe Z :
200/350 mm

Passage entre montant :
900 mm

Passage sous portique :
210/360 mm

Dimensions machine :
2520x1375x2100 mm

ME 1510

Course axe X :
1550 mm

Course axe Y :
1020 mm

Course axe Z :
200/350 mm

Passage entre montant :
1250 mm

Passage sous portique :
210/360 mm

Dimensions machine :
2990x1750x2100 mm

ME 3020

Course axe X :
3020 mm

Course axe Y :
1520 mm

Course axe Z :
200/350 mm

Passage entre montant :
1650 mm

Passage sous portique :
210/360 mm

Dimensions machine :
4400x2200x2100 mm

Options et variantes

MecaEasy est ultra personnalisable. Voici les options disponibles pour l'adapter à votre besoin.

Micro lubrification

Aspirateur industriel de copeaux

Changement d'outil automatique

Nez d'aspiration à relevage automatique

Plateau à dépression

Magasin d'outils pour 6 cônes avec palpeur de mesure d'outil

Electrobroche haute fréquence 24000tr/minute

Palpeur de matière

Broche 1100W à 4600W

Refroidissement par soufflage d'air comprimé

4ème axe par diviseur numérique

Protection latérale

Enceinte de sécurité acier et polycarbonate

Laser de visée

Logiciels

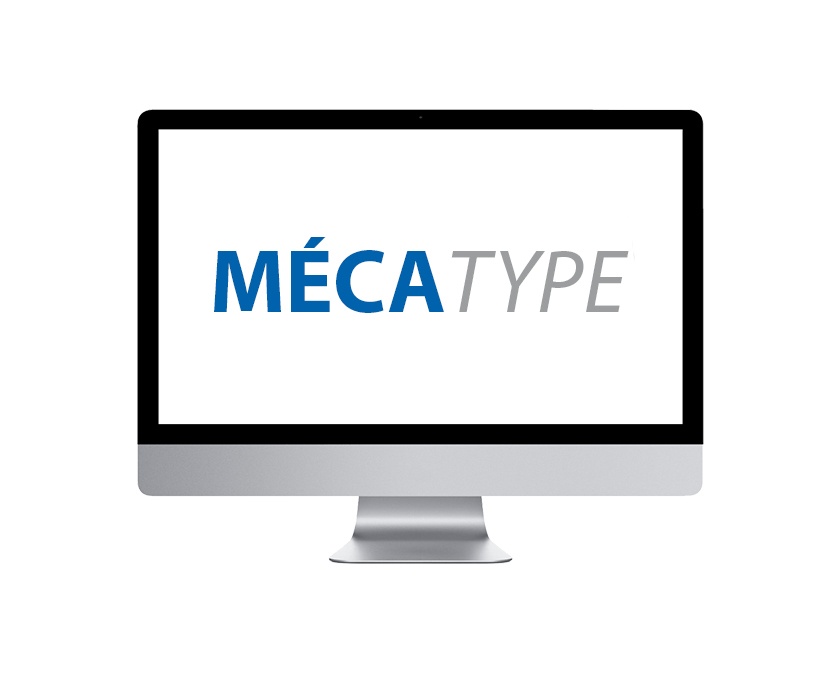

Visuel Mécatype

MécaType

MécaType est le logiciel spécifique à la fraiseuse CNC MecaEasy. Il permet la gravure en 2D d'iconographies et de compositions typographiques, ainsi que le fraisage : évidement, contournage, attaque tangentielle.

De nombreuses fonctions sont intégrées, telles que : des effets spéciaux, la vectorisation des fichiers scannés, l'importation de ftous les fichiers en code ISO, EPS DXF et HPGL.

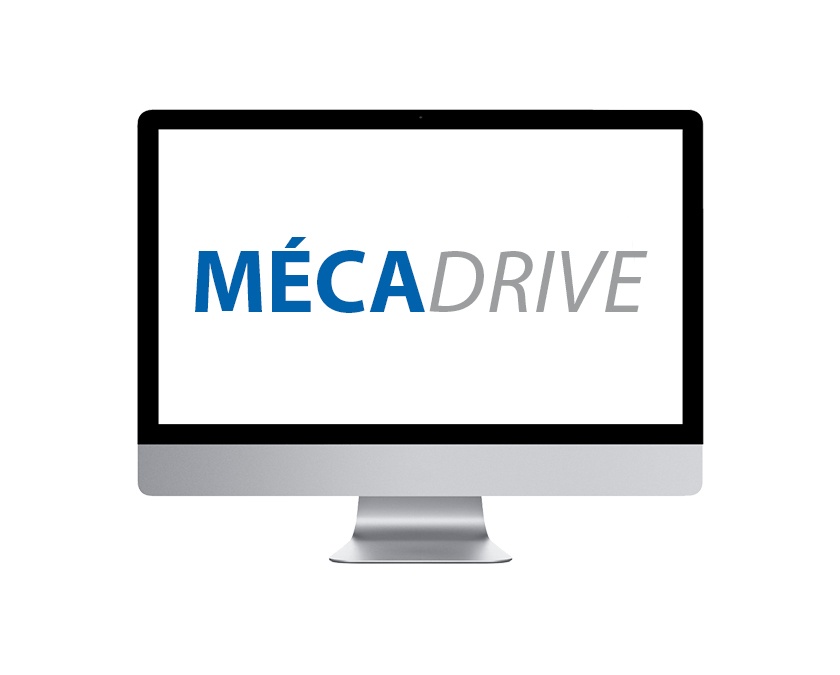

Visuel Mécadrive

MécaDrive

Logiciel de FAO conçu pour la gravure, le marquage, l'évidement de poches par balayage ou contournage et attaque tangentielle.

Il permet la modification de formes et l'importation/exportation de fichiers courants.

Capture d'écran du logiciel IGEMS

VisualCAD

VisualCAD/CAM est un progiciel de CAO/FAO autonome qui est le système de CAO/FAO le plus apprécié sur le marché aujourd'hui.

Il inclus :
-Le programme de CAO VisualCAD.
-VisualCAM, le logiciel de FAO phare de MecSoft

VisualCAD est la plate-forme de CAO sur laquelle fonctionne VisualCAM qui comprend les modules suivants : VisualMILL, VisualTURN, VisualNEST et VisualART pour répondre aux besoins spécifiques des différents processus de fabrication CNC.

Vue de VisualCAD

VisualCAD

VisualCAD, avec son interface utilisateur moderne, rend la création de courbes 2D et 3D ainsi que de surfaces, solides et maillages 3D facile et efficace.
Grâce à un ensemble complet d'outils de création et de manipulation de géométrie et à la rapidité des graphiques et du rendu des ombres, VisualCAD est un système parfait pour les nouveaux utilisateurs de CAO et/ou les utilisateurs éducatifs.
Il comprend de nombreuses possibilités d'importation de fichiers tels que DXF/DWG, IGES, STEP et d'autres formats de fichiers, ce qui en fait également un système compagnon idéal pour votre système de CAO principal.

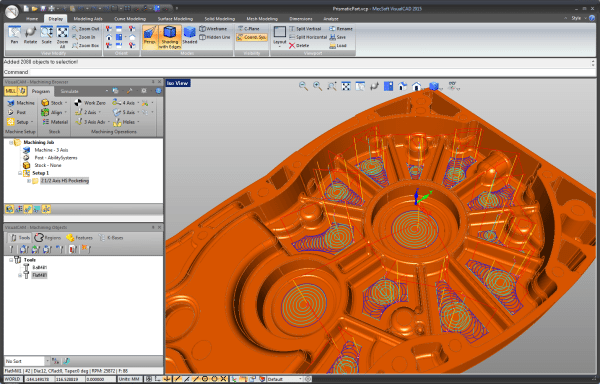

Vue de VisualMILL

VisualMILL

VisualMILL, logiciel de FAO phare, est idéal pour les moules, les matrices et l'outillage, le travail du bois, le prototypage rapide et l'usinage en général.
VisualMILL est l'un des cinq modules de notre suite autonome de CAO/FAO, VisualCAD/CAM. Il comprend des fonctionnalités d'usinage en 2-1/2, 3, 4 et 5 axes. Il est livré avec des centaines de post-processeurs gratuits et un générateur de post-processeur pour créer le vôtre.

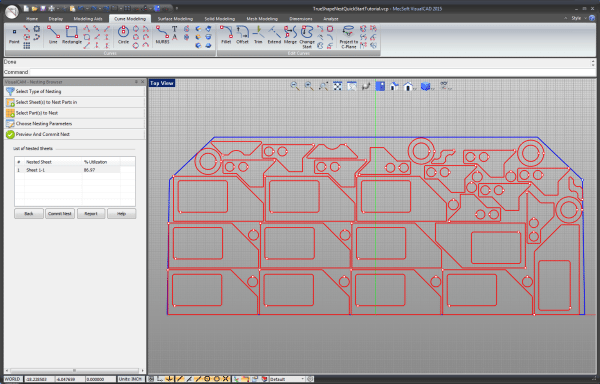

Vue de VisualNEST

VisualNEST

VisualNEST est la solution MecSoft pour agencer et ajuster de manière optimale des formes géométriques sur des couches de matériau de base.
Elle offre deux capacités principales : l'imbrication rectangulaire et l'imbrication de formes réelles. Pour les deux solutions, des formes CAO 2D et 3D individuelles peuvent être disposées sur des feuilles en fonction de quantités et d'espacements définis par l'utilisateur, et avec un contrôle de l'orientation, y compris des restrictions sur le grain du matériau.

Vue de VisualART

VisualART

VisualART est un module au sein de VisualCAD/CAM utilisé pour convertir des œuvres d'art en géométrie adaptée à l'usinage. Ce module introduit de nouvelles techniques de modélisation pour modéliser des formes artistiques à l'aide d'images bitmap raster.
Utilisé en conjonction avec les outils de modélisation 3D de VisualCAM, il offre un ensemble complémentaire de techniques de modélisation pour la conception de bijoux, la fabrication d'enseignes et le modélisme.

Vidéos

ME//MecaEasy

Fiche technique

Volume de travail
520x750x350mm à 3050x1500x350mm
Poids
2800Kg max
Dimensions machine
4400x2200x2100mm max
Logiciel
Mecadrive, Mecatype
Connectivité
Ethernet
Résolution
0,0015 mm
Vitesse de déplacement max de l’outil
300mm/sec
Répétabilité
±0,025 mm

Téléchargement

Spécs MecaEasy

Présentation et fiche technique de la fraiseuse CNC MecaEasy de Mécanuméric

Téléchargement (590.92k)
