Charly4T, Mécanumeric, Tour CNC

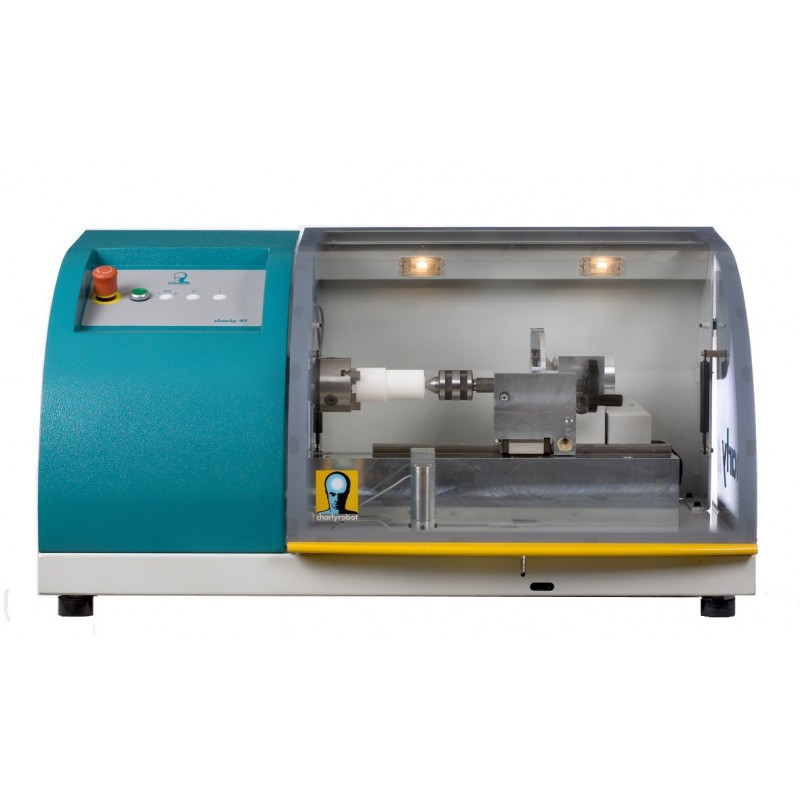

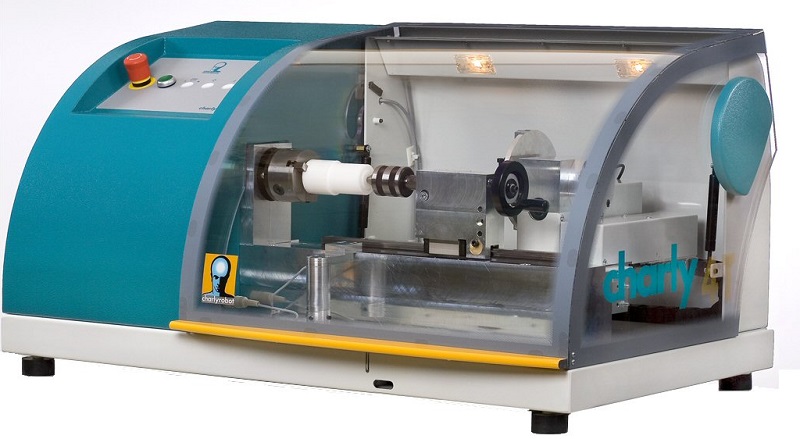

Tour CNC Charly4T de Mécanuméric
- Distance entre pointe : 250 mm
- Diamètre max de la pièce : 100 mm
- Vitesse d'avance : 30 mm/sec maximum
- Commande numérique CNR3
- Diamètre du mandrin : 80mm ou 125 mm (version pro)
- Puissance broche 0,4 ou 0,75 kW (version Pro), moteur brushless

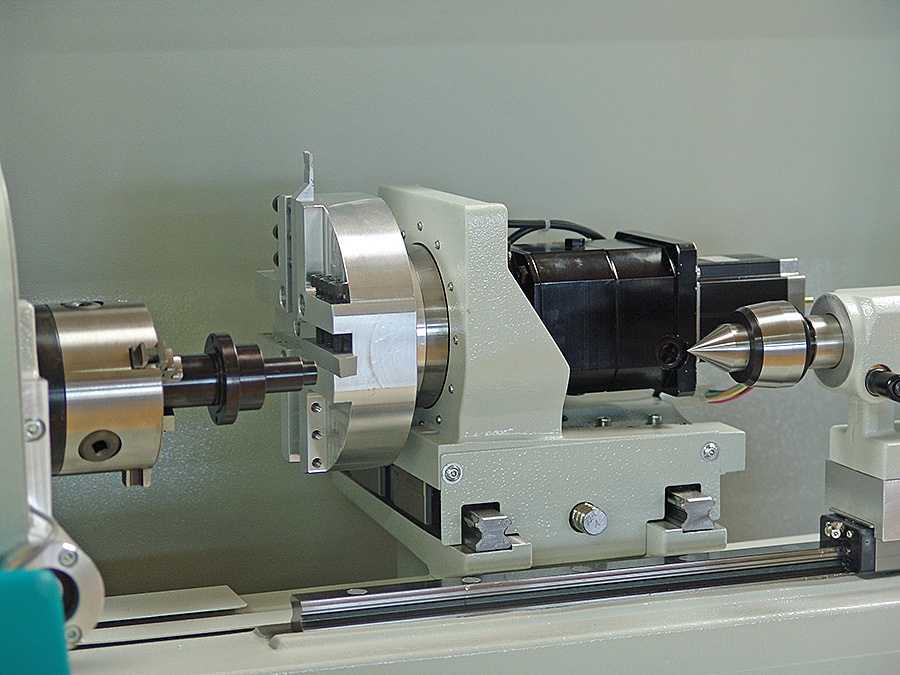

- Tourelle porte-outils : 2 ou 4 positions (version pro)
- Entraînement par vis à billes diamètre 16
- Guidage par rails prismatiques acier avec patins à billes
- Bâti en acier mécano-soudé
- Options : outil à droite, mandrin porte foret, foret à centrer, outils à aléser...
Mécanumeric Charly2T
Charly4T est le tour CNC idéal pour les ateliers et centre de formation : compact, il s'intègrera parfaitement dans votre espace de travail en y apportant la praticité de la commande numérique.
Versatile

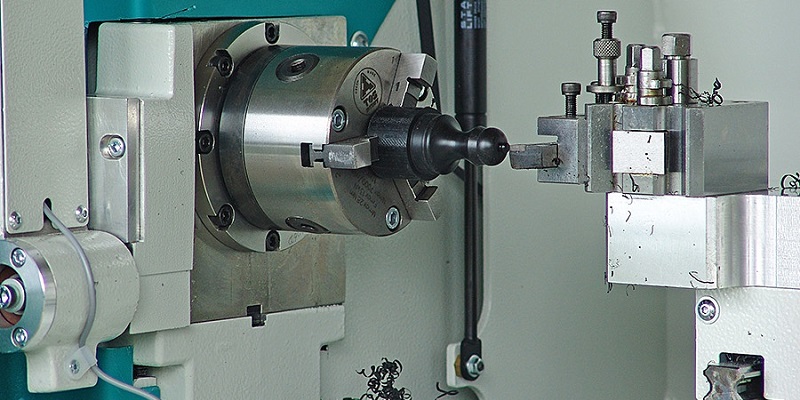

Charly4T permet les principales opérations de tournage : dressage, chariotage, gorge, alésage, perçage, filetage, suivi de profils complexes...
Personnalisable
Charly4T s’adapte à vos besoins grâce à ces modules optionnels : mandrin porte-foret, foret à centrer, contre pointe tournante CM2... Contactez nous pour plus d'informations.

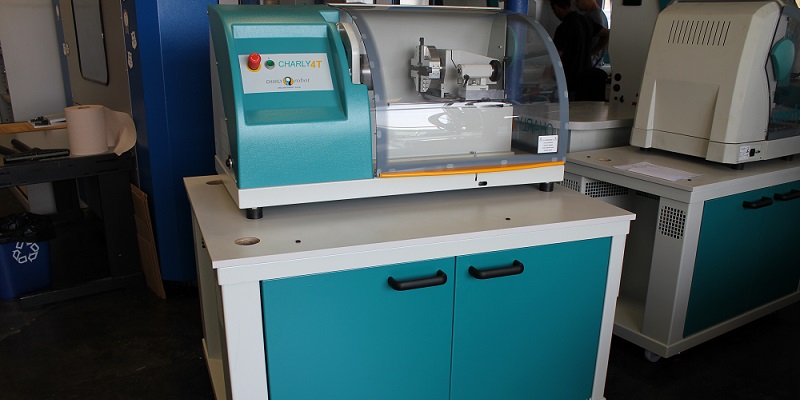

Très compact
Avec un empreinte au sol de 69cm par 120 cm et une hauteur de 97cm, Charly4T peut s'installer sur un grand bureau ou un établi.
Versatile
Charly4T permet les principales opérations de tournage : dressage, chariotage, gorge, alésage, perçage, filetage, suivi de profils complexes...
Personnalisable
Charly4T s’adapte à vos besoins grâce à ces modules optionnels : mandrin porte-foret, foret à centrer, contre pointe tournante CM2... Contactez nous pour plus d'informations.
Très compact
Avec un empreinte au sol de 69cm par 120 cm et une hauteur de 97cm, Charly4T peut s'installer sur un grand bureau ou un établi.
Points Forts
La qualité Mécanuméric
La marque française a intégré son savoir faire en concevant une machine compacte de qualité industrielle : variation continue de la vitesse de broche pour un usinage à vitesse constante, mesures d'outils automatisée par palpeur, logiciel de CFAO intégré.
Options et variantes
MecaEasy est ultra personnalisable. Voici les options disponibles pour l'adapter à votre besoin.
Outil à droite
Mandrin porte foret
Foret à centrer
Outil à aléser
Tourelle automatique 8 outils
Système de taraudage
Malette d'accessoires et outils coupants
Poupée mobile manuelle
Porte pince ER20 de tournage axial
Outil à filetage extérieur
Outil de filetage intérieur
Outil à charrioter/dresser
Outil de suivi de profil
Outil de tronçonnage
Kit de taraudage
Outil de moletage
Logiciel

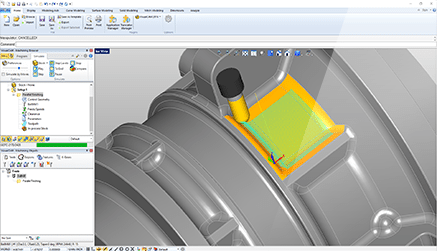

VisualCAD
VisualCAD/CAM est un progiciel de CAO/FAO autonome qui est le système de CAO/FAO le plus apprécié sur le marché aujourd'hui.
Il inclus :
-Le programme de CAO VisualCAD.
-VisualCAM, le logiciel de FAO phare de MecSoft
VisualCAD est la plate-forme de CAO sur laquelle fonctionne VisualCAM qui comprend les modules suivants : VisualMILL, VisualTURN, VisualNEST et VisualART pour répondre aux besoins spécifiques des différents processus de fabrication CNC.

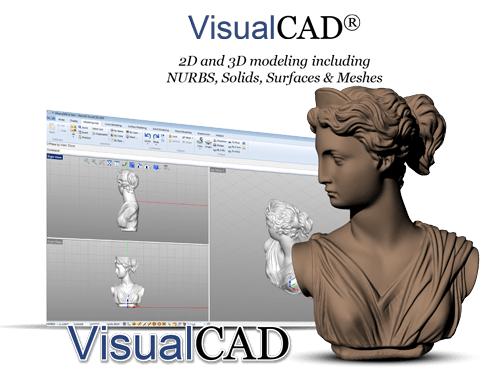

VisualCAD
VisualCAD, avec son interface utilisateur moderne, rend la création de courbes 2D et 3D ainsi que de surfaces, solides et maillages 3D facile et efficace.
Grâce à un ensemble complet d'outils de création et de manipulation de géométrie et à la rapidité des graphiques et du rendu des ombres, VisualCAD est un système parfait pour les nouveaux utilisateurs de CAO et/ou les utilisateurs éducatifs.
Il comprend de nombreuses possibilités d'importation de fichiers tels que DXF/DWG, IGES, STEP et d'autres formats de fichiers, ce qui en fait également un système compagnon idéal pour votre système de CAO principal.

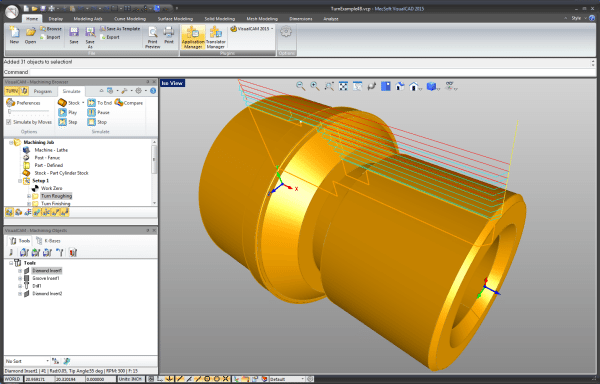

VisualTURN
VisualTURN est un puissant système de programmation de centre de tournage à 2 axes. Ce module comprend l'ébauche de tournage, la finition, l'ébauche de rainure, la finition, le filetage, le tronçonnage, l'usinage de trous et les processeurs de post-traitement libre.

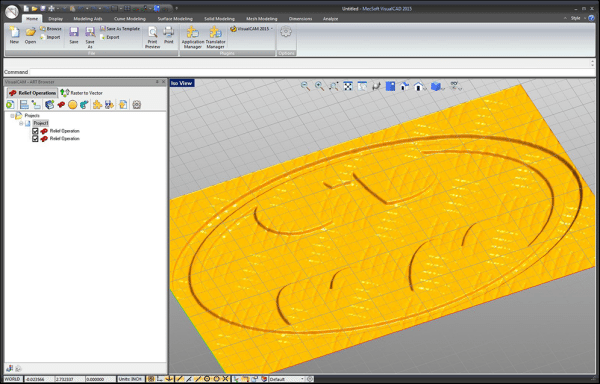

VisualART
VisualART est un module au sein de VisualCAD/CAM utilisé pour convertir des œuvres d'art en géométrie adaptée à l'usinage. Ce module introduit de nouvelles techniques de modélisation pour modéliser des formes artistiques à l'aide d'images bitmap raster.
Utilisé en conjonction avec les outils de modélisation 3D de VisualCAM, il offre un ensemble complémentaire de techniques de modélisation pour la conception de bijoux, la fabrication d'enseignes et le modélisme.
Vidéos
ME//CH-4T
Fiche technique
- Poids
- 100 Kg
- Dimensions machine
- 685x1200x965mm (capot ouvert)
- Logiciel
- Go Charly
- Connectivité
- Ethernet
- Vitesse de broche
- 1500tr/min
- Puissance de broche
- 0,4 kW ou 0,75 kW (version pro)
- Résolution
- 6µm
- Dimensions maximales de la pièce
- Diamètre 100mm
- Distance entre pointe
- 250 mm
- Diamètre de mandrin
- 80 ou 125 mm
Tour CNC Charly4T de Mécanuméric
- Distance entre pointe : 250 mm
- Diamètre max de la pièce : 100 mm
- Vitesse d'avance : 30 mm/sec maximum
- Commande numérique CNR3
- Diamètre du mandrin : 80mm ou 125 mm (version pro)
- Puissance broche 0,4 ou 0,75 kW (version Pro), moteur brushless
- Tourelle porte-outils : 2 ou 4 positions (version pro)
- Entraînement par vis à billes diamètre 16
- Guidage par rails prismatiques acier avec patins à billes
- Bâti en acier mécano-soudé
- Options : outil à droite, mandrin porte foret, foret à centrer, outils à aléser...
